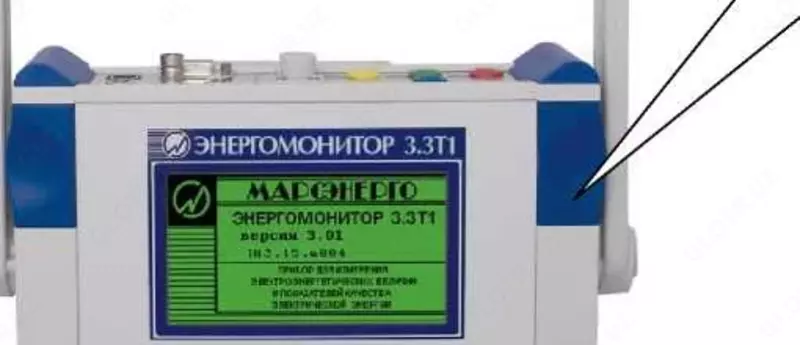

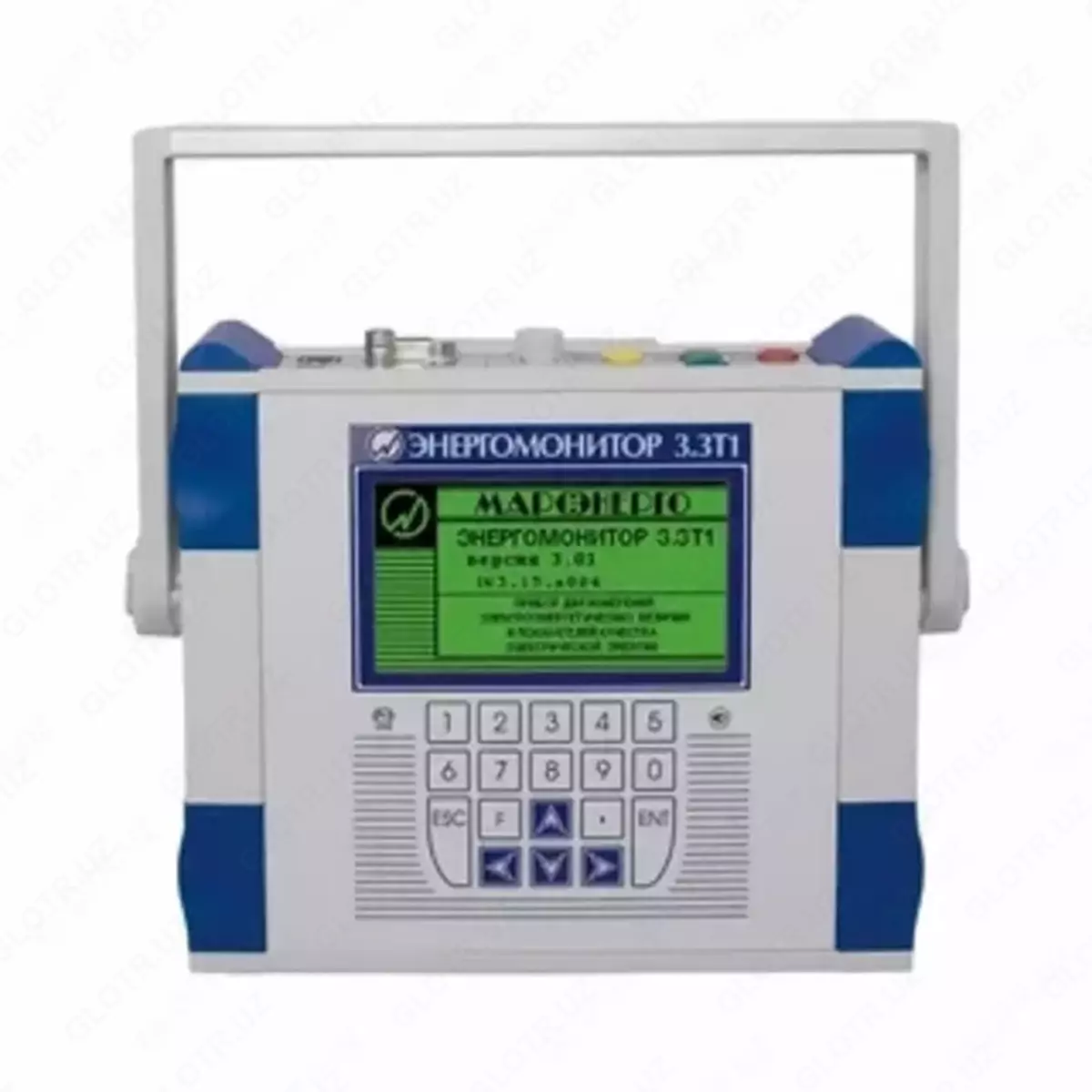

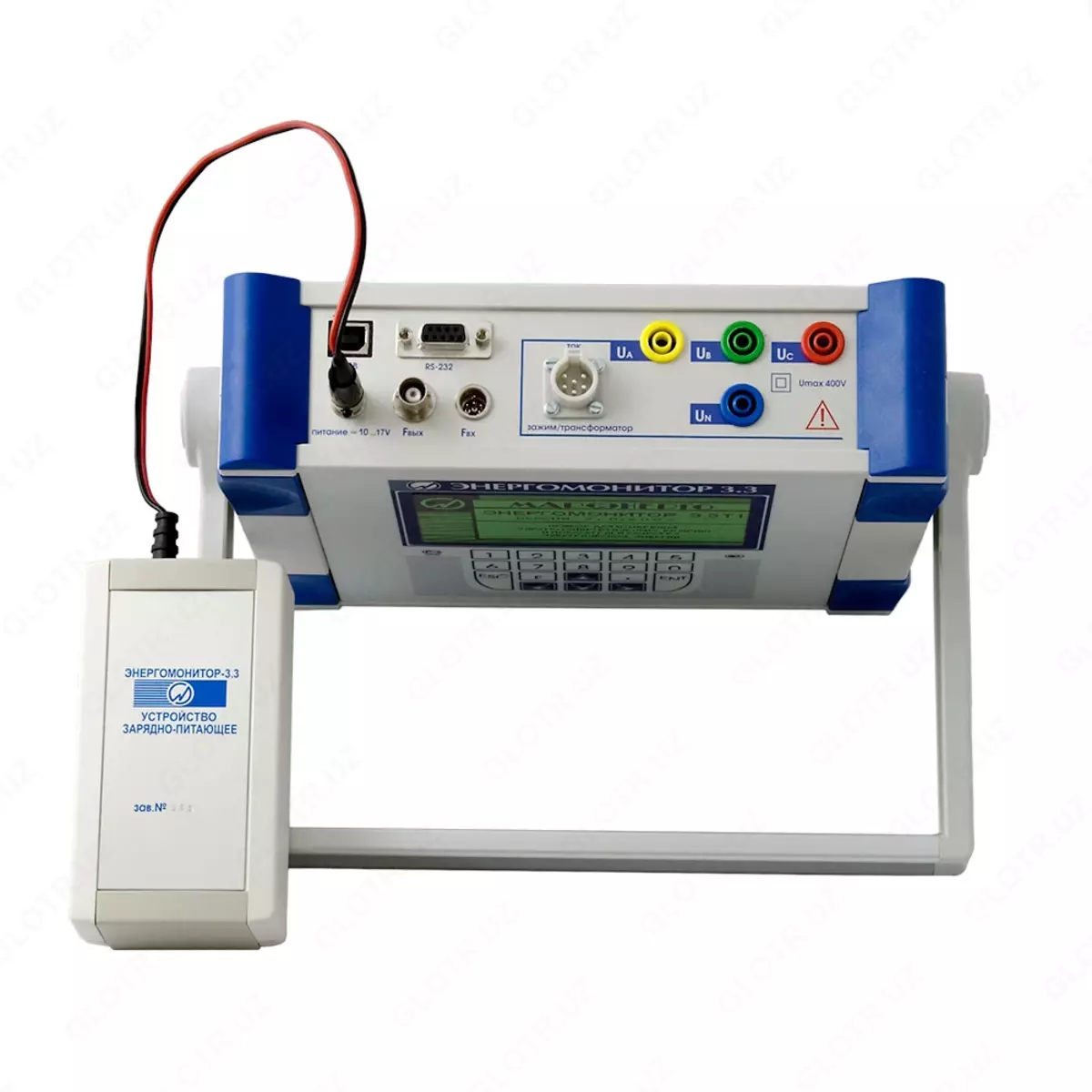

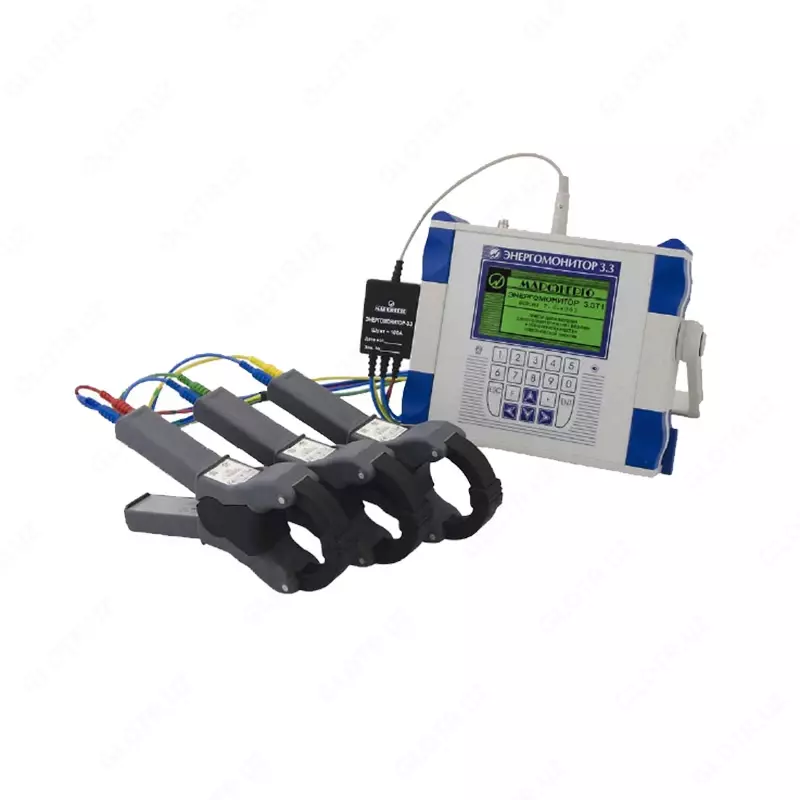

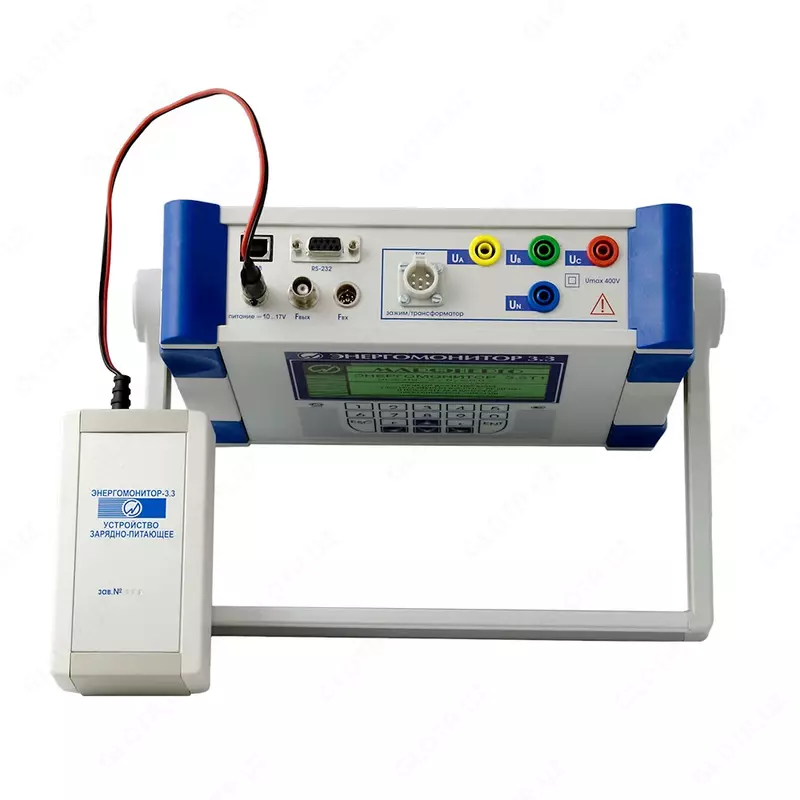

Energiya monitori 3.3T1-C mos yozuvlar ko'p funksiyali elektr o'lchash moslamasi

Energomonitor 3.3T1-C ko'p funktsiyali elektr moslamasining tavsifi:

Energomonitor 3.3T1-C mos yozuvlar o'lchagichi hisoblagichlarni, aniqlik sinfi 0,5 va undan past bo'lgan elektr o'lchash asboblarini, o'lchash transformatorlari va 0,2 va undan kam aniqlik sinfidagi transformatorlarni tekshirish uchun mo'ljallangan.

Energomonitor 3.3T1-C ko'p funktsiyali elektr moslamasining maqsadi:

Aktiv va reaktiv elektr energiyasining bir fazali va uch fazali hisoblagichlarini joyida tekshirish, shuningdek, hisoblagichlarning metrologik tavsiflarini va oqim zanjirlarini buzmasdan ularning ulanishining to'g'riligini nazorat qilish;

kuchlanish va oqim asboblari transformatorlarini ishlash joylarida tekshirish;

elektr energiyasini hisobga olish tizimlarida ikkilamchi sxemalar parametrlarini (yuk kuchi) o'lchash;

Elektr o'lchash asboblari, kuchlanish, oqim, faol va reaktiv quvvatning energiya o'lchash konvertorlarini ularning ish joyida tekshirish;

Amplituda va tepalik voltmetrlarini tekshirish va kalibrlash uchun bitta/uch kanalda va farqli kanalda 500 Gts gacha chastotali o'zgaruvchan kuchlanishning amplitudasi va tepalik qiymatlarini o'lchash.

3.3T1-C energiya monitori PCE ni o'lchash va elektr tarmog'i parametrlarini qayd etish imkonini bermaydi.

Energomonitor 3.3T1-C ko'p funktsiyali elektr moslamasining texnik xususiyatlari

No. Energomonitor 3.3T1-S qurilmasining versiyasi va maqsadi Oqim o'lchov diapazonlari:

1

EM 3.3T1-S –5-50BTT

(cl. t. 0,1)

0,5 va undan kam aniqlikdagi hisoblagichlar va boshqa qurilmalarni tekshirish (***)

50mA÷15A (BTT 5A)

250mA÷75A (BTT 50A)

2

EM 3.3T1-S –10K (sinf t. 0.2)

0,5 toifadagi hisoblagichlar va boshqa qurilmalarni tekshirish; 1,0 yoki undan kam aniqlik oqim davrlarini buzmasdan

500mA÷15A (CL 10A)

3

EM 3.3T1-S –100K (sinf t. 0.5)

0,5 toifadagi hisoblagichlar va boshqa qurilmalarni tekshirish; 1,0 yoki undan kam aniqlik oqim davrlarini buzmasdan

5A÷150A (CL 100A)

4

EM 3.3T1-S –100/1000K

(sinf t. 0,5)

0,5 toifadagi hisoblagichlar va boshqa qurilmalarni tekshirish; 1,0 yoki undan kam aniqlik oqim davrlarini buzmasdan

5A÷1200A (CL 100/1000A)

5

EM 3.3T1-S –10.1000K

(sinf t. 0,5)

0,5 toifadagi hisoblagichlar va boshqa qurilmalarni tekshirish; 1,0 yoki undan kam aniqlik oqim davrlarini buzmasdan

500mA÷15A (CL 10A)

5A÷1200A (CL 1000A)
