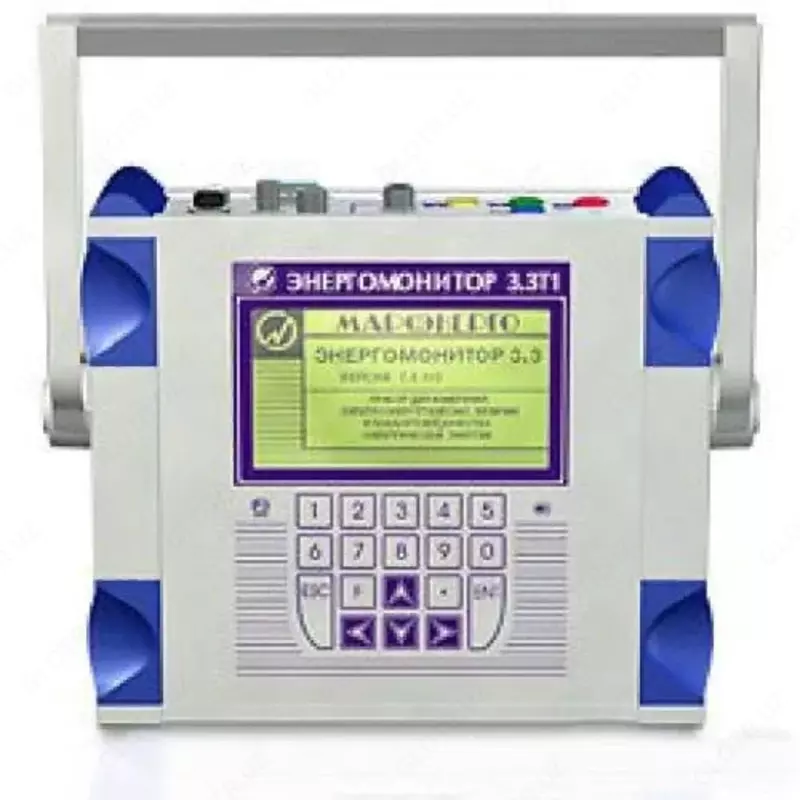

Энергомонитор-3.3 Т1 — прибор для измерений электроэнергетических величин и показателей качества электроэнергии

Kod: P-0891855 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Описание прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:

Прибор для измерения электро-энергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 - это эталонный счетчик, анализатор ПКЭ по ГОСТ 13109-97, измеритель, регистратор и осциллограф в одном приборе.

Особенности прибора Энергомонитор-3.3 Т1:

Измерения и регистрации основных показателей качества электроэнергии (ПКЭ);
Измерения и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
Поверки однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей;
Поверки измерительных трансформаторов напряжения и тока на местах их эксплуатации;
Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
Поверки электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации;
Измерения амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров.

Технические характеристики прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:

Наименование варианта, назначение	Диапазоны измерений тока
«Лабораторный» для высокоточных измерений	25мА÷7,5А
«Лабораторный плюс» для высокоточных измерений и поверки электросчетчиков в расширенном диапазоне	5мА÷0,75А 25мА÷7,5А 250мА÷75А
«Универсальный» для измерений без разрыва токовых цепей	100мА÷15А 1А÷150А
«Стандартный» для высокоточных измерений, а также измерений без разрыва токовых цепей	25мА÷7,5А (блок тр. тока) и 1А÷150А (клещи)
«Специальный» для работы во вторичных цепях и поверки электросчетчиков	25мА÷7,5А (блок тр. тока) и 100мА÷15А (клещи)
«Специальный плюс » для измерений без разрыва токовых цепей и поверки электро-счетчиков	5мА÷0,75А 25мА÷7,5А 250мА÷75А 100мА÷15А (кл.)
«Оптимальный» для измерений без разрыва токовых цепей в широком диапазоне токов	100мА÷15А 10А÷1200А
«3000А» для измерений без разрыва токовых цепей в верхнем диапазоне токов (до 3000А !)	15А÷350А 150А÷3500А
Широкодиапазонный	100мА÷15А 15А÷350А 150А÷3500А
Широкодиапазонный плюс	5мА÷0,75А 25мА÷7,5А 250мА÷75А 100мА÷15А 15А÷350А 150А÷3500А
Прибор сравнения для поверки ТТ и ТН (класса 0,2 и хуже) и счетчиков (класса 0,5 и хуже)	В комплекте с УПТТ (1А и 5А), УПТН, ПИНТ
Базовый комплект	-

Параметр	Значение
Электропитание от сети переменного тока	100...264 В, (50 ± 5) Гц
Потребляемая мощность по цепи переменного то	Не более 20 ВА
Потребляемая мощность по цепи постоянного тока при напряжении 12 В (от адаптера питания или УЗП)	Не более 8 ВА
Время работы от устройства зарядно-питающего УЗ	Не менее 2 ч
Безопасность по ГОСТ 12.2.091-2012 (IEC 61010-1)	*
Степень защиты корпуса	IP 40
Категория измерений	II и III
Защита от поражения электротоком	Двойная изоляция
Габаритные размеры (Длина × Ширина × Высота)	Не более 250 × 280 × 80 мм
Масса	Не более 2,0 кг
Рабочие условия эксплуатации
Температура окружающего возд	от –20 до 55 °С
Относительная влажность воздуха	до 90 % при 30 °С
Атмосферное давление	70–106,7 кПа (537–800 мм рт. ст.)

Метрологические характеристики прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:

Измеряемые величины	Диапазон измерений	Основная погрешность измерений
		Прибор с БТТ	Прибор с клещами повышенной точности
Действующее (среднеквадратическое) значе - ние переменного напряжения	от 1 до 360 В ( U н = 60; 120; 240 В)	0,1 % 1
Действующее (среднеквадратическое) значе - ние переменного тока	от 5 мА до 60 А (БТТ I н = 0,5; 5; 50 А)	0,1 % 2	-
	от 50 мА до 4500 А (Клещи I н = 10; 100; 1000; 300; 3000 А)	-	0,5 % 3
Фазовый угол между фазными напряжениями первых гармоник	от 0° до 360°	Абсолютная: 0,1°
Фазовый угол между напряжением и током первой гармоники одной фазы	от 0° до 360°	Абсолютная
		0,2°	0,5°
Активная электрическая мощность	от 0,01 U н до 1,5 U н , К P = 1	Относительная
	0,1 I н ≤ I < 1,5 I н	0,1 %	0,5 %
	0,01 I н ≤ I < 0,1 I н	0,2 %	-
Реактивная электрическая мощность	от 0,05 I н U н до 1,5 I н ? 1,2 U н	Относительная
	К Q = 1	0,3 %	1,0 %
	К Q = 0,45L...0...–0,45C	0,5 %	2,0 %
Коэффициент мощности	от –1,0 до +1,0	Абсолютная
		0,02	0,05
Частота переменного тока	от 45 до 70 Гц	Абсолютная: 0,01 %
Коэффициент несимметрии напряжения по обратной и нулевой последовательностям	от 0 до 50 %	Абсолютная: 0,2
Коэффициенты искажения синусоидальности кривой напряжения и n -й гармониче ской со - ставляющей напряжения ( n от 2 до 40)	от 0 до 49,9 %	Абсолютная: 0,05 % (Коэффициент < 1,0)
		Относительная: 5,0 % (Коэффициент ≥ 1,0)
Коэффициенты искажения синусоидальности тока и n -й гармониче ской составляющей тока ( n от 2 до 40)	от 0 до 49,9 %	Абсолютная: 0,1 (Коэффициент < 1,0)
		Относительная: 10,0 % (Коэффициент ≥ 1,0)
Амплитудная погрешность измерительных трансформаторов тока и напряжения δ	от 1 до 100 %	Абсолютная: (0,02 + 0,02\|δ\|) %
Угловая погрешность измерительных транс - форматоров тока и напряжения ?	от 0,1' до 180°	(1,0 + 0,1\|?\|)'
Длительность провала напряжения и времен - ного перенапряжения	от 0,02 с	0,02 c
Глубина провала напряжения	от 10 до 100 %	Относительная: 10,0 %
Коэффициент временного перенапряжения	от 1,10 до 7,99 отн. ед.	Относительная: 2,0 %
Кратковременная доза фликера	от 0,25 до 10	5,0 % (? U / U ≤ 20 %)

1±[0,1 + 0,01(( U н / U ) – 1)] %
2±[0,1 + 0,01(( I н / I ) – 1)] %
3±[0,5 + 0,05(( I н / I ) – 1)] %

Параметры импульсного входа/выхода

Параметр	Вход	Выход
Уровень	5...15 В	5 В
Максимальная частота	36 кГц	18 кГц
Длительность	>10 мкс	10 ± 2 мкс
Постоянна	1...999 999 999 имп./(кВт ? ч)	= 14 400 000/( I н • U н ) имп/(Вт • ч)
