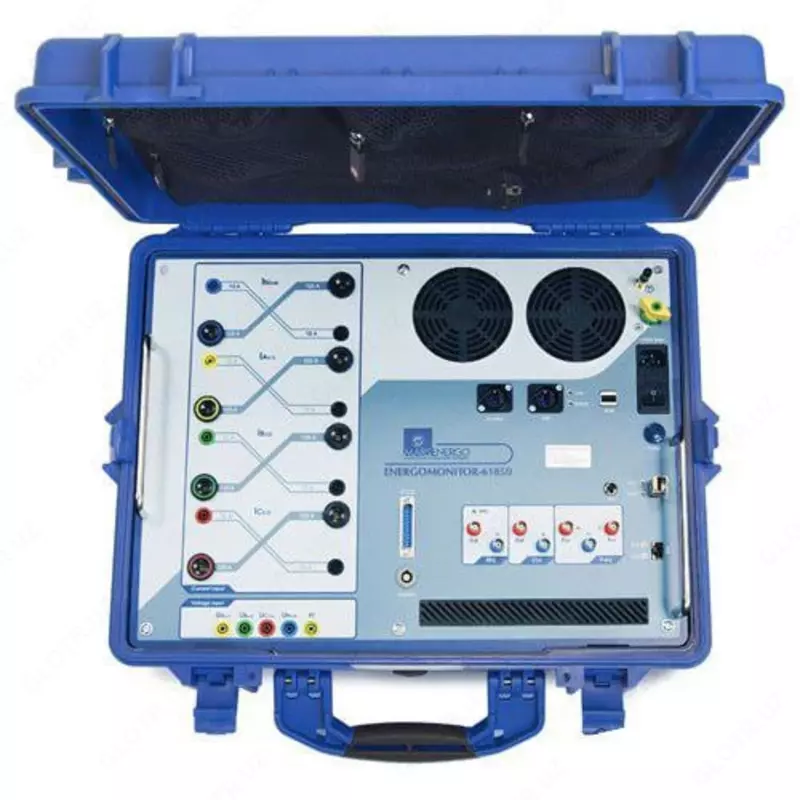

Энергомонитор-61850 — прибор эталонный измерительный многофункциональный

Kod: P-0891853 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Описание прибора эталонного измерительного многофункционального Энергомонитор-61850:
Эталонный прибор нового поколения Энергомонитор-61850 для поверки электронных и цифровых измерительных трансформаторов тока и напряжения и устройств Merging Unit.

Назначение прибора эталонного измерительного многофункционального Энергомонитор-61850:

преобразования переменного тока и напряжения переменного тока в цифровой поток мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;
определения модульной, угловой и полной погрешностей масштабных преобразователей тока и напряжения (трансформаторов) с выходными сигналами в виде аналогового сигнала и в виде цифрового потока по IEC 61850-9-2;
определения метрологических характеристик измерительных устройств сопряжения (SAMU – Stand-Alone Merging Unit согласно стандарту IEC 61869-13);
измерения активной и реактивной электрической мощности, параметров электрической энергии в трехфазных и однофазных сетях.

Приборы Энергомонитор-61850 соответствуют требованиям, предъявляемым к эталону 1 разряда в соответствии с ГОСТ 8.551-2013.

Основные блоки прибора эталонного измерительного многофункционального Энергомонитор-61850:

Прибор содержит следующие основные блоки:

измерительный блок;
внешний терминал управления на базе ПК или планшетного компьютера.

Измерительный блок содержит следующие основные узлы и блоки:

многодиапазонные входные преобразователи тока;
многодиапазонные входные преобразователи напряжения;
восьмиканальный модуль АЦП (МАЦП);
модуль управления на базе встраиваемого одноплатного компьютера;
точку доступа беспроводного соединения Wi-Fi;
Ethernet switch;
блок синхронизации;
блок питания.

Терминал управления на базе ПК (ТУ) обеспечивает отображение рассчитанных значений, управление работой прибора, настройку параметров, а также формирование и экспорт различного рода отч?тов.

Информация для заказа прибора эталонного измерительного многофункционального Энергомонитор-61850:

Приборы Энергомонитор-61850 выпускаются в модификациях, отличающихся конструктивным исполнением; значениями погрешностей измерений; наличием дополнительных функций и устройств; номинальной частотой. Условное обозначение Приборов при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа прибора (Энергомонитор-61850) и условного обозначения модификации:

Энергомонитор-61850 Х - Х - ХХ - Х
1 2 3 4

1 – обозначение модификации по конструктивному исполнению:
"С" – стационарный прибор для в страивания в стойку стандарта 19" или установки на столе;
"П" – переносной прибор;

2 – обозначение модификации по значениям погрешностей измерения:
"02" – с метрологическими характеристиками, приведенными в таблицах;
"05" – с метрологическим и характеристиками, приведенными в таблицах;

3 – обозначение модификации по наличию дополнительных функций (приборы обеспечивают возможность выполнения нескольких дополнительных функций):
"00" – без дополнительных функций,
"01" – с функцией прибора сравнения для поверки ИТН и ИТТ с использованием внешнего Устройства поверки трансформаторов тока (УПТТ);

4 – обозначение модификации по номинальной частоте (fНОМ):
"50" – с fНОМ = 50 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц;
"60" – с fНОМ = 60 Гц и областью значений влияющей величины от 51 до 69 Гц;

Номинальные значения входных измеряемых величин:
- Номинальные значения токов (IН): 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А;
- Номинальные значения напряжения (UН): 1, 2, 5, 10, 30, 60, 120, 240, 480 и 800 В.

Технические характеристики прибора эталонного измерительного многофункционального Энергомонитор-61850:

Измеряемые параметры	Диапазоны или поддиапазоны измерений	Вид и единица измерения погрешности, пределы допускаемой основной погрешности	Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерений приборов модификаций Энергомонитор-61850 Х-02 без использования токоизмерительных клещей
Напряжение переменного тока и напряжение основной гармоники (U и U(1)), В	0,1IН ≤ I ≤ 1,2IН	Относительная, %
		±[0,01+0,002(1,2UН/U-1)]	UН > 2 В
		±[0,015+0,003(1,2UН/U-1)]	UН ≤ 2 В
Напряжение постоянного тока (UDC), В		Относительная, %
	0,1UН ≤ U ≤ 1,7UН	±[0,01+0,005(1,7UН/U-1)]	5 В ≤ UН ≤ 480 В
	0,1UН ≤ U ≤ 1,7UН	±[0,015+0,005(1,7UН/U-1)]	UН ≤ 2 В
	0,1UН ≤ U ≤ 1,25UН	±[0,015+0,005(1,25UН/U-1)]	UН = 800 В
Сила переменного тока и ток основной гармоник и (I и I(1)), А	0,1IН ≤ I ≤ 1,2IН	Относительная, %, ±[0,01+0,002(1,2IН/I-1)]
Сила постоянного тока 1) (IDC), А	0,1IН ≤ I ≤ 1,2IН	Относительная, %, ±[0,015+0,005(1,2IН/I-1)]	IН = 100 A
Сила постоянного тока 1) (IDC), А	0,1IН ≤ I ≤ 1,5IН	Относительная, % ±[0,015+0,005(1,5IН/I-1)]	IН < 100 A
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и Р(1)), Вт	0,1IН ≤ I ≤ 1,2IН; 0,1UН ≤ U ≤ 1,2UН	Относительная, %	PН = UН · IН
			0,9 ≤ \|cos φ\| ≤ 1,0
		±[0,01+0,004(1,44PН/P-1)]	UН > 2 В
		±[0,02+0,004(1,44PН/P-1)]	UН ≤ 2 В
			0,2 ≤ \|cos φ\| < 0,9
		±[0,015+0,004(1,44PН/P-1)]	UН > 2 В
		±[0,025+0,004(1,44PН/P-1)]	UН ≤ 2 В
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 2)		±[0,05+0,01(1,44QН/Q-1)	0,2 ≤ \|sin φ\| < 0,9 \|
Полная электрическая мощность (S), В·А		Относительная, %	1
		±[0,02+0,005(1,2UН/U+1,2IН/I-2)]	UН > 2 В
		±[0,025+0,01(1,2UН/U+1,2IН/I-2)]	UН ≤ 2 В
Коэффициент мощности (КР = P/S)	0,1 ≤ КР ≤ 1,0	Абсолютная ±0,001	0,2IН ≤ I ≤ 1,2IН ; 0,2UН ≤ U ≤ 1,2UН
Частота переменного тока (f1), Гц	40 ≤ f1 ≤ 70	Абсолютная, Гц ±0,0002	0,2IН ≤ I ≤ 1,2IН ; 0,2UН ≤ U ≤ 1,2UН
Угол фазового сдвига между основными гармониками, градус:	От 0 до 360	Абсолютная, градус
- входных напряжений		±0,003	0,2UН ≤ U ≤ 1,2UН
- напряжения и тока одной фазы		±0,003	0,2IН ≤ I ≤ 1,2IН ; 0,2UН ≤ U ≤ 1,2UН
- напряжения и тока одной фазы		Относительная, %, ±0,1	IC,m > 0,01IН
Коэффициент гармони ки напряжения поря д ка h для h от 2 до 50 [КU(h)], %	От 0 до 49,9		0,2UН ≤ U ≤ 1,2UН
		Абсолютная, %, ±0,1	КU(h) < 1,0
		Относительная, %, ±0,3	КU(h) ≥ 1,0
		±0,3	для h от 2 до 10
		±1,0	для h от 11 до 50
Суммарный коэффициент гармоник напряжения (КU), %	От 0 до 49,9		0,2UН ≤ U ≤ 1,2UН
		Абсолютная, %, ±0,003	КU < 1,0
		Относительная, %, ±0,3	КU ≥ 1,0
Суммарный коэффициент гармоник тока (КI), %	От 0 до 49,9		0,2IН ≤ I ≤ 1,2IН
		Абсолютная, %, ±0,003	КI < 1,0
		Относительная, %, ±0,3	КI 1,0
Примечания 1 Параметры, отмеченные 1), измеряются по одному каналу и только приборами Энергомонитор-61850 Х - 02 - 1 ХХ; 2 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода о с новной гармоники; 3 Частота гармонической составляющей (гармоники) порядка h равна h·f1.
