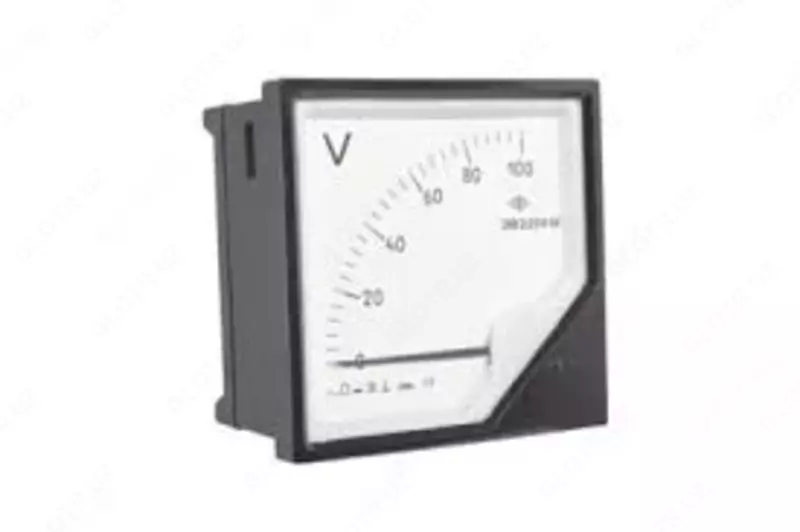

EV2231 - panelli analog shahar voltmetr

EV2231 voltmetrining maqsadi: EV2231 voltmetrlari, millivoltmetrlari, kilovoltmetrlari o'lchov va sinov uskunalariga o'rnatilishi uchun mo'ljallangan, ular yopiq isitilmaydigan xonalarda ishlaydigan statsionar va ko'chma qurilmalarning elektr zanjirlarida doimiy voltajni o'lchash uchun ishlatiladi. EV2231 voltmetrining tavsifi: Milli-, kilo-, voltmetrlar EV2231 - bu harakatlanuvchi qismni tomirlar va tortish podshipniklariga mahkamlab qo'yadigan magnetoelektrik tizim qurilmalari. Ish holati gorizontal va vertikaldir. EV2231 voltmetrini buyurtma qilish misoli: Buyurtmachi bilan kelishilgan holda, qurilmalar maxsus tarozida va plomba bilan to'ldirilmasdan ishlab chiqarilishi mumkin. Buyurtma berishda va boshqa mahsulotlarning texnik hujjatlarida yozuv namunasi: "Millivoltmeter EV2231, 0-150 mV, TU 4223-001-05798310-99"; Plomba bilan to'ldirmasdan: "Voltmetr EV2231A, 100-0-100 V, TU 4223-001-05798310-99"; Maxsus o'lchov bilan: "Voltmetr EV2231.X, TU 4223-001-05798310-99", bu erda X - dizayn hujjatlari bo'yicha dizayn; Yordamchi qismlarni etkazib bermasdan: "Voltammetr EV2231 0-30 V va 0-50 A R105 TU 4223-001-05798310-99 holda". EV2231 voltmetrining o'lchovli chizmasi: EV2231 voltmetrining texnik xususiyatlari: O'lchash diapazonlari Aniqlik sinfi Umumiy og'ish oqimi 0-75 mV 2,5 10 mA 75-0-75 mV 1.5 0-150 mV 2.5 150-0-150 mV 1.5 0-1V 2,5 1,0 mA 1-0-1 V 1.5 0-1.5V 2.5 1.5-0-1.5 V 1.5 0-3V 2.5 3-0-3 V 1.5 0-7.5V 2.5 7.5-0-7.5 V 1.5 0-15 2.5 15-0-15 V 1.5 0-30V 2.5 30-0-30 V 1.5 0-50V 2.5 50-0-50 V 1.5 0-75V 2.5 75-0-75V 1.5 0-150V 2.5 150-0-150 V 1.5 0-250V 2.5 250-0-250 V 1.5 0-300V 2.5 300-0-300 V 1.5 0-500V 2.5 500-0-500 V 1.5 0-3V, 0-30V 2.5 0-7,5V; 0-300V 2.5 0-15V; 0-300V 2.5 0-30V; 0-300V 2.5 EV2231 voltmetrlari va kilovoltmetrlarining alohida yordamchi qismlarga ega xususiyatlari O'lchash diapazonlari Aniqlik klassi Kommutatsiya usuli Umumiy og'ish oqimi 0-600 V 2.5 qo'shimcha qarshilik bilan DC 0,6 M With; 1,0 mA (P102 turi) 1,0 mA 600-0-600 V 1.5 0-1 kV 2.5 qo'shimcha qarshilik bilan DC 1.0 MΩ; 1,0 mA (P102 turi) 1-0-1 kV 1.5 0-1,5 kV 2.5 qo'shimcha qarshilik bilan DC 1,5 MΩ; 1,0 mA (P102 turi) 1,5-0-1,5 kV 1,5 0-3 kV 2.5 qo'shimcha qarshilik bilan DC 3.0 MΩ; 1,0 mA (P102 turi) 3-0-3 kV 1.5 EV2231 metrning alohida yordamchi volt-milliammetrlari va voltamp qismlari bo'lgan xususiyatlari Kuchlanishni o'lchash diapazoni Hozirgi o'lchov diapazoni Umumiy og'ish oqimi Kuchlanish tushishi Aniqlik klassi Ulanish usuli 0-15 V 0-500 mA 5.0 mA 75 mV 2.5 Shuntli P105 va P105 individual qo'shimcha qarshilik bilan 0-20 V 0-10 A 2.5 10 A uchun 75ShSM M3 o'lchovli shunt va KP1-4 simlari bilan 0-30 V 0-50 A 2.5 50 A uchun 75ShSM M3 o'lchash shanti va KP1-4 simlari bilan, P105 individual qo'shimcha qarshilik bilan 0-50 V 0-50 A 2.5 Foydalanish shartlari Parametr qiymati Atrof muhit harorati minus 50 dan + 60 ° S gacha 35 ° C da nisbiy namlik 95% Og'irligi 0,15 kg Umumiy o'lchamlari 60x60x50 mm
