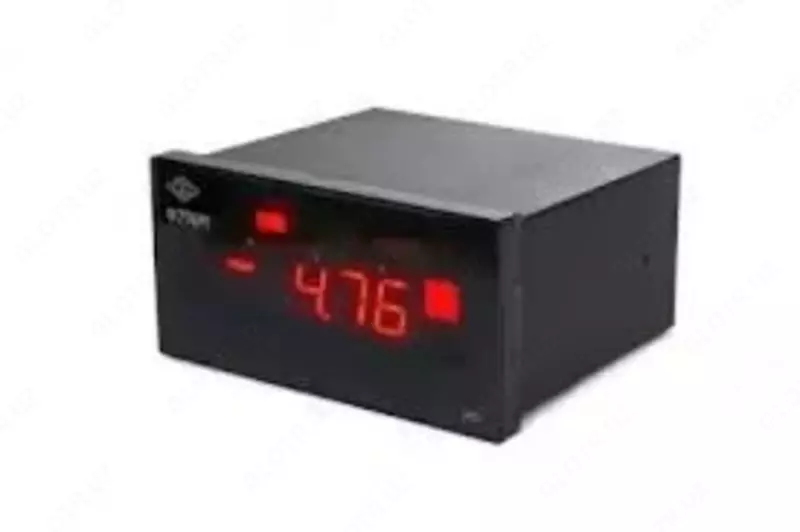

F296M - raqamli panel DC voltmetr

F296MV panel voltmetrini tayinlash: Voltmetrlar F296MV to'g'ridan-to'g'ri oqim, raqamli panelli taxtali bitta chegara to'g'ridan-to'g'ri kuchlanish, oqim yoki quvvatni o'lchash uchun mo'ljallangan. F296MV panel voltmetrining vazifalari: o'lchov; o'lchov natijalarini ko'rsatish; o'lchov qiymatini o'lchov oralig'ida ko'rsatilgan parametrlar bilan taqqoslash ("ko'proq", "kamroq"); o'lchangan parametrni to'g'ridan-to'g'ri oqim kuchining birlashtirilgan chiqish signaliga aylantirish (0 dan 5 mA gacha, 0 dan 20 mA gacha, 4 dan 20 mA gacha); RS485 yoki RS-232 interfeyslari orqali ma'lumot almashish. F296MV panelli voltmetr uchun quvvat manbai: BPN 9-0,5 adapteridan foydalangan holda (220 ± 22) V kuchlanishli va (50 ± 1) Hz chastotali o'zgaruvchan tokdan; kuchlanish (9 ± 2) V to'g'ridan-to'g'ri yoki o'zgaruvchan (rms) oqim. Quvvat iste'moli 10 VA dan oshmaydi. F296MV panel voltmetrini buyurtma qilishning misoli: 100 mV kuchlanishli voltmetr, RS-485 interfeysi va 0-20 mA analog chiqishi: Raqamli to'g'ridan-to'g'ri oqim qurilmasi F296MV - 100 mV - RS485 - 0-20 mA, TU 4221-040-71064713-2008. F296MV panel voltmetrining texnik xususiyatlari: Umumiy xususiyatlar Umumiy o'lchamlari 160 x 80 x 140 mm. O'rnatish o'lchamlari (152 + 1,0) x (72 + 0,7) mm. Og'irligi 0,5 kg. Foydalanish shartlari atrof-muhit harorati 5 dan 50 ° S gacha 25 ° S haroratda nisbiy namlikning yuqori qiymati 90% Atmosfera bosimi (630-800) mm simob ustuni. San'at O'zgartirish xususiyatlari Turini almashtirish usuli Ruxsat etilgan asosiy xatoning chegarasi, % ± Xk Rin., MOm, menga emas (Ush, mV, boshqa emas; boshqa ... bo'lmaydi; Endi yo'q) F296MV-100 mV To'g'ridan-to'g'ri ± [0,05 + 0,025 (Xk / X-1)] 100 mV 10 MΩ F296MV-1000 mV 1000 mV F296MV-10 V 10 V 1 MΩ F296MV-100 V 100 V Xk - o'lchangan qiymatning yakuniy qiymati; X - o'lchangan miqdorning qiymati Rin - kirish qarshiligi (voltmetrlar uchun); Ush - kuchlanishning pasayishi (ampermetrlar uchun). Etkazib berish to'plami F296M Yo'q. Tavsif miqdori 1. F296MV 1 raqamli panelli doimiy voltmetr
