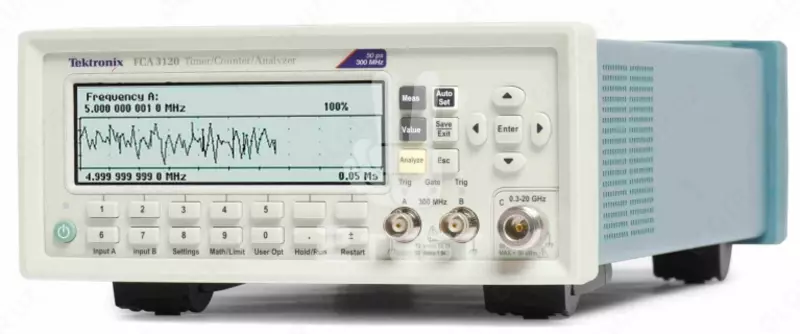

FCA3120 - chastota o'lchagich
Sotuvda mavjud Kod: P-0931705FCA3120 chastota o'lchagichining tavsifi:
FCA3120 chastota o'lchagich har xil turdagi o'lchovlarni amalga oshirish uchun mo'ljallangan ko'p funktsiyali vositadir. Sanoatda yetakchi chastota va vaqt aniqligiga ega bo‘lgan asbob katta ichki operativ xotira va yuqori ichki xotira uzatish tezligi (250 ming namuna/s) bilan standart tarzda keladi. Bundan tashqari, FCA3120 displeyi asosiy o'lchangan qiymatlar bilan bir vaqtda qo'shimcha parametrlarni ko'rsatishi mumkin, bu sizning ishingizni sezilarli darajada osonlashtiradi.
To'liq miqyosli tahlilni ta'minlaydigan rejimlar tufayli, xususan: statistik parametrlarni o'lchash rejimi, gistogrammalarni qurish rejimi, trend grafiklarini yaratish rejimi, foydalanuvchi o'z ixtiyorida kiruvchi signalni tez va aniq tahlil qila oladigan vositaga ega. .
FCA3120 chastota o'lchagichning texnik xususiyatlari:
Parametr qiymatlari
Chastotani o'lchash
Oddiy rejim, tasdiqlash bilan
Chastota diapazoni:
Kirish A, B
Kirish C
0,001 Gts...300 MGts
0,25 gigagerts...20 gigagerts
Ruxsat 12 ta o'lchash davri uchun 1 soniya (norma)
1 soniyada 11 ta raqam (tasdiqlash bilan)
Qo'shimcha parametrlar Vmax, Vmin, Vp-p
A, B, C chastotasi portlashi
Funktsiyalar kuchlanish chastotasi (Hz), impulslarni takrorlash chastotasi (PRF) (Hz)
Kirish diapazoni A, B, C. Chastota spetsifikatsiyalariga qarang
Minimal oshib ketish davomiyligi 40 ns dan kam
Har bir kuchlanish uchun minimal impulslar soni A, B kirish: 3 (160 MGts dan yuqori chastotalarda 6 ta)
Kirish C: 3 x masshtablash omili
PRF diapazoni (impulsni takrorlash chastotasi) 0,5 Hz ... 1 MGts
Yoqishni kechiktirish diapazoni 10 ns...2 s, ruxsati 10 ns
Qo'shimcha PRF parametrlari
Davrni o'lchash
Rejim Yagona, o'rtacha, tasdiqlash bilan
Diapazon:
Kirish A, B
Kirish C
3,3 ns...1000 s (bitta, o'rtacha)
10 ns...50 s
Ruxsat 50 ps (bitta), 12 bit/s (o'rtacha)
Qo'shimcha parametrlar Vmax, Vmin, Vp-p
A/B, B/A, C/A, C/B nisbati
10-9...1011 oralig'i
Kirish chastotasi:
Kirish A, B
Kirish C
0,1 Gts...300 MGts
0,25 gigagerts...20 gigagerts
Qo'shimcha parametrlar Chastota 1, Chastota 2
Vaqt oralig'i A-B, B-A, A-A, B-B
Oddiy, aqlli rejim (B dan oldin A yoki B dan keyin A belgisini aniqlash uchun)
Oddiy diapazon: 0 ns...+106 s
Aqlli: +10-6 s...+106 s
Ruxsat 50 ps bitta suratga olish
Minimal impuls kengligi 1,6 ns
Ijobiy va salbiy zarba kengligi
Diapazon 2,3 ns...106 s
Minimal impuls kengligi 2,3 ns
Qo'shimcha parametrlar Vmax, Vmin, Vp-p
Ko'tarilish va pasayish vaqtlari A, B
Diapazon 1,6 ns...106 s
Trigger darajalari signal amplitudasining 10% va 90%
Minimal impuls kengligi 1,6 ns
Qo'shimcha parametrlar Vmax, Vmin, aylanish tezligi
