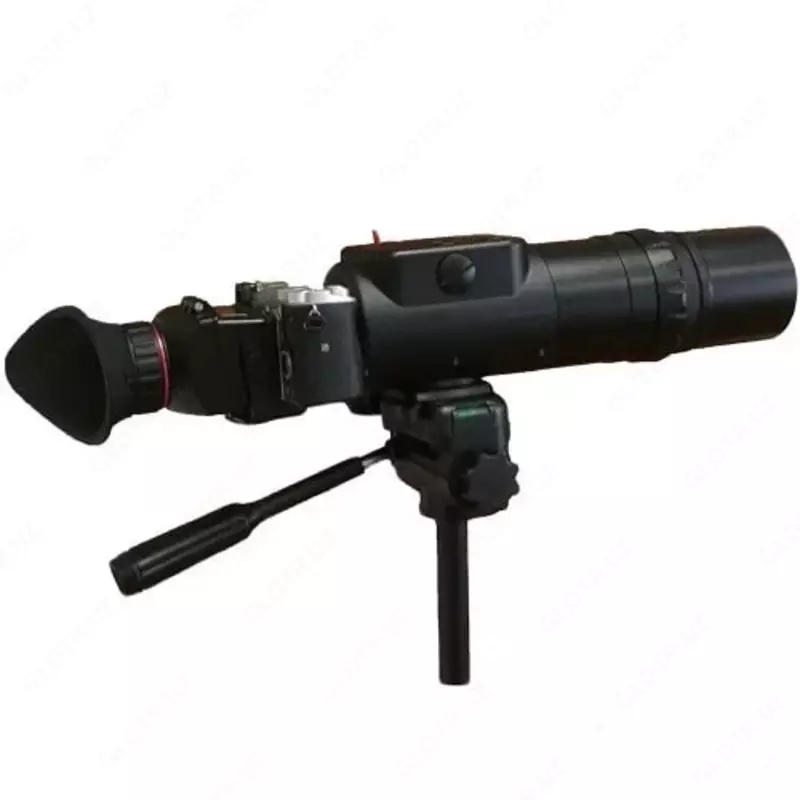

ФИЛИН-6+ — электронно-оптический дефектоскоп (ЭОД)

Kod: P-0891098 Ushbu mahsulot sotuvda mavjud emas

Tavsifi

Назначение электронно-оптического дефектоскопа (ЭОД) ФИЛИН-6+:
Электронно-оптический дефектоскоп (ЭОД) Филин-6+ предназначен для дистанционного контроля высоковольтного энергетического оборудования находящегося под напряжением. В основе метода диагностики лежит определение характеристик коронных (КР) и поверхностно-частичных разрядов (ПЧР), а так же их зависимостей от величины напряжения и степени загрязнения изоляции. При помощи ЭОД возможно дистанционное обследование изоляции и оборудования.
Оптический контроль, при помощи данного прибора, позволяет с минимальными затратами времени, выявить и определить:

Локацию очагов коронного разряда;

Контроль подвесной фарфоровой изоляции;

Контроль опорной фарфоровой изоляции;

Оценка степени загрязнения изоляции;

Контроль стеклянных изоляторов;

Контроль подвесной полимерной изоляции;

Контроль опорной полимерной изоляции;

Контроль полупроводниковых покрытий стержней электрических машин, особенно при искусственном освещении в помещениях;

Улучшенное качество работы в условиях сумерек и в помещениях при любом искусственном освещении;

Увеличенная светочувствительность прибора. Коэффициент усиления яркости света, не менее - 40000;

Другие возможности применения ЭОД, где необходимо регистрировать УФ излучение.

Параметр	Значение
Регистрация оптического излучения ПЧР с расстояния, м	4-50
Спектральный диапазон чувствительности без светофильтров, нм	240-650
Спектральный диапазон чувствительности с полосовыми фильтрами, нм	300-400
Спектральный диапазон чувствительности с диспергирующим фильтром, нм	360-560, 600-800
Коэффициент усиления яркости света, не менее	40000
Фокусное расстояние входного объектива, мм	130
Относительное отверстие (диафрагма)	1:2
Темновой фон (шум), кд/м2	не более 1,2·10-3
Напряжение питания, В	1,2-1,5
Потребляемый ток, мА	35
