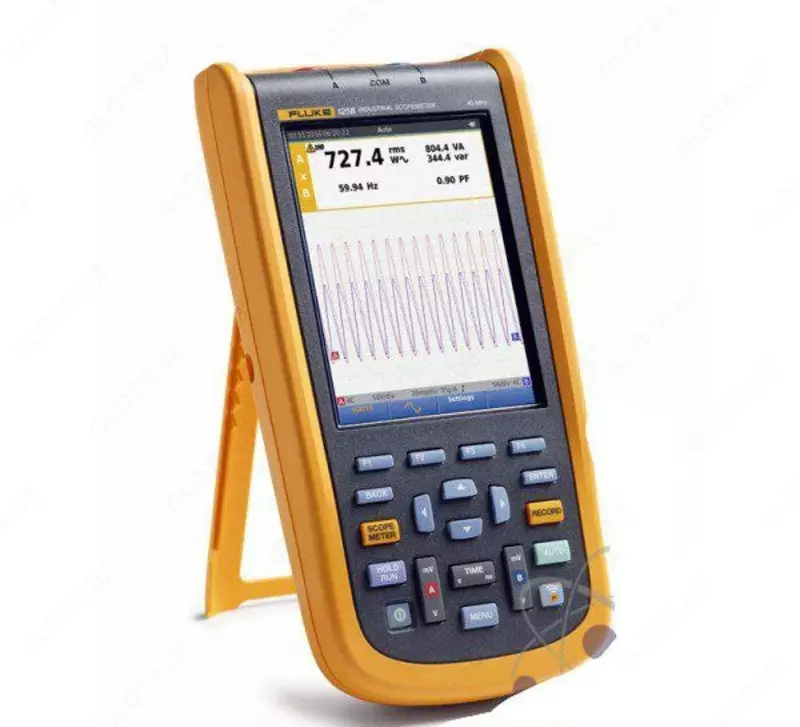

Fluke 125B — промышленный портативный осциллограф (40 МГц)

Kod: P-0895928 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Технические характеристики промышленного портативного осциллографа Fluke 125B:

Параметр	Значение
Режим осциллографа
Вертикально
Частотная характеристика — подключение по постоянному току	без щупов и измерительных проводов (с BB120)	123B: по постоянному току и до 20 МГц (-3 дБ) 124B и 125B: по постоянному току и до 40 МГц (-3 дБ)
	с экранированными измерительными проводами STL120-IV 1:1	По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ)
	с щупом VP41 10:1	123B: по постоянному току и до 20 МГц (-3 дБ) 124B и 125B: по постоянному току и до 40 МГц (-3 дБ)
Частотная характеристика — подключение по переменному току (спад по нижним частотам)	без щупов и измерительных проводов	<10 Гц (-3 дБ)
	с экранированными измерительными проводами STL120-IV 1:1	<10 Гц (-3 дБ)
	с щупом VP41 10:1	<10 Гц (-3 дБ)
Время нарастания, без учета влияния щупов, измерительных проводов	123B <17,5 нс 124B и 125B <8,75 нс
Входной импеданс	без щупов и измерительных проводов	1 МОм//20 пФ
	с BB120	1 МОм//24 пФ
	с экранированными измерительными проводами STL120-IV 1:1	1 МОм//230 пФ
	с датчиком VP41 10:1	5 МОм//15,5 пФ
Чувствительность	от 5 мВ до 200 В/деление
Аналоговый ограничитель полосы пропускания	10 кГц
Режимы отображения	A, -A, B, -B
Макс. напряжение на входах A и B	постоянное, с измерительными проводами или с щупом VP41	600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение.
	с BB120	600 В (среднеквадратичное)
Макс. плавающее напряжение, между любой клеммой и заземлением	600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц
Горизонтально
Режимы работы осциллографа	Нормальный, одиночный, развертка
Диапазоны (в нормальном режиме)	Эквивалентная выборка
		124B и 125B: от 10 нс до 500 нс/деление
	Выборка в реальном времени	от 1 мкс до 5 с/деление
	Одиночный (в реальном времени)	от 1 мкс до 5 с/деление
	Развертка (в реальном времени)	от 1 с до 60 с/деление
Частота дискретизации (одновременно для обоих каналов)	Равномерная дискретизация (повторяющиеся сигналы)	до 4 Гигаотсчетов в секунду
	Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление	40 Мегаотстчетов в секунду
Пуск
Режим обновления экрана	В режиме автоколебаний, в режиме синхронизации
Источник	A, B
Чувствительность A и B	постоянный ток и до 5 МГц	0,5 деления или 5 мВ
	при 40 МГц	123B: 4 деления
		124B и 125B: 1,5 деления
	при 60 МГц	123B: Нет
		124B и 125B: 4 деления
Фронт	Положительный, отрицательный
Расширенные функции осциллографа
Режимы отображения	Нормальный	Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением.
	Сглаживание	Подавление шумов сигнала.
	Всплески выключения	Не регистрирует выбросы между отсчетами
	Огибающая	Регистрация и отображение минимальных и максимальных значений сигнала во времени.
Автоматическая настройка (Connect-and-View™)	Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска.
Измерительный прибор с двумя входами
Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C.
Необходимо добавить 0,1 x (указанное значение погрешности) на каждый градус при температурах ниже 18 °C или выше 28 °C. При измерении напряжения щупом 10:1 добавляют погрешность щупа +1 %. На экране должно отображаться больше одного периода сигнала.
Вход A и вход B
Напряжение постоянного тока (VDC)
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность	± (0,5 % +5 отсчетов)
Подавление синфазной помехи (CMRR)	>100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне	5 000 отсчетов
Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока)
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току)	от постоянного тока до 60 Гц (В переменного + постоянного тока)	± (1 % +10 отсчетов)
	от 1 до 60 Гц (В переменного тока)	± (1 % +10 отсчетов)
Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току)	от 60 Гц до 20 кГц	± (2,5 % +15 отсчетов)
Подавление постоянной составляющей (только для напряжения переменного тока)	>50 дБ
Подавление синфазной помехи (CMRR)	>100 дБ для постоянного тока
	>60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне	5 000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала.
Пик
Режимы	Максимальное пиковое значение, минимальное пиковое значение или размах
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 2 200 В
Погрешность	Погрешность, максимальное или минимальное пиковое значение	5 % от диапазона
	Погрешность, размах сигнала	10 % от диапазона
Показание во всем диапазоне	500 отсчетов
Частота (Гц)
Диапазоны	123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 50 МГц
	124B и 125B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц
Диапазон частот	от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке
Погрешность в диапазоне от 1 Гц до 1 МГц	± (0,5 % +2 отсчетов)
Показание во всем диапазоне	10 000 отсчетов
Число оборотов в минуту
Максимальное показание	50,00 тыс. об./мин.
Погрешность	± (0,5 % +2 отсчетов)
Рабочий цикл (ИМПУЛЬС)
Диапазон	от 2 % до 98 %
Диапазон частот	от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Длительность импульса (PULSE)
Диапазон частот	от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Отсчеты во всем диапазоне	1 000 отсчетов
Сила тока (AMP)
