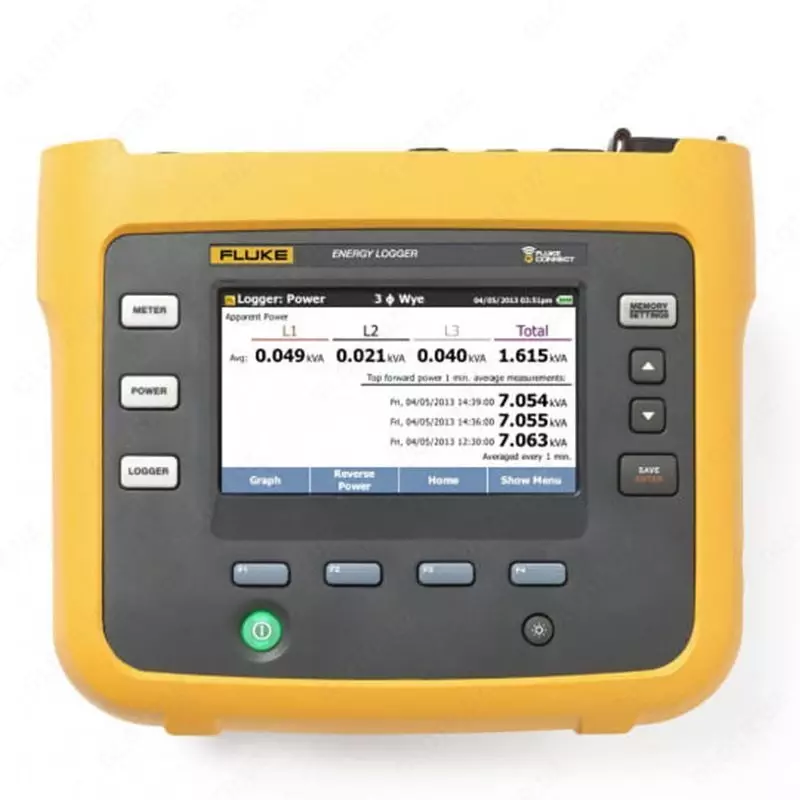

Fluke 1734 — трехфазный анализатор качества электроэнергии

Технические характеристики трехфазного анализатора качества электроэнергии Fluke 1734:

Параметр		Диапазон	Разрешение	Собственная погрешность при эталонных условиях (% от показания +% полной шкалы)
Характеристики
Напряжение		1000 В	0,1 В	±(0,2% + 0,01%)
Ток: прямой ввод	i17xx-flex 1500 12"	150А	0,1 А	±(1% + 0,02%)
		1500 А	1 А	±(1% + 0,02%)
	i17xx-flex 3000 24"	300 А	1 А	±(1% + 0,03%)
		3000 А	10 А	±(1% + 0,03%)
	i17xx-flex 6000 36"	600 А	1 А	±(1,5% + 0,03%)
		6000 А	10 А	±(1,5% + 0,03%)
	i40s-EL clamp	4 A	1 мА	±(0,7% + 0,02%)
		40 А	10 мА	±(0,7% + 0,02%)
Частота		От 42,5 до 69 Гц	0,01 В	±(0,1%)
Вспомогательный вход		±10 В постоянного тока	0,1 мВ	±(0,2% + 0,02%)
Минимальное/максимальное напряжение		1000 В	0,1 В	±(1% + 0,1%)
Ток минимальный/максимальный		Зависит от принадлежности	Зависит от принадлежности	±(5% + 0,2%)
Общее гармоническое искажение (THD) напряжения		1000%	0,1%	±0,5
Общее гармоническое искажение (THD) силы тока		1000%	0,1%	±0,5
Параметр	Величина влияния	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
		150 А / 1500 А	300 А / 3000 А	600 А / 6000 А	4 А / 40 А
Собственная неопределенность ±(% от показания + % диапазона)1
Активная мощность P	PF ≥ 0,99	1,2% + 0,005%	1,2% + 0,0075%	1,7% + 0,0075%	1,2% + 0,005%
Активная энергия Ea	PF ≥ 0,99	1,2% + 0,005%	1,2% + 0,0075%	1,7% + 0,0075%	1,2% + 0,005%
Полная мощность S	0 ≤ PF ≤ 1	1,2% + 0,005%	1,2% + 0,0075%	1,7% + 0,0075%	1,2% + 0,005%
Полная энергия Eap	0 ≤ PF ≤ 1	1,2% + 0,005%	1,2% + 0,0075%	1,7% + 0,0075%	1,2% + 0,005%
Реактивная мощность Q	0 ≤ PF ≤ 1	2,5% от измеренной полной мощности
Реактивная энергия Er	0 ≤ PF ≤ 1	11
Коэффициент мощности PF	—	11
Коэффициент сдвига мощности	—	11
DBF/cos?	—	11
Дополнительная неопределенность в % диапазона1	В P-N>250 В	0,015%	0,0225%	0,0225%	0,015%
1Диапазон = 1000 В x Iдиапазон Эталонные условия:  - Окружающие условия: 23 °C ±5 °C, прибор работает не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность <65%; - Условия на входе: Cos?/PF=1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10%; - Характеристики силы тока и мощности:Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10% от Iдиапазон; - Первичный проводник с клещами или пояс Роговского в центральном положении; - Температурный коэффициент: Добавьте 0,1 x нормативную точность на каждый градус Цельсия выше 28 °C или ниже 18 °C.
