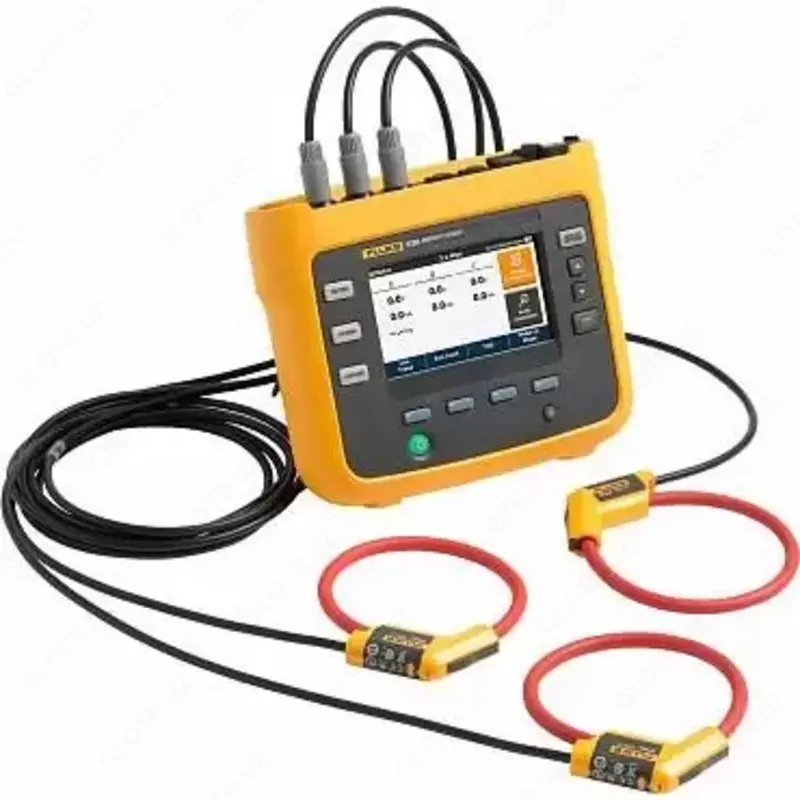

Fluke 1738 - Advanced Power Logger

Fluke 1738 Texnik xususiyatlari
Xususiyatlari
Xato
Parametr diapazoni o'lchamlari mos yozuvlar sharoitida ichki xato (% o'qish +% to'liq shkala)
Kuchlanish 1000 V 0,1 V ± (0,2% + 0,01%)
Oqim: to'g'ridan-to'g'ri kirish i17xx-flex 1500 12" 150 A 0,1 V ± (1% + 0,02%)
1500 A 1 A
i17xx-flex 3000 24" 300 A 1 A ± (1% + 0,03%)
3000 A 10 A
i17xx-flex 6000 36" 600 A 1 A ± (1,5% + 0,03%)
6000 A 10 A
Qisqich i40s-EL 4 A 1 mA ± (0,7% + 0,02%)
20 A 10 mA
Chastotasi 42,5 dan 69 Hz gacha 0,01 V ± (0,1%)
Yordamchi kirish ±10 VDC 0,1 mV ± (0,2% + 0,02%)
Min/maks kuchlanish 1000 V 0,1 V ± (1% + 0,1%)
Joriy min./maks. Qo'shimcha uskunalar bilan aniqlanadi Qo'shimcha uskunalar bilan aniqlanadi ± (5% + 0,2%)
kuchlanish harmonik buzilish 1000% 0,10% ±0,5
joriy harmonik buzilish 1000% 0,10% ±0,5
2 dan 50 gacha kuchlanish harmoniklari 1000 V 0,1 V ≥ 10 V: o'qishning ±5%
< 10 V: ±0,5 V
2 dan 50 gacha bo'lgan oqim harmonikalari Variantlar bo'yicha aniqlanadi Variantlar tomonidan aniqlanadi ≥ 3% joriy diapazon: o'qishning ±5%
Joriy diapazonning ≥ 3%: o'qishning ± 0,15%
Balanssizlik 100% 0,1% ±0,2
Asosiy noaniqlik ± (o'qish % + diapazon %)¹
Parametr Ta'sir qiymati iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL
150 A / 1500 A 300 A / 3000 A 600 A / 6000 A 4 A / 40 A
Faol quvvat P PF ≥ 0,99 1,2% + 0,005% 1,2% + 0,0075% 1,7% + 0,0075% 1,2% + 0,005%
Faol energiya Ea
Ko'rinadigan quvvat S 0 ≤ PF ≤ 1 1,2% + 0,005% 1,2% + 0,0075% 1,7% + 0,0075% 1,2% + 0,005%
Active Energy Eap
Reaktiv quvvat Q 0 ≤ PF ≤ 1 o'lchangan ko'rinadigan quvvatning 2,5%
Reaktiv energiya Er
Quvvat koeffitsienti PF - ± 0,025
Reaktiv quvvat omili
DBF/coss
Qo'shimcha noaniqlik% span¹ V P-N>250 V 0,02% 0,02% 0,02% 0,02%
¹Diapazon = 1000V x To‘q sariq
Malumot shartlari:
Atrof muhit: 23 °C ± 5 °C, qurilma kamida 30 daqiqa ishlashi kerak, tashqi elektr/magnit maydonlari yo'q, nisbiy namlik <65%
Kirish shartlari: Cosϕ / PF = 1, sinus to'lqin f = 50/60 Hz, quvvat manbai 120/230 V ± 10%.
Oqim va kuchlanish xususiyatlari: Kirish kuchlanishi 1 faza: 120/230 V yoki 3 fazali yulduz/uchburchak: 230/400 V Kirish oqimi: I diapazonining I > 10%
Markaziy holatda qisqichlar yoki Rogowski kamariga ega bo'lgan asosiy o'tkazgich
Harorat koeffitsienti 28 °C dan yuqori yoki 18 °C dan past bo'lgan har bir daraja uchun 0,1 x normallashtirilgan xato qo'shing

Elektr xususiyatlari
Oziqlanish
Voltaj diapazoni: 100 dan 500 V gacha, o'lchash pallasidan quvvatlanganda kirish sug'urta vtulkasi yordamida
Standart quvvat simidan foydalangan holda 100 dan 240 V gacha (IEC 60320 C7)
Quvvat iste'moli maksimal 50 VA (IEC 60320 kirishi orqali ta'minlanganda maksimal 15 VA)
Samaradorlik ≥ 68,2% (energiya tejash qoidalariga muvofiq)
Maks. yuksiz iste'mol faqat IEC 60320 kirishi orqali ta'minlanganda < 0,3 Vt
Tarmoq chastotasi 50/60 Hz ± 15%
Lityum-ion batareyasi 3,7 V, 9,25 Vt, foydalanuvchi almashtirilishi mumkin
Batareya muddati standart rejimda to'rt soat, quvvatni tejash rejimida 5,5 soatgacha
Zaryadlash vaqti < 6 soat
Ma'lumotlar yig'ish
Ruxsat 16-bitli sinxron namuna olish
Qabul qilish chastotasi 10,24 kHz 50/60 Gts da, tarmoq chastotasi bilan sinxronlangan
Kirish chastotasi 50/60 Gts (42,5 dan 69 Gts gacha)
Sxema turlari 1-ph, 1-ph IT, ajratilgan faza, 3-ph uchburchak, 3-ph yulduzli ulanish, 3-ph yulduzli ulanish IT, 3-ph yulduzli ulanish muvozanatli, 3-ph Aron/Blondel usuli (2-element). delta), bir qo'lsiz 3-ph delta, faqat oqimlar (yuklarni o'rganish)
Xotira hajmi Ichki flesh xotira (foydalanuvchi tomonidan almashtirilmaydi)
Xotira sig‘imi 1 daqiqalik oraliqda 8 haftalik 10 ta ro‘yxatga olish sessiyasi va 500 ta hodisa¹
¹Mumkin bo'lgan yozib olish seanslari soni va yozib olish muddati foydalanuvchi talablariga bog'liq.
Asosiy interval
O'lchangan parametrlar: kuchlanish, oqim, yordamchi, chastota, THD V, THD A, quvvat, quvvat omili, asosiy quvvat, DPF, energiya
O'rtacha intervalli Foydalanuvchi tomonidan tanlanishi mumkin: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
Min/maks o'rtacha vaqt qiymatlari Voltaj, oqim: to'liq tsikl RMS har yarim tsiklda yangilanadi (IEC61000-4-30 Aux bo'yicha URMS1/2, quvvat: 200 ms
Iste'mol oralig'i (energiya o'lchagich rejimi)
O'lchangan parametrlar Energiya (Wh, varch, VAh), quvvat omili, maksimal yuk, energiya narxi
Interval Foydalanuvchi tomonidan tanlanishi mumkin: 5 daqiqa, 10 daqiqa, 15 daqiqa, 20 daqiqa, 30 daqiqa, o'chirilgan.
Quvvat sifatini o'lchash
O'lchangan parametr Voltaj, chastota, muvozanat, kuchlanish harmoniklari, THD V, oqim, harmonika, THD A, TDD
O'rtacha interval 10 min.
Individual harmonika Harmonika 2 dan 50 gacha
Jami buzilish faktori 50 ta harmonikaga asoslangan
Hodisalar kuchlanish: pasayish, kuchlanish, uzilishlar, oqim: oqim oqimi
tashqi signallar tomonidan o'rnatilgan parametrlar To'liq RMS tsikli kuchlanish va oqimning har yarim tsiklida yangilanadi (IEC61000-4-30 bo'yicha Urms1/2)
Kuchlanish va oqim signali
