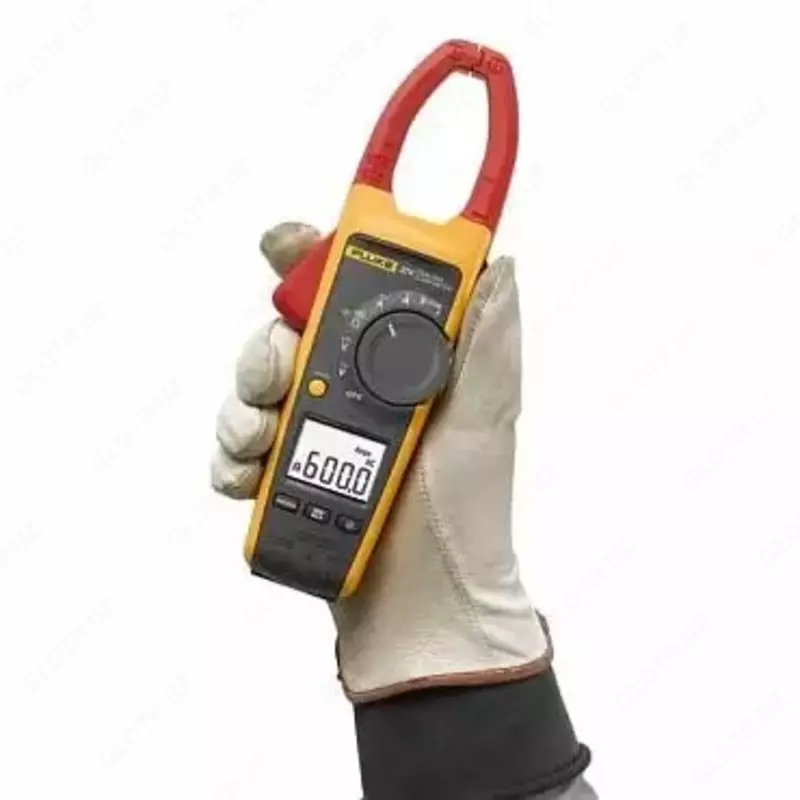

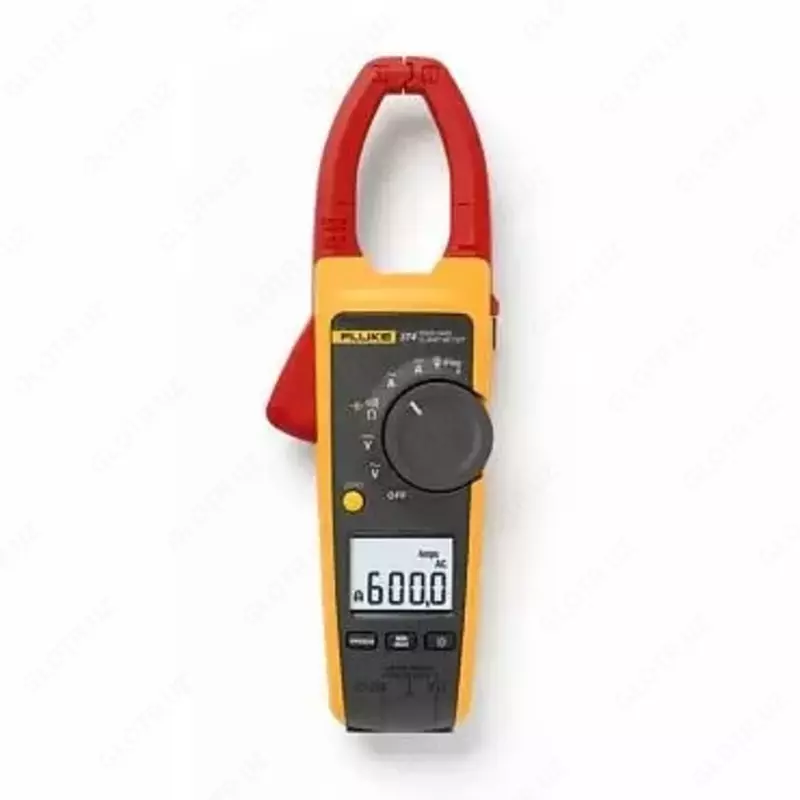

Fluke 374 - elektr qisqich o'lchagich

Fluke 374 Texnik xususiyatlari
Elektr xususiyatlari
Qisqich orqali o'zgaruvchan tok
Diapazon
600,0 A

Ruxsat
0,1 A

Xato
2% ± 5 ta raqam (10-100 Gts)
2,5% ± 5 ta raqam (100-500 Gts)

Form faktor (50/60 Gts)
500 A da 3 (faqat 375 va 376)
600 A da 2,5
1,42 @1000 A (faqat 376 ta)
shakl koeffitsienti > 2 uchun 2% qo'shing

Moslashuvchan oqim probi bilan o'zgaruvchan tokni o'lchash
Diapazon
2500 A

Ruxsat
0,1 A (≤ 600 A)
1 A (≤ 2500 A)

Xato
3% ± 5 ta raqam (5 – 500 Gts)

Form faktor (50/60 Gts)
1100 A da 3,0 (faqat 375 va 376)
1400 A da 2,5
2500 A da 1,42
Shakl faktori > 2 uchun 2% qo'shing

Optimal pozitsiyadan masofa i2500-10 Flex i2500-18 Flex xatosi
Fluke 374-29-07-21-4.jpg

A 0,5" (12,7 mm) 1,4" (35,6 mm) ± 0,5%
B 0,8" (20,3 mm) 2,0" (50,8 mm) ± 1,0%
C 1,4" (35,6 mm) 2,5" (63,5 mm) ± 2,0%
O'lchov noaniqligi markazlashtirilgan asosiy o'tkazgichning optimal holatda ekanligini, tashqi elektr yoki magnit maydon yo'qligini va ish haroratining saqlanib qolganligini anglatadi.
D.C
Diapazon
600,0 A

Ruxsat
0,1 A

Xato
2% ± 5 ta raqam

AC kuchlanish
Diapazon
600,0 V

Ruxsat
0,1 V

Xato
1,5% ± 5 ta raqam (20 – 500 Gts)

doimiy kuchlanish
Diapazon
600,0 V

Ruxsat
0,1 V

Xato
1% ± 5 ta raqam

Imkoniyat
Diapazon
1000 mkF

Ruxsat
0,1 µF (≤ 100 µF)
1 µF (≤ 1000 µF)

Xato
1% ± 4 ta raqam

Mexanik xususiyatlar
Hajmi (U x G x Y)
246 mm x 83 mm x 43 mm

Og'irligi
388 gr

Yonoqlarni ochish kengligi
34 mm

Moslashuvchan oqim probining diametri
7,5 mm

Moslashuvchan oqim prob kabeli uzunligi
(boshdan elektron ulagichga)
1,8 m

Ish sharoitlarining xususiyatlari
Ishlash harorati
10 ° C - + 50 ° C

Saqlash harorati
–40°C – +60°C

Ishlash namligi
Kondensatsiyalanmaydigan (< 10 –°C)
≤ 90% rel. nam (10 ° C - 30 ° C da)
≤ 75% rel. nam (30 ° C - 40 ° C da)
≤ 45% nisbiy. nam (40 ° C - 50 ° C da)

Ishlash balandligi
3000 metr

Saqlash balandligi
12 000 metr

Elektromagnit moslik
EN 61326-1: 2006

Harorat koeffitsientlari
Har biri uchun 0,1 x normallashtirilgan xato qo'shing
daraja C 28 ° C dan yuqori yoki 18 ° C dan past

Xavfsizlik spetsifikatsiyalari
Xavfsizlik talablariga muvofiqligi
CAN/CSA-C22.2 № 61010-1-04
ANSI/UL 61010-1: 2004
ANSI/ISA-61010-1 (82.02.01): 2004
EN/IEC 61010-1:2001 gacha
1000 V o'lchov toifasi (CAT) III
600 V o'lchov toifasi (CAT) IV
Ifloslanish darajasi 2
EN/IEC 61010-2-032:2002
EN/IEC 61010-031:2002+A1:2008

Davlat organlaridan sertifikatlar

Batareyalar
2 AA, NEDA 15A, IEC LR6

Qisqich o'lchagich modellari o'rtasidagi farq nima?

Fluke-365

Fluke-373

Fluke-374

Fluke-375

Fluke-376

Fluke-381

AC oqimini o'lchash

200,0 A

600,0 A

600,0 A

600,0 A

999,9 A

999,9 A

iFlex™ bilan o'zgaruvchan tokni o'lchash

2500 A

2500 A

2500 A

2500 A

AC kuchlanishni o'lchash

600,0 V

600,0 V

600,0 V

600,0 V

1000,0 V

1000,0 V

O'tkazuvchanlikni o'lchash

<30 Ohm

<30 Ohm

<30 Ohm

<30 Ohm

<30 Ohm

<30 Ohm

DC oqimini o'lchash

200,0 A

600,0 A

600,0 A

999,9 A

999,9 A

DC kuchlanishini o'lchash

600,0 V

600,0 V

600,0 V

600,0 V

1000,0 V

1000,0 V

Qarshilikni o'lchash

6000 ohm

6000 ohm

6000 ohm

60 kOm

60 kOm

60 kOm

Chastotani o'lchash

500 Gts

500 Gts

500 Gts

Uchirish otishni o'lchash

100 ms

100 ms

100 ms

100 ms

Kam yoritilgan joylarda o'lchash

Orqa yorug'lik

Chiziqli bo'lmagan yuklarni o'lchash

Haqiqiy RMS
