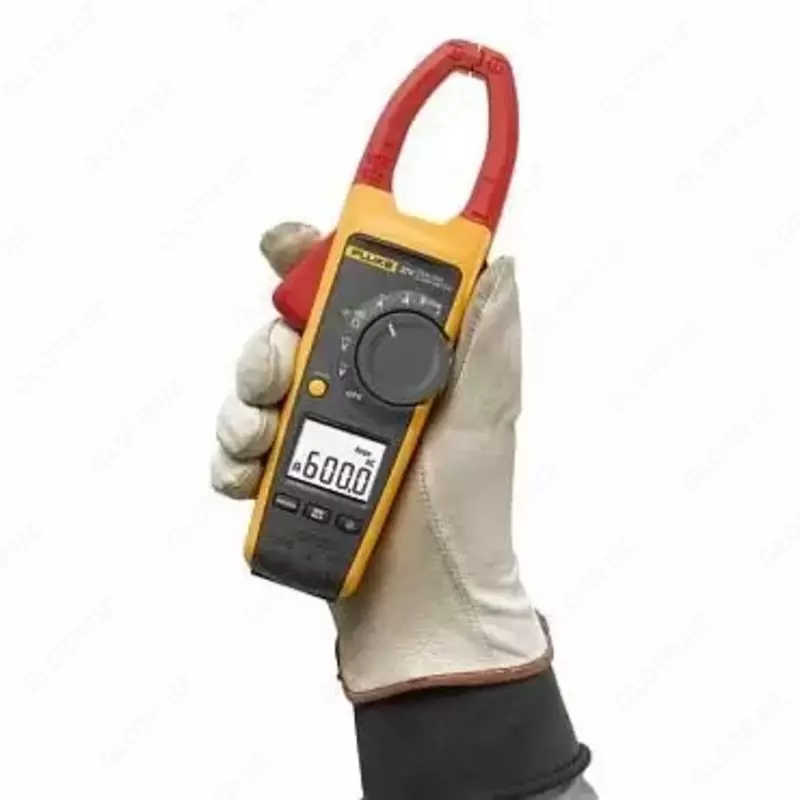

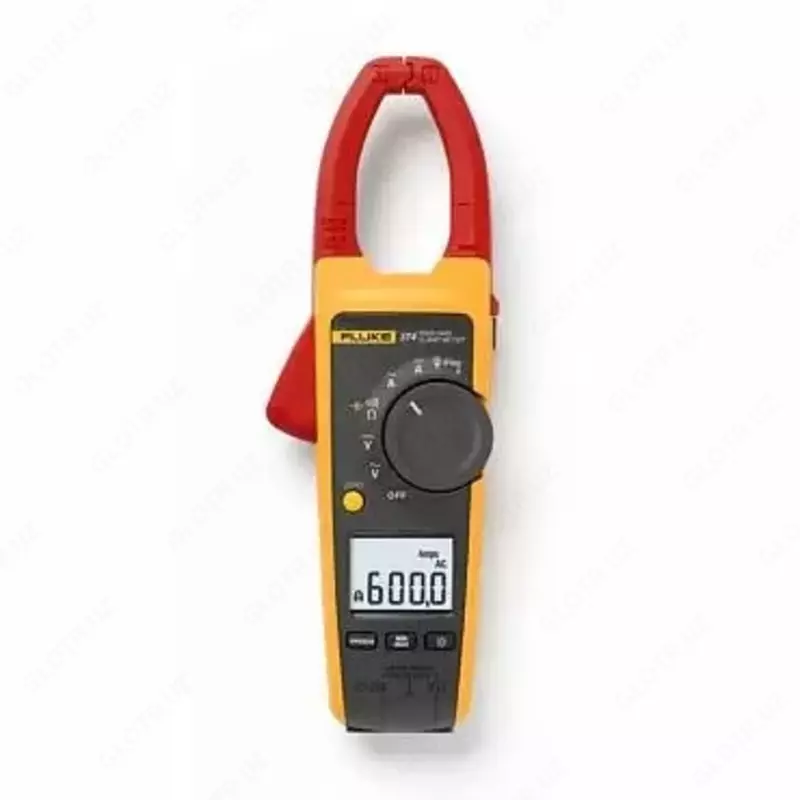

Fluke 375 - elektr qisqich o'lchagich

Fluke 375 Texnik xususiyatlari
Elektr xususiyatlari
Qisqich orqali o'zgaruvchan tok
Diapazon 600,0 A
Ruxsat 0,1 A
Aniqlik 2% ± 5 raqam (10-100 Hz)
2,5% ± 5 ta raqam (100-500 Gts)
Form faktor (50/60 Hz) 3 500 A da
Shakl faktori > 2 uchun 2% qo'shing
Moslashuvchan oqim probi bilan o'zgaruvchan tokni o'lchash
Diapazon 2500 A
Ruxsat 0,1 A (≤ 600 A)
1 A (≤ 2500 A)
Aniqlik 3% ± 5 ta raqam (5 – 500 Gts)
Form faktor (50/60 Hz) 1100 A da 3,0
1400 A da 2,5
2500 A da 1,42
Shakl faktori > 2 uchun 2% qo'shing
Optimal pozitsiyadan masofa i2500-10 Flex i2500-18 Flex xatosi

A 0,5" (12,7 mm) 1,4" (35,6 mm) ± 0,5%
B 0,8" (20,3 mm) 2,0" (50,8 mm) ± 1,0%
C 1,4" (35,6 mm) 2,5" (63,5 mm) ± 2,0%
O'lchov noaniqligi markazlashtirilgan asosiy o'tkazgichning optimal holatda ekanligini, tashqi elektr yoki magnit maydon yo'qligini va ish haroratining saqlanib qolganligini anglatadi.
D.C
Diapazon 600,0 A
Ruxsat 0,1 A
Aniqlik 2% ± 5 raqam
AC kuchlanish
Diapazon 600,0 V
Ruxsat 0,1 V
Aniqlik 1,5% ± 5 ta raqam (20 – 500 Gts)
doimiy kuchlanish
Diapazon 600,0 V
Ruxsat 0,1 V
Aniqlik 1% ± 5 ta raqam
mV DC
Diapazon 500,0 mV
Ruxsat 0,1 mV
Aniqlik 1% ± 5 ta raqam
Qisqich yordamida chastotani o'lchash
Diapazon 5,0–500,0 Gts
Ruxsat 0,1 Hz
Aniqlik 0,5% ± 5 ta raqam
Trigger darajasi 5–10 Hz, ≥10 A
10–100 Gts, ≥ 5 A
100 – 500 Gts, ≥10 A
Moslashuvchan oqim probi bilan chastotani o'lchash
Diapazon 5,0–500,0 Gts
Ruxsat 0,1 Hz
Aniqlik 0,5% ± 5 ta raqam
Trigger darajasi 5 – 20 Hz, ≥ 25 A
20–100 Gts, ≥ 20 A
100–500 Gts, ≥ 25 A
Qarshilik
Diapazon 60 kŌ
Ruxsat 0,1 Ō (≤ 600 Ō)
1 Ō (≤ 6000 Ō)
10 Ō (≤ 60 kŌ)
Aniqlik 1% ± 5 ta raqam
Imkoniyat
Diapazon 1000 µF
Ruxsat 0,1 µF (≤ 100 µF)
1 µF (≤ 1000 µF)
Aniqlik 1% ± 4 ta raqam
Mexanik xususiyatlar
Hajmi (U x G x Y) 246 mm x 83 mm x 43 mm
Og'irligi 388 g
Qisqichni ochish kengligi 34 mm
Moslashuvchan oqim sensori diametri 7,5 mm
Moslashuvchan oqim sensori kabelining uzunligi
(boshdan elektron ulagichga) 1,8 m
Ish sharoitlarining xususiyatlari
Ishlash harorati 10°C – +50°C
Saqlash harorati -40 ° C - + 60 ° C
Ishlash namligi Kondensatsiz (< 10 –°C)
≤ 90% rel. nam (10 ° C - 30 ° C da)
≤ 75% rel. nam (30 ° C - 40 ° C da)
≤ 45% nisbiy. nam (40 ° C - 50 ° C da)
Ishlash balandligi 3000 metr
Saqlash balandligi 12 000 metr
Elektromagnit moslik EN 61326-1: 2006
Harorat koeffitsientlari Har biri uchun 0,1 x normallashtirilgan xato qo'shing
daraja C 28 ° C dan yuqori yoki 18 ° C dan past
Xavfsizlik spetsifikatsiyalari
Xavfsizlik standartlariga muvofiqligi CAN/CSA-C22.2 No 61010-1-04
ANSI/UL 61010-1: 2004
ANSI/ISA-61010-1 (82.02.01): 2004
EN/IEC 61010-1:2001 gacha
1000 V o'lchov toifasi (CAT) III
600 V o'lchov toifasi (CAT) IV
Ifloslanish darajasi 2
EN/IEC 61010-2-032:2002
EN/IEC 61010-031:2002+A1:2008
Batareyalar 2 AA, NEDA 15A, IEC LR6
