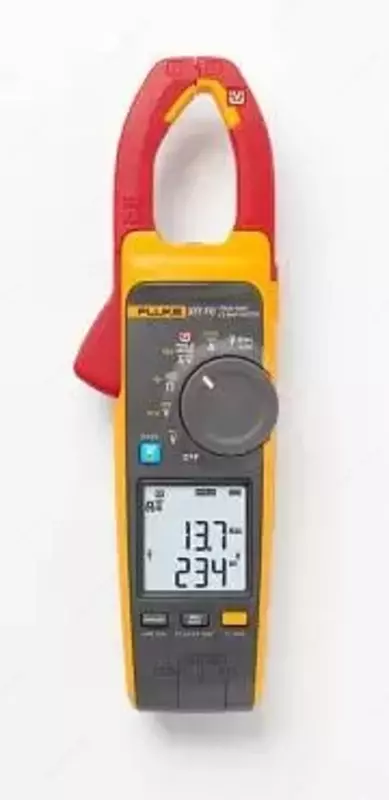

Fluke 377 FC - iFlex Sensorli qisqich o'lchagich

Fluke 377 FC texnik xususiyatlari
Har qanday pin va tuproq orasidagi maksimal kuchlanish 1000 V
Batareya turi 2 AA, IEC LR6, gidroksidi
Batareya muddati 200 soat
Ikki qatorli ekran
20 daqiqadan so'ng avtomatik o'chirish
Elektr xususiyatlari
AC: qo'lga olish
Diapazon 999,9 A
Ruxsat 0,1 A
Aniqlik 2% ±5 birlik ml.s. (10-100 Gts)
2,5% ±5 birlik ml.s. (100-500 Gts)
Form faktor (50/60 Hz) 3 500 A da
600 A da 2,5
1000 A da 1,42
Agar koeffitsient bo'lsa, 2% qo'shing. shakllari >2
AC oqimi: moslashuvchan oqim sensori
Diapazon 2500 A
Ruxsat 1 A (≤2500 A); 0,1 A (≤999,9 A)
Aniqlik 3% ±5 birlik ml.s. (5 dan 500 Gts gacha)
Form faktor (50/60 Hz) 1100 A da 3,0
1400 A da 2,5
2500 A da 1,42
Agar koeffitsient bo'lsa, 2% qo'shing. shakllari >2
Joylashuv sezgirligi
Position Sensitivity.png
Optimal pozitsiyadan masofa i2500-10 Flex i2500-18 Flex xatosi
12,7 mm (0,5 dyuym) 35,6 mm (1,4 dyuym) ±0,5%
B 20,3 mm (0,8 dyuym) 50,8 mm (2,0 dyuym) ±1,0%
C 35,6 mm (1,4 dyuym) 63,5 mm (2,5 dyuym) ±2,0%
O'lchov noaniqligi asosiy o'tkazgichning optimal holatda markazlashtirilganligini, tashqi elektr yoki magnit maydonning yo'qligini va o'lchovlar ish harorati oralig'ida amalga oshirilishini nazarda tutadi.
D.C
Diapazon 999,9 A
Ruxsat 0,1 A
Aniqlik 2% ±5 birlik ml.s.1
[1]Ogʻishning oʻrnini qoplash uchun ZERO funksiyasidan foydalanilganda
AC kuchlanish: FieldSense texnologiyasi
1000 V diapazoni
Ruxsat 1V (≤1000V)
Aniqlik ≤4/0 AWG 3% ±5 ruxsat birligi (45 dan 66 Gts gacha)
≥4/0 AWG 5% ±5 ruxsat birligi (45 dan 66 Gts gacha)
O'lchanadigan o'tkazgich qisqichning siqish joyiga iloji boricha yaqinroq joylashtirilishi kerak (rasmga qarang).
O'lchanadigan o'tkazgich qisqichning siqish joyiga iloji boricha yaqinroq joylashtirilishi kerak.png
AC kuchlanish: sinov o'tkazgichlari
Diapazon 600,0 V 1000 V
Ruxsat 0,1V (≤600,0V)
1 V (≤1000 V)
Aniqlik 1% ± 5 ta raqam (20 Hz dan 500 Hz gacha)
doimiy kuchlanish
Diapazon 600,0 V
1000 V
Ruxsat 0,1V (≤600,0V)
1 V (≤1000 V)
Aniqlik 1% ±5 birlik ml.s.
doimiy kuchlanish mV diapazonidagi oqim
Diapazon 500,0 mV
Ruxsat 0,1 mV
Aniqlik 1% ±5 birlik ml.s.
Joriy chastota: suratga olish
5,0 dan 500,0 Gts gacha diapazon
Ruxsat 0,1 Hz
Aniqlik 0,5% ±5 birlik ml.s.
Trigger darajasi 5 dan 10 Hz gacha, ≥10 A
10 dan 100 Hz gacha, ≥5 A
100 dan 500 Gts gacha, ≥10 A
Joriy chastota: moslashuvchan oqim sensori
5,0 dan 500,0 Gts gacha diapazon
Ruxsat 0,1 Hz
Aniqlik 0,5% ±5 birlik ml.s.
Trigger darajasi 5 dan 20 Hz gacha, ≥25 A
20 dan 100 Gts gacha, ≥20 A
100 dan 500 Hz gacha, ≥25 A
Qarshilik
Diapazon 60,00 kOm
6000 Ohm
600,0 Ohm
Ruxsat 0,1 ohm (≤600,0 ohm)
1 ohm (≤6000 ohm)
10 ohm (≤60,00 kohm)
Aniqlik 1% ±5 birlik ml.s.
Imkoniyat
Diapazon 1000 µF
Ruxsat 0,1 µF (≤100,0 µF)
1 µF (≤1000 µF)
Aniqlik 1% ±4 birlik ml.s.
Mexanik xususiyatlar
Olchamlari (L × G × H) 274 × 86 × 47 mm
Og'irligi (batareyalar bilan) 463 g
Tutqich bo'shlig'i 34 mm
Moslashuvchan oqim sensori diametri 7,5 mm
Moslashuvchan oqim sensori kabeli uzunligi (boshdan ulagichga) 1,8 m
Rogovskiy kamarining uzunligi 450 mm
foydalanish shartlari
Ishlash harorati -10 °C dan 50 °C gacha
Saqlash harorati -40 °C dan 60 °C gacha
Ishlash namligi (kondensatsiyalanmagan) Kondensatsiz (<10 °C)
RH ≤90% (10 dan 30 °C gacha)
RH ≤75% (30 dan 40 °C gacha)
RH ≤45% (40 dan 50 °C gacha)
Harorat koeffitsientlari 28 ° C dan yuqori yoki 18 ° C dan past bo'lgan har bir Selsiy darajasi uchun (0,1 × yillik aniqlik) qo'shing
Chang va namlikning kirib kelishidan himoya qilish GOST 14254-96 (IEC 60529) bo'yicha: IP30 (tutqich yopiq)
Ishlash balandligi 2000 m
Saqlash balandligi 12 000 m
Elektromagnit moslik (EMC)
Xalqaro standartlar GOST R IEC 61326-1-2014 (IEC 61326-1): portativ qurilma, elektromagnit muhit
GOST R 51522.2.2-2011 (IEC 61326-2-2), CISPR 11: 1-guruh, B sinf
1-guruh: Uskunalar uskunaning ishlashi uchun zarur bo'lgan galvanik bog'langan radiochastota energiyasini maxsus ishlab chiqaradi va/yoki ishlatadi.
B klassi: Uskunalar turar-joy binolarida va turar-joy maqsadlarida foydalaniladigan binolarni ta'minlaydigan past kuchlanishli elektr ta'minoti tarmog'iga bevosita ulangan qurilmalarda foydalanish uchun javob beradi.
Uskuna sinovdan o'tkazilayotgan ob'ektga ulanganda, natijada olingan radiatsiya darajasi GOST R 51318.11-2006 (CISPR 11:2004) tomonidan belgilangan chegaralardan oshib ketishi mumkin.
Koreya (KCC) A toifali uskunalar (sanoat eshittirish va aloqa uskunalari)
A klassi: Dilerlar va foydalanuvchilar uskunaning sanoat elektromagnit to'lqin uskunalari talablariga javob berishini ta'kidlashlari kerak. Ushbu uskuna maishiy foydalanish uchun mo'ljallanmagan, faqat tijorat maqsadlarida foydalanish uchun mo'ljallangan.
AQSh (FCC) 47 CFR 15 B kichik bo'limi. Ushbu mahsulot 15.103 bo'limiga muvofiq litsenziyaga ega.
Xavfsizlik
Umumiy IEC 61010-1: Ifloslanish klassi 2
O'lchovlar GOST IEC 61010-2-032-2014: CAT III 1000 V / CAT IV 600 V
GOST IEC 61010-2-033-2013: CAT III 1000 V / CAT IV
