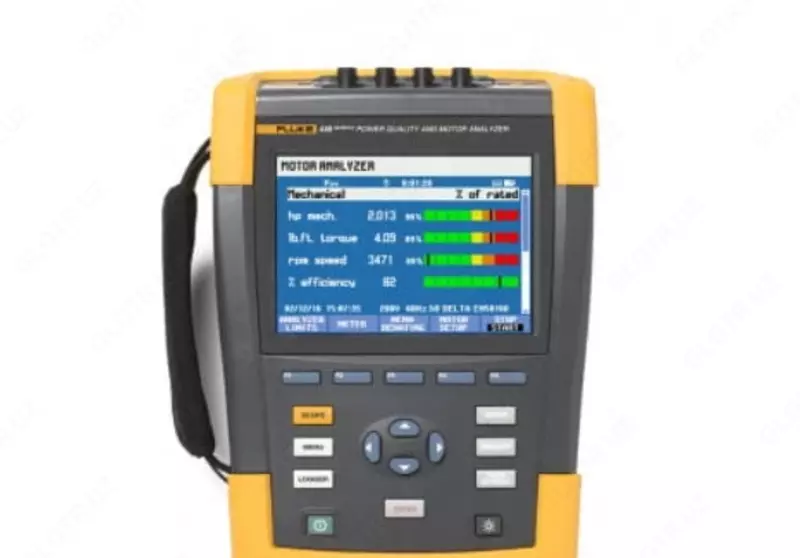

Fluke 438 II/BASIC energiya analizatori

Fluke 438 II energiya analizatori elektr motorining ishlashini tahlil qilish uchun ideal portativ sinov vositasidir. U uch fazali va bir fazali elektr taqsimlash tizimlarida elektr energiyasi sifati muammolarini aniqlash, bashorat qilish, oldini olish va tuzatishni texnik xodimlarga elektr motorining ishlashini samarali baholash uchun zarur bo'lgan mexanik va elektr ma'lumotlari bilan ta'minlash orqali soddalashtiradi.

Xususiyatlari va afzalliklari:

To'g'ridan-to'g'ri elektr motorlarining asosiy parametrlarini, shu jumladan moment, tezlik, mexanik quvvat va vosita samaradorligini o'lchash
NEMA/IEC koʻrsatmalariga muvofiq, dvigatelning oʻzgarishi faktori va yuk grafigidan foydalangan holda elektr motorining dinamik tahlilini oʻtkazing.
Mexanik quvvat va samaradorlikni mexanik sensorlardan foydalanmasdan hisoblash, oddiygina kirish kontaktlariga ulanish orqali
Samaradorlikka ta'sir qiluvchi elektr motorining xususiyatlarini aniqlash uchun kuchlanish, oqim, quvvat, ko'rinadigan quvvat, quvvat omili, garmonik buzilish va muvozanat kabi elektr quvvati parametrlarini o'lchash
Sarkma, shishish, vaqtinchalik, garmonika va nomutanosiblik kabi quvvat sifati muammolarini aniqlang
PowerWave ma'lumotlarni qayta ishlash texnologiyasi tez o'zgaruvchan RMS qiymatlarini ushlaydi, elektr tizimidagi jarayonlarning dinamikasini (generatorni ishga tushirish, UPS kommutatsiyasi va boshqalar) tavsiflash uchun yarim sikl o'rtacha va to'lqin shakllarini ko'rsatadi.
To'lqin shaklini suratga olish funktsiyasi har bir aniqlangan hodisaning 100/120 tsiklini (50/60 Gts) barcha rejimlarda oldindan o'rnatmasdan yozib oladi.
Avtomatik vaqtinchalik ro'yxatga olish to'lqin shakli ma'lumotlarini 6 kVgacha bo'lgan barcha fazalarda bir vaqtning o'zida sekundiga 200 000 namunada yozib oladi.
Fluke Connect® mos keladi* — Fluke Connect mobil ilovasi, shuningdek, PowerLog 430-II ish stoli dasturi orqali hisoblagichdagi maʼlumotlarni koʻrish
Jarayonga kirish va chiqishda foydalanish uchun sanoat xavfsizligi darajasi 600V CAT IV/1000V CAT III
Fluke 438-II bilan mexanik o'lchash funktsiyalari

Elektr dvigatelining momenti
Elektr dvigatel tomonidan ishlab chiqilgan va boshqariladigan mexanik yukga uzatiladigan moment miqdori (ft-lbs yoki Nm da ko'rsatilgan) hisoblanadi. Elektr dvigatelining momenti elektr motorlari tomonidan boshqariladigan aylanadigan uskunaning lahzali mexanik xususiyatlarini tavsiflovchi eng muhim o'zgaruvchidir.

Elektr dvigatelining aylanish chastotasi
Elektr dvigatel milining oniy aylanish tezligi ta'minlanadi. Moment va vosita tezligi qiymatlarining kombinatsiyasi elektr motorlari tomonidan boshqariladigan mexanik aylanadigan uskunaning oniy holatini ifodalaydi.

Elektr dvigatelining mexanik yuki
Elektr dvigatellari tomonidan ishlab chiqilgan haqiqiy mexanik quvvatni o'lchash (hp yoki kVtda ko'rsatilgan) va haddan tashqari yuklanish holatlari bilan to'g'ridan-to'g'ri bog'liqlik nafaqat elektr motori orqali oqimning kattaligi bilan.

Elektr dvigatelining samaradorligi
Mashinada, yig'ish liniyasida, zavodda va / yoki elektr energiyasi foydali mexanik ishga aylantiriladigan boshqa ob'ektda har bir elektr motorining samaradorligini ko'rsatadi. Elektr dvigatellari guruhining samaradorligini to'g'ri qo'shib, ularning umumiy (jamlangan) samaradorligini baholash mumkin. Kuzatilayotgan ish sharoitida kutilayotgan vosita samaradorligi qiymatlarini taqqoslash vosita energiya samaradorligining etarli emasligi bilan bog'liq yo'qotishlarni baholashga yordam beradi.

U qanday ishlaydi
Xususiy algoritmlar va uch fazali oqim va kuchlanish to'lqin shakli ma'lumotlaridan foydalangan holda, Fluke 438-II Quvvat sifati va motor analizatori vosita momentini, tezligini, yukini va samaradorligini hisoblab chiqadi va har soniyada qiymatlarni yangilaydi. O'lchovlarning asosi kuchlanish va oqim to'lqin shaklining xususiyatlarini o'lchash yo'li bilan olingan elektr motorining havo bo'shlig'idagi elektromagnit maydon haqidagi ma'lumotlardir. Mexanik datchiklardan foydalanish va ichki o'rnatilgan sensorlar bilan yuksiz dvigatelni sinovdan o'tkazish yo'q qilinadi, bu esa motorning umumiy samaradorligini har qachongidan ham tezroq tahlil qilish imkonini beradi.
