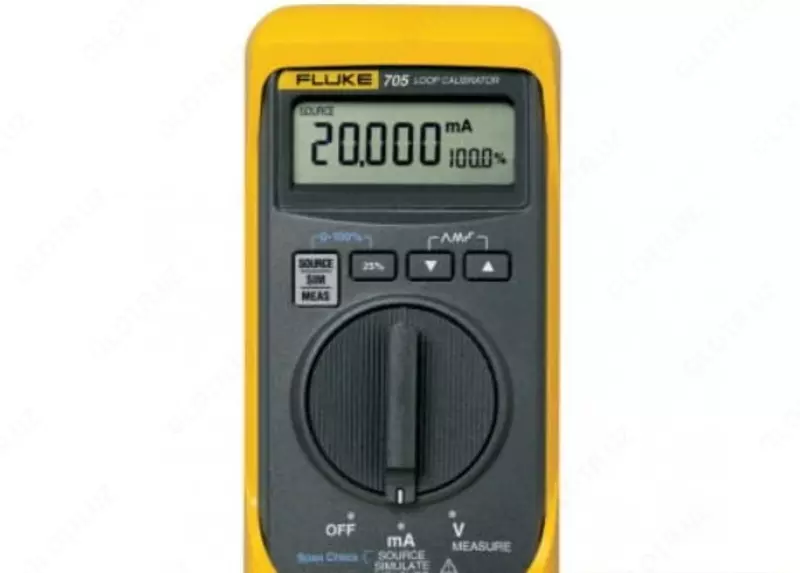

Fluke 705 joriy halqa kalibratori

Jarayonni boshqarish tizimlari, sanoat o'lchash va nazorat qilish komplekslari va ma'lumotlar almashinuvi uchun joriy tsikl interfeysidan foydalanadigan sanoat tarmoqlarining to'g'ri ishlashini ta'minlash uchun ularni vaqti-vaqti bilan kalibrlash va sozlash zarur. Qimmatbaho Fluke 705 Current Loop Calibrator yordamida siz boshqaruv halqalarini tezda sozlashingiz va bunday tizimlarda datchiklar va aktuatorlarni (klapanlar, eshiklar va boshqalar) kalibrlashingiz mumkin.

Fluke 705 joriy halqa kalibratorining xususiyatlari

Fluke 705 oqim kalibratori ikkita asosiy ish rejimiga ega: 0 dan 24 mA gacha bo'lgan oqim o'lchovlari va doimiy kuchlanishni aniqlash (0 dan 28 V gacha).

Joriy o'lchash rejimida Fluke 705 joriy signallarni o'lchaydi, ishlab chiqaradi va simulyatsiya qiladi, bu sizga sanoat oqim o'tkazgichlari va aktuatorlarini sinab ko'rish va sozlash imkonini beradi. O'lchov natijalarini milliamper va foizlarda bir vaqtning o'zida ko'rsatish signal darajasini nazorat qilishni sezilarli darajada soddalashtiradi, olingan natijalarni talqin qilishda noaniqlikni yo'q qiladi.

Qurilmani voltmetr rejimida ishlatib, siz sensorlar, konvertorlar, kontaktlarning zanglashiga olib, uzatish moslamalari va boshqalarning chiqishidagi kuchlanishni o'lchashingiz mumkin.

Chiziqlilikni tekshirish uchun siz qadam o'lchash rejimidan foydalanishingiz mumkin. An'anaviy boshqaruvga ega (noniusni aylantirish) boshqa modellardan farqli o'laroq, bu kalibrator o'lchovlar vaqtida vaqtni tejaydigan diskret qadam o'sishiga ega ("25%" tugmachasini bosib).

Maqsad:
Fluke 705 joriy halqalarni kalibrlash, texnik xizmat ko'rsatish va nosozliklarni bartaraf etish uchun cho'ntak o'lchamdagi asbobdir. O'lchovlarni tez va oson talqin qilish uchun mA va % ni bir vaqtning o'zida ko'rsatadi. Tez yoki sekin jarayonlarni tanlash joriy tsiklni sinab ko'rishda bir xil chiqish signallariga olib keladi. Belgilangan intervalni tezda tasdiqlash uchun "Interval tekshiruvi". Kalibrator korpusi zarbalar, chang va namlikdan himoyalangan.

Xususiyatlari va afzalliklari:
Ko'p qirralilik. Fluke 705 analog (4 dan 20 mA gacha signal diapazoni) va raqamli (0 va 20 mA darajali) tizimlarni kalibrlash uchun ishlatilishi mumkin;
Foydalanish qulayligi. Qurilma katta, o'qilishi oson displey va oddiy tugmachani boshqarish bilan jihozlangan;
Foydalanish qulayligi uchun oddiy katta tugma interfeysi
Ma'lumotlarning bir vaqtning o'zida milliamper va % da ko'rsatilishi
0,02% gacha aniqlik
Joriy signallarni o'lchaydi, yaratadi va simulyatsiya qiladi
25% qadam tugmasi chiziqlilikni tez va oson tekshirishni ta'minlaydi
"O'rnatishni tekshirish" funksiyasi nol nuqtasi va tekshirish oralig'ini tezkor tasdiqlashni ta'minlaydi
Sekin, tez rampa (arra bazasi) va qadam funktsiyalari
Ichki 24 voltli pastadir quvvati, shuning uchun siz bir vaqtning o'zida raqamli multimetrdan foydalanmasdan konverterni quvvatlantirishingiz va o'qishingiz mumkin;
Odatiy ishga tushirish 0-20 milliamper yoki 4-20 milliamper
Oson almashtiriladigan bitta 9V batareya
