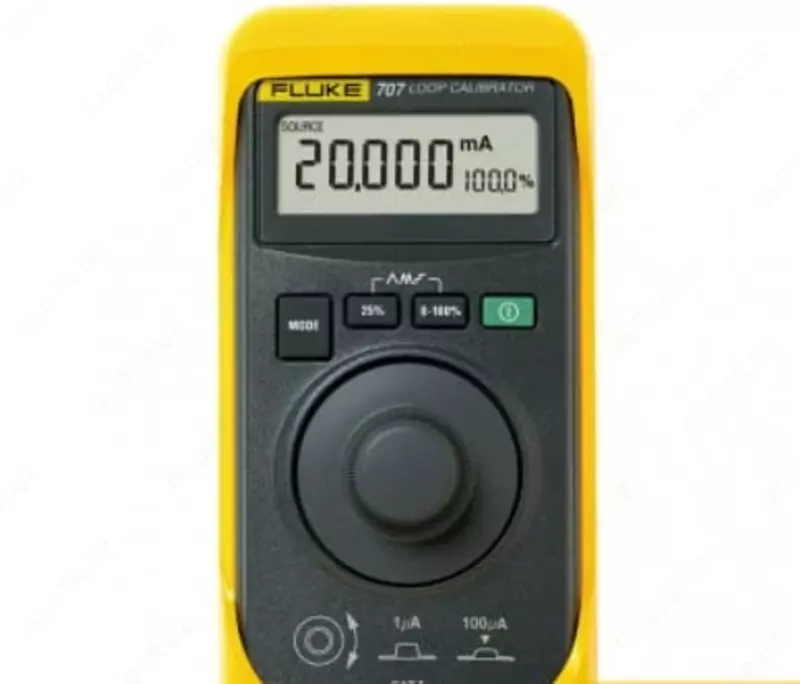

Fluke 707 joriy halqa kalibratori

Ko'pincha masofaviy komponentlar (aktuatorlar, ro'yxatga olish elementlari, transduserlar va boshqalar) HART standartidan foydalangan holda sanoat tarmoqlariga ulanadi, bu esa joriy tsikl orqali aqlli qurilmalarni boshqarish uchun raqamli ma'lumotlarni uzatishni amalga oshirish imkonini beradi. Fluke 707 kalibratori yordamida siz nafaqat faol va passiv tarmoq komponentlarini analog tsikl interfeysi bilan, balki HART qurilmalarini ham sinab ko'rishingiz va sozlashingiz mumkin.

Fluke 707 kalibratorining xususiyatlari

Fluke 707 joriy pastadir kalibratori Fluke 705 bilan o‘xshash o‘lchash imkoniyatlariga ega, lekin ko‘proq aniqlik va funksionallikni taklif etadi. Uning yordamida siz sanoat jarayonlarini boshqarish tizimlari va sanoat tarmoqlaridagi halqalarni, sensorlar va aktuatorlarni sinab ko'rish va sozlash uchun oqim halqalarini o'lchashingiz, yaratishingiz va simulyatsiya qilishingiz, shuningdek, uzatish liniyalarida (datchiklarni quvvatlantirish uchun ishlatiladi) va tarmoq komponentlarining chiqishlarida doimiy kuchlanishni o'lchashingiz mumkin. .

Fluke 707 kalibratori 250 ohm o'lchash halqasi qarshiligiga ega bo'lgani uchun bu model HART uskunasini kalibrlash uchun ishlatilishi mumkin.

Chiziqlilikni tekshirishda qadam o'sishi nafaqat diskret (25% ga, mos keladigan tugmani bosish orqali), balki silliq (sobit aylanadigan nous yordamida) ham amalga oshirilishi mumkin, bu kalibrlashni amalga oshirishda ko'proq moslashuvchanlikni ta'minlaydi. Boshqaruvning maqbul joylashuvi tufayli siz qurilmani bir qo'l bilan boshqarishingiz mumkin.

Kirish kuchlanishidan himoyalanish qurilmaning elektronikasini favqulodda vaziyatlarda buzilishdan va tarmoqdagi to'satdan ortiqcha yuklanishdan himoya qiladi.

Kalibratorni o'lchovlarga tayyorlashda siz o'rnatishni tekshirish funktsiyasidan foydalanib, oraliqni, shuningdek, nol nuqta darajasini tezda tekshirishingiz mumkin.

Maqsad:
Fluke 707 joriy halqa kalibratori tez aylanish jarayonini sinab ko'rish uchun mo'ljallangan. Katta raqamli displey bilan u o'rnatilgan qiymatlarni ko'rsatadi. U aniq joriy qiymatni (mA) o'rnatish imkonini beruvchi yangi Quick Click interfeysi bilan jihozlangan. Tutqichni bir marta bosish orqali aylantirish, chiqish oqimi parametrlarini 0,001 mA ga o'zgartiradi. Bosilgan tugmani aylantirish har bir "klik" bilan qiymatlarni 0,100 mA ga o'zgartiradi. Kalibrator korpusi zarbalar, chang va namlikdan himoyalangan. Fluke 707 kalibratori HART uskunasiga mos keladi. HART TM funktsiyasi sinovdan o'tkazilayotgan qurilma va 24 V quvvat manbai o'rtasidagi yuk qarshiligi kamida 250 ohm bo'lishi sharti bilan asbobni oqim halqasiga ketma-ket ulash imkonini beradi.

Xususiyatlari va afzalliklari:
Bir qo'l bilan boshqariladigan katta displey va qulay interfeys
Tez va oson o'qish uchun mA va % ni bir vaqtda ko'rsatish0.
015% - bu narx guruhidagi kalibratorlar orasida mA oqim o'lchovlarining eng yaxshi aniqligi;
mA o'lchash va simulyatsiya uchun 1 mA ruxsat
Foydalanish qulayligi uchun oddiy katta tugma interfeysi
Ma'lumotlarning bir vaqtning o'zida milliamper va % da ko'rsatilishi
Joriy signallarni o'lchaydi, yaratadi va simulyatsiya qiladi
25% qadam tugmasi chiziqlilikni tez va oson tekshirishni ta'minlaydi
"O'rnatishni tekshirish" funksiyasi nol nuqtasi va tekshirish oralig'ini tezkor tasdiqlashni ta'minlaydi
Sekin, tez rampa (arra bazasi) va qadam funktsiyalari
Raqamli multimetrdan foydalanmasdan bir vaqtning o'zida konvertorni quvvatlantirish va o'qish mumkin bo'lgan ichki 24 voltli pastadir quvvati
Odatiy ishga tushirish 0-20 milliamper yoki 4-20 milliamper
Oson almashtiriladigan bitta 9V batareya
1 mkA va 100 mkA o'lchamlari bilan chiqish oqimi parametrlarini bosqichma-bosqich sozlash.
