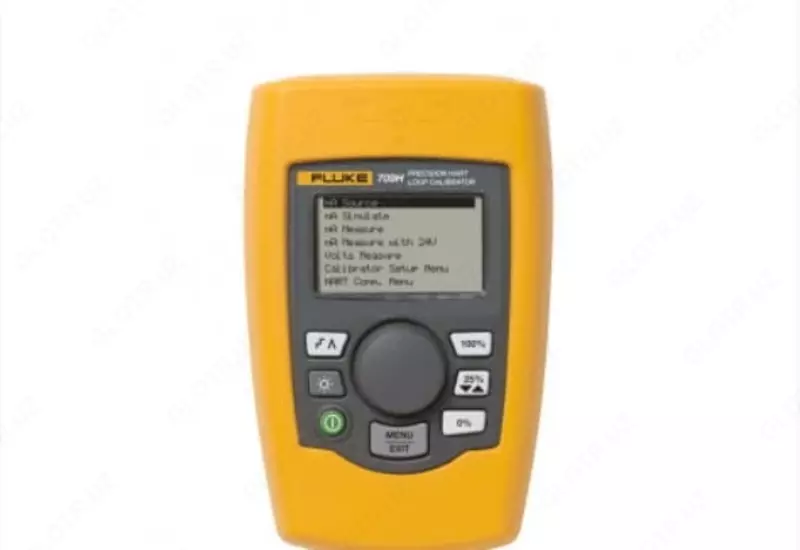

Fluke 709H joriy halqa kalibratori

Fluke 709H mA halqa kalibratori vaqtni tejash va yuqori sifatli natijalarni olish uchun moʻljallangan. 709H kalibratori HART aloqa qobiliyatiga ega va universal va umumiy HART buyruqlarining ma'lum bir to'plamini qo'llab-quvvatlaydi. Bu 709H ni noyob qurilmaga aylantiradi, u nafaqat arzon va ixcham halqa kalibratori, balki samarali HART aloqa vositasidir.
Xarakterli
Fluke 709H kalibratori foydalanuvchilar uchun qulay interfeys va Tez o‘rnatiladigan aylanma tugmaga ega. Qurilma kuchlanish, oqim yoki quvvatni o'lchash yoki modellashtirish uchun vaqtni qisqartirishga imkon beradi. Himoya sumkasi qo'lingizga qulay joylashadi va katta yoritilgan displey hatto qorong'u va tor sharoitlarda ham oson o'qishni ta'minlaydi.

Fluke 709H kompyuterlar va ixtisoslashtirilgan hisoblash qurilmalari, kirishni boshqarish va boshqarish tizimlari, shuningdek, ularning ishlashida joriy aylanish printsipidan foydalanadigan har qanday boshqa sanoat elektronikalarini diagnostika qilish uchun mo'ljallangan. Kalibrator kirishga mos yozuvlar boshlash signalini etkazib berish orqali sensorlar, boshqaruv sxemalari va alohida elektron modullarning uzatish funktsiyalarini tekshirish uchun ishlatiladi, so'ngra kontaktlarning zanglashiga olib chiqishdagi signal parametrlarini o'lchash.

Fluke 709H kalibratori 0-30 V doimiy va 24 mA gacha oqim hosil qiladi, chastota javobini o'lchash rejimi esa -25 dan 125% gacha o'zgarishi mumkin. HART protokolini qo'llab-quvvatlash o'qilayotgan signalning chastotali modulyatsiyasini ta'minlaydi, bu bir vaqtning o'zida bir nechta qurilmalarni sinab ko'rish imkonini beradi va shuningdek, qurilmaning funksionalligini sezilarli darajada kengaytiradi. Masalan, sinovdan o'tayotgan sxemalarning xabarlari va elektron belgilari mavjud bo'lib, raqamli-analogli konvertorlar va video sensorlar (PV) bilan ishlash soddalashtirilgan.

Fluke 709H kalibratori 20 .csv yoki .txt fayllar uchun xotiraga ega bo'lib, individual parametrlarni bevosita yuklash imkonini beradi. Qurilmaning interfeysini o'rganish va boshqarish oson. Qurilma EN61326 sinfiga javob beradigan elektromagnit moslashuvga ega va -10 °C dan 55 °C gacha bo'lgan haroratlarda va 10-95% havo namligida kondensatsiyasiz ishlashga qodir. Kalibrator 40 soat uzluksiz ishlashni ta'minlovchi 6 ta AAA batareyasi bilan quvvatlanadi.

709H quyidagi xususiyatlarga ega:

Ushbu toifadagi qurilmalar orasida eng yuqori aniqlik: o'lchangan qiymatning 0,01%
(6) standart AAA batareyalari bilan quvvatlanadigan mustahkam, ixcham dizayn
Tez sozlash tugmasi bilan intuitiv interfeysni sozlash va boshqarish oson
HART aloqasi uchun o'rnatilgan 250 Ohm rezistor
mA o'lchash rejimi bilan 24 VDC dan pastadir quvvat manbai (-25% dan 125% gacha)
mA oqim o'lchash diapazonlarida 1 mA va kuchlanishni o'lchash diapazonlarida 1 mV o'lchamlari
Barcha turdagi o'lchovlar uchun oddiy ikki simli ulanish
Batareya quvvatini tejash uchun avtomatik o'chirish (30 daqiqagacha sozlanishi)
Sozlanishi qadam va tezlanish vaqti soniyalarda
Sozlanishi diapazonni tanlash (0-20mA yoki 4-20mA)
Sinov lampalari (% tugmalari yordamida o'rnatilgan oqim qiymatlarini mAda taqlid qilish)
Maxsus HART funktsiyalariga quyidagilar kiradi:

Kalibrlash ma'lumotlarini tezroq uzatish. 709H/Track dasturi va kabeldan foydalangan holda zavoddagi barcha HART transmitterlarining parametrlarini (.csv) yoki (.txt) formatida hujjatlashtiring.
Muammolarni bartaraf etish uchun ma'lum bir transmitterda ma'lumotlarni jurnalga yozing va yozib oling. Ma'lumotlar jurnali funksiyasi 1 dan 60 sekundgacha o'lchov oralig'ini tanlash va 9800 ta yozuv yoki 99 seansgacha bo'lgan ma'lumotlarni saqlash hajmini ta'minlaydi. Har bir ma'lumot to'plamida 709H o'lchov natijalari, barcha to'rtta jarayon parametrlari va standart holat parametrlari mavjud.
Ma'lumotlar almashinuvi rejimida operator qurilmaning asosiy ma'lumotlarini o'qishi, HART protokolini qo'llab-quvvatlaydigan transmitterlarning ko'pchiligida diagnostika va kalibrlash sozlamalarini amalga oshirishi mumkin. Ilgari bu faqat maxsus kommunikator, yuqori darajadagi ko'p funksiyali kalibrator yoki HART protokoli modemiga ega noutbuk yordamida mumkin edi. Fluke 709H shuningdek, deyarli har qanday texnologik muhandisga HART qurilmalariga xizmat ko'rsatish va qo'llab-quvvatlash imkonini beradi.
