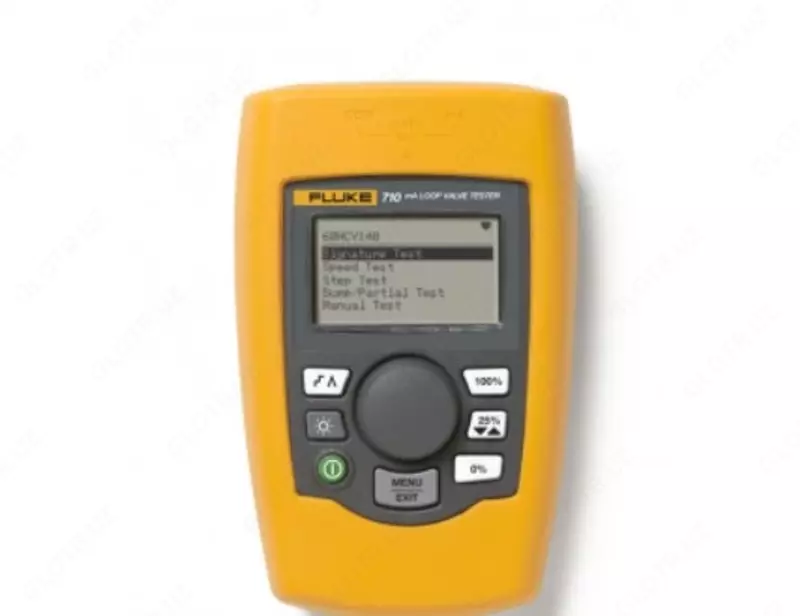

Fluke 710 joriy halqa kalibratori

Smart klapanlarni sinovdan o'tkazish endi har qachongidan ham oson

Fluke 710 vana sinov halqasi kalibratori HART aqlli klapanlarini tez va oson sinovdan o‘tkazish uchun mo‘ljallangan. O'rnatilgan sinov protseduralari va intuitiv foydalanuvchi interfeysi bilan 710 sinov klapanlarini tez va oson qiladi va tez vana tekshiruvi diagnostikasi natijalari texnik xizmat ko'rsatish qarorlarini tez qabul qilishga yordam beradi. Tez klapan sog'lig'ini tekshirish sizning klapaningiz yaxshi, marginal yoki yomon ish holatida ekanligini aytib beradi, shuning uchun siz qo'shimcha texnik xizmat ko'rsatish zarurligini tezda hal qilishingiz mumkin.

Valf sinov funktsiyasi va HART aloqasi bilan nozik oqim pastadir kalibratori

710 Valve Test Current Loop Calibatorning o'rnatilgan HART aloqa qobiliyati bilan foydalanuvchi 4-20 mA signalni qo'llashi mumkin, bunda aqlli boshqaruv valfini harakatga keltirishi mumkin, shu bilan birga valf harakatlanayotganligini aniqlash uchun klapanning HART qayta aloqa signalini sharhlaydi. kutilgan pozitsiyaga. Joylashuv ma'lumotlariga qo'shimcha ravishda, HART aloqa protokoli valfning ichki oqim-bosim konvertori tomonidan ta'minlangan o'lchangan bosimni (valfni harakatga keltiradigan) aniqlash uchun ishlatilishi mumkin.

710 tizimi o'rnatilgan sinov tartiblariga ega bo'lib, mA signalini avtomatik ravishda oshiradi va o'zgartiradi, bu esa HART holatini va boshqaruv klapanining bosimini kuzatishda tugmachani bosish orqali klapanlarning holati haqida to'liqroq tasvirni beradi.

Oldindan tuzilgan valf testlari, tezkor javoblar

710 ga o'rnatilgan valfni sinovdan o'tkazish tartiblari:

Qo'lda sinov; HART protokoli orqali past oqim signallarini qo'lda o'zgartirish va pozitsiya va bosim o'zgarishlari haqidagi ma'lumotlarni ko'rish
0-100-0% pozitsiyasini yoki 0-100-0% oralig'ida valfni harakatga keltiradigan bosimni qayd etishda past oqim signallarining butun diapazonda 4 dan 20 mA dan 4 mA gacha o'zgarishi
Vana kiritishidagi past oqim signallarini bosqichma-bosqich o'zgartirish va past oqimli kirish signallaridagi o'zgarishlarga valfning javobini baholash
Vana qanchalik tez ochilishi yoki yopilishini aniqlash uchun tezlik testlari
Siqilish/qisman zarba sinovi, bu klapanlarni real vaqtda sinab ko'rish uchun ma'lum bir diapazonda sinovdan o'tkazishga yordam beradi
ValveTrack ™ dasturiy ta'minoti qo'shimcha tahlil qilish va tendentsiyalarni aniqlash imkonini beradi

710 xotirasida yozib olingan va saqlangan valf sinov natijalari keyinchalik tahlil qilish uchun ValveTrack™ dasturiga yuklab olish mumkin.

ValveTrack™ dasturi quyidagi funktsiyalarni bajarishga imkon beradi:

Yuklab oling, chop eting va maydonda yozilgan valf sinov natijalarini grafik ko'rsating
Oldin yuklangan natijalarni oxirgi sinov natijalari bilan solishtirish
HART teg identifikatori bo'yicha valf sinovlari tarixini ko'ring
Microsoft Excel® da keyingi tahlil qilish uchun CSV formatida vana sinov ma'lumotlarini eksport qiling
Vaqtni tejaydi, yechimlarni taklif qiladi

Boshqa narsalar qatorida, 710 quyidagi funktsiyalarga ega:

Maydonga HART ma'lumotlarini yozib oling. 710 dala ma'lumotlarini yozib olgandan so'ng, ValveTrack™ dasturi sizga HART konfiguratsiyasini zavoddagi (20) tagacha HART qurilmasidan yuklab olish, shuningdek (.csv) yoki (.txt) formatidagi ma'lumotlarni chiqarish imkonini beradi.
Joriy tsiklni o'lchash natijalari va HART ma'lumotlarini muammolarni bartaraf etish va halqani sozlash uchun maxsus transduserdan yozib olish mumkin. Ma'lumotlar jurnali funksiyasi 1 dan 60 soniyagacha bo'lgan ro'yxatga olish oraliqlari va 4910 tagacha yozuv yoki 99 ta individual seansning ma'lumotlarni saqlash hajmini tanlash imkonini beradi. Har bir yozuv mAdagi joriy o'lchovni va barcha to'rtta jarayon o'zgaruvchisini o'z ichiga oladi.
