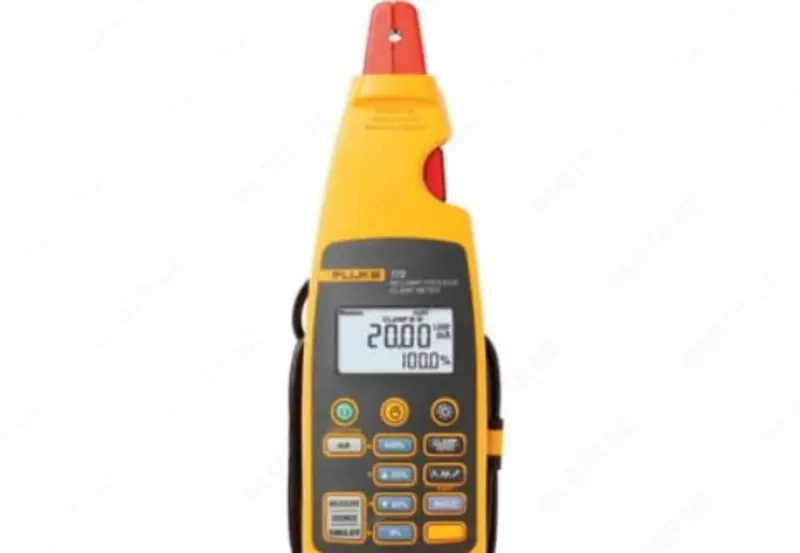

Fluke 772 joriy halqa kalibratori

Joriy pastadir interfeysi bilan avtomatlashtirilgan boshqaruv tizimlariga xizmat ko'rsatish va sozlashda alohida elementlarning xizmat ko'rsatishi va to'g'ri ishlashini, shuningdek, aloqa liniyalari va yo'llarida boshqaruv signallarining to'g'ri o'tishini kuzatish kerak. Kontaktsiz past oqim o'lchovlariga qo'shimcha ravishda (kichikroq Fluke 771 bilan amalga oshirilishi mumkin), Fluke 772 Current Loop Calibratator joriy signallarni ishlab chiqishi va simulyatsiya qilishi mumkin, bu esa avtomatlashtirilgan boshqaruv tizimlarini yanada samaraliroq kalibrlash imkonini beradi (joriy halqa interfeysi bilan) va sanoat avtomatizatsiyasining sensorlar, mantiqiy kontrollerlar va aktuatorlarning ishlashidagi nosozliklarni bartaraf etish.

Fluke 772 kalibratorining xususiyatlari

Fluke 772 mA halqa kalibratori bilan siz:

to'g'ridan-to'g'ri uskunaning ishlashi paytida kontaktsiz usul yordamida (sxemani buzmasdan) past oqim liniyalarida oqim kuchini o'lchash;
ishlab chiqarilgan 4-20 mA signallari yordamida oqim bosimi konvertorlari va boshqaruv tizimlarining kirish va chiqishlarini tekshirish;
4-20 mA gacha bo'lgan kirish oqimi signallarini taqlid qilish (arra tish signalining sekin yoki tez takrorlanishi yoki signalning 25% ga qadam ortishi bilan) va chiqish signalini o'lchash orqali boshqaruv tizimlarining ishlashini nazorat qilish;
ichki zanjirdagi oqim kuchini bir vaqtning o'zida o'lchash bilan kalibratorning ichki manbasidan quvvat manbai bilan tizimning passiv elementlarini sinovdan o'tkazish;
o'lchash pallasida o'rnatilgan qo'shimcha 250 Ohm rezistorni kiritish orqali HART qurilmalarini kalibrlash.
Fluke 772 mA qisqich o'lchagich halqa kalibratori o'lchovlarni olayotganda raqamli displeyni ham, signal kuchini foizli ko'rsatishni ham ta'minlaydi, bu sizga sensorlarni va joriy aylanish interfeysi bilan uskunalarni boshqarishni yanada samaraliroq sozlash imkonini beradi.

Qulay o'lchovlarni ta'minlash uchun qurilma korpusida joriy qisqichni o'rnatish joyi ostida maxsus ushlagich mavjud bo'lib, u sizga o'lchash datchigini mahkamlash yoki Fluke ToolPak moslamasi yordamida kalibratorni o'lchash joyi yaqiniga osib qo'yish imkonini beradi. ish.

Vaqtni tejash, joriy halqani buzmasdan 4-20 mA signal o'lchovlarini bajaring.

Quyidagi tadbirlarga qancha vaqt sarflaysiz?

Simni ochish va joriy pastadirda uzilish yaratish orqali mA oqim o'lchovlarini olish
Loopni ajratish uchun nazorat xonasiga qo'ng'iroq qiling
Masofadan boshqarish pulti orqali analog kirish/chiqishni tekshirish
Past oqim (mA) o'lchash kirish va chiqishlari orqali qurilmalarning nosozliklarini bartaraf etish
Noqonuniy nosozliklar va nosozliklar bilan 4 dan 20 mA gacha bo'lgan oqim davrlarini ta'mirlash.
Qo'shimcha vositalar uchun ustaxonaga qayting
Agar band kuningizda vaqtingiz kam bo'lsa, Fluke 77X past oqim qisqich o'lchagichni oling. Ular vaqtingizni sarflashingiz kerak bo'lgan tadbirlarni qisqartirish orqali vaqt va pulni tejash imkonini beradi. Endi siz 4 dan 20 mA gacha bo'lgan oqimlar bilan kontaktlarning zanglashiga olib, oqim aylanishini buzmasdan yoki tizimni o'chirmasdan hal qilishingiz mumkin.

Quyida 77X seriyali past oqim qisqich o'lchagich siz uchun qanday foydali bo'lishi mumkinligiga misollar keltirilgan:

Past oqim qisqichining xususiyatlari Ilova Vaqt va pulni tejang: PLC asosidagi boshqaruv tizimlarining analog kiritish-chiqarish tizimida past oqimlarni oqim halqasini buzmasdan o'lchang (771, 772 va 773) Kam doimiy oqimlarni o'lchash Ishlab chiqarish ko'rsatkichlarini haqiqiy jismoniy qiymat bilan solishtiring O'lchash Chiqish signallari transduserlari oqim halqasini buzmasdan (771, 772 va 773) Avtomatlashtirish tizimlari va ishlab chiqarish uskunalarini joriy halqani buzmasdan muntazam texnik xizmat ko'rsatish va nosozliklarni bartaraf etish Ishlab chiqarish jarayoniga hech qanday xalaqit bermaydi Uzatma kabeli bilan olinadigan qisqichlar (771, 772 va 773) O'lchovlarni olish erishish qiyin bo'lgan joylarda Murakkab vaziyatlarda o'lchovlarni amalga oshirishga imkon beradi Zanjirlarda past oqim signallarini yaratish/simulyatsiya qilish va o'lchash (oqim davrining uzilishi bilan) (772 va 773) Kontaktsiz o'lchovni tasdiqlash. Bir nechta nosozliklarni bartaraf etish vositalarining funksiyalarini bittaga (manba/simulyator) birlashtiring. Kontaktsiz o‘lchash usuli yordamida yomon signalni aniqlagandan so‘ng muammoni bartaraf etish uchun halqa kalibratori uchun do‘konga qaytish zaruratini bartaraf qiling Doimiy kuchlanishni yaratish va o‘lchash (faqat 773 ta) Bajarish nosozliklarni bartaraf etish va kuchlanish signali kirish / chiqish qurilmalari 24 V pastadir quvvati mavjudligini o'lchash jarayoni signallari. 1 dan 5 V gacha yoki 0 dan 10 V gacha diagramma yozish moslamasini sinovdan o'tkazish I/O - 4 dan 20 mAgacha (faqat 773 ta) Ikki kanalli past oqim ishlab chiqarish va nosozliklarni bartaraf etish uchun o'lchash Vanalarga 4 - 20 mA signallarni ishlab chiqaradi va past oqim bloklarini hosil qiladi. chiqish signallari holatidagi o'zgarishlarni bir vaqtning o'zida o'lchash bilan signallar 4 - 20 mA. O'lchangan signal chiqishi
