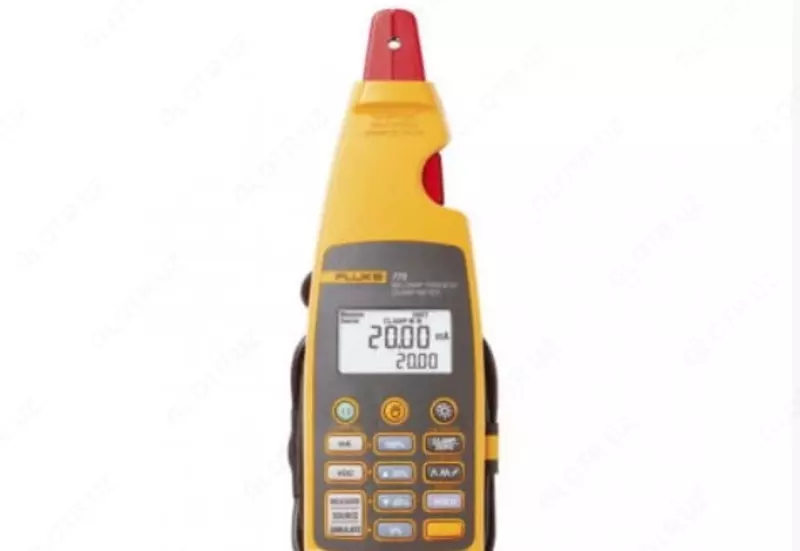

Fluke 773 joriy halqa kalibratori

Ishlab chiqarishda qo'llaniladigan texnologik jarayonlarni boshqarishning zamonaviy tizimlari va sanoat avtomatlashtirish uskunalari o'zining xilma-xilligi bilan ajralib turadi. Agar eng oddiy tizimlar to'g'ri ishlashini ta'minlash uchun minimal sozlashlarni talab qilsa, texnologik jarayonlarni boshqaradigan murakkab avtomatlashtirilgan liniyalar va avtomatlashtirishda barcha funktsional elementlarni (datchiklar, ro'yxatga olish va aktuator qurilmalari, dasturlashtiriladigan kontrollerlar va boshqalar) oldindan kalibrlash kerak va shuningdek, bu maqsadda yuqori aniqlikdagi ko'p funktsiyali asboblardan foydalangan holda sozlash tizimlarini bir butun sifatida amalga oshiradi. Fluke 773 joriy kalibratori Fluke 771 ajratib olinadigan qisqich o‘lchagichning joriy halqa kalibratori, signal generatori va ko‘p funksiyali multimetrning afzalliklarini o‘zida mujassam etgan, shuning uchun siz undan joriy halqa interfeyslari bilan boshqaruv tizimini tuzatish vazifalarining keng doirasi uchun foydalanishingiz mumkin.

Fluke 773 kalibratorining xususiyatlari:

Yosh Fluke 772 modelidan farqli o'laroq, Fluke 773 kalibratori nafaqat oqim signallarini, balki doimiy kuchlanish signallarini, shuningdek, kirish/chiqish kuchlanish signallarini ham o'lchash va yaratish imkonini beradi, bu esa hisoblagichni qo'llash doirasini sezilarli darajada kengaytiradi.

Sinov o'tkazgichlarini kalibratorga ulab, siz turli shakldagi (yoki kuchlanishdagi) kichik oqim signalini yaratishingiz va uni sinovdan o'tkazilayotgan qurilmaning kirishiga yuborishingiz mumkin, bir vaqtning o'zida qisqich o'lchagich yordamida chiqishdagi oqim signalini kuzatishingiz mumkin. konvertorlar va kontrollerlarni har tomonlama tekshirish.

O'zining kichik birodarlari singari, past oqimlarni o'lchash uchun qisqich o'lchagichli Fluke 773 oqim halqali kalibratori ichki quvvat manbai bilan jihozlangan, shuning uchun u nafaqat faol (mos yozuvlar kuchlanish manbai bilan), balki passiv elementlarni ham sinab ko'rish va sozlash uchun ishlatilishi mumkin. nazorat qilish tizimlari.

Fluke 773 kalibratorining afzalliklari:

Ko'p qirrali va ko'p funktsionallik. MEASURE/SOURCE/SIMULATE tugmasidan foydalanib, siz oqim va kuchlanish signallarini o'lchash, yaratish yoki simulyatsiya qilish rejimini tanlashingiz mumkin;
Yuqori xavfsizlik. Qisqich o'lchagich foydalanuvchini tasodifiy elektr toki urishidan himoya qiluvchi "taktil to'siq" bilan jihozlangan.

Vaqtni tejash, joriy halqani buzmasdan 4-20 mA signal o'lchovlarini bajaring.

Quyidagi tadbirlarga qancha vaqt sarflaysiz?

Simni ochish va joriy pastadirda uzilish yaratish orqali mA oqim o'lchovlarini olish
Loopni ajratish uchun nazorat xonasiga qo'ng'iroq qiling
Masofadan boshqarish pulti orqali analog kirish/chiqishni tekshirish
Past oqim (mA) o'lchash kirish va chiqishlari orqali qurilmalarning nosozliklarini bartaraf etish
Noqonuniy nosozliklar va nosozliklar bilan 4 dan 20 mA gacha bo'lgan oqim davrlarini ta'mirlash.
Qo'shimcha vositalar uchun ustaxonaga qayting
Agar band kuningizda vaqtingiz kam bo'lsa, Fluke 77X past oqim qisqich o'lchagichni oling. Ular vaqtingizni sarflashingiz kerak bo'lgan tadbirlarni qisqartirish orqali vaqt va pulni tejash imkonini beradi. Endi siz 4 dan 20 mA gacha bo'lgan oqimlar bilan kontaktlarning zanglashiga olib, oqim aylanishini buzmasdan yoki tizimni o'chirmasdan hal qilishingiz mumkin.

Quyida 77X seriyali past oqim qisqich o'lchagich siz uchun qanday foydali bo'lishi mumkinligiga misollar keltirilgan:

Past oqim qisqichining xususiyatlari Ilova Vaqt va pulni tejang: PLC asosidagi boshqaruv tizimlarining analog kiritish-chiqarish tizimida past oqimlarni oqim halqasini buzmasdan o'lchang (771, 772 va 773) Kam doimiy oqimlarni o'lchash Ishlab chiqarish ko'rsatkichlarini haqiqiy jismoniy qiymat bilan solishtiring O'lchash Chiqish signallari transduserlari oqim halqasini buzmasdan (771, 772 va 773) Avtomatlashtirish tizimlari va ishlab chiqarish uskunalarini joriy halqani buzmasdan muntazam texnik xizmat ko'rsatish va nosozliklarni bartaraf etish Ishlab chiqarish jarayoniga hech qanday xalaqit bermaydi Uzatma kabeli bilan olinadigan qisqichlar (771, 772 va 773) O'lchovlarni olish erishish qiyin bo'lgan joylarda Murakkab vaziyatlarda o'lchovlarni amalga oshirishga imkon beradi Zanjirlarda past oqim signallarini yaratish/simulyatsiya qilish va o'lchash (oqim davrining uzilishi bilan) (772 va 773) Kontaktsiz o'lchovni tasdiqlash. Bir nechta nosozliklarni bartaraf etish vositalarining funksiyalarini bittaga (manba/simulyator) birlashtiring. Kontaktsiz o‘lchash usuli yordamida yomon signalni aniqlagandan so‘ng muammoni bartaraf etish uchun halqa kalibratori uchun do‘konga qaytish zaruratini bartaraf qiling Doimiy kuchlanishni yaratish va o‘lchash (faqat 773 ta) Bajarish nosozliklarni bartaraf etish va kuchlanish signali kirish / chiqish qurilmalari 24 V pastadir quvvati mavjudligini o'lchash jarayoni signallari. 1 dan 5 V gacha yoki 0 dan 10 V gacha diagramma yozish moslamasini sinovdan o'tkazish I/O - 4 dan 20 mAgacha (faqat 773 ta) Ikki kanalli past oqim ishlab chiqarish va nosozliklarni bartaraf etish uchun o'lchash Vanalarga 4 - 20 mA signallarni ishlab chiqaradi va past oqim bloklarini hosil qiladi. chiqish signallari holatidagi o'zgarishlarni bir vaqtning o'zida o'lchash bilan signallar 4 - 20 mA. O'zgartirish
