FS735 - 14 kanalli tarqatish tizimi

14 kanalli FS735 tarqatish tizimining xususiyatlari:

Yo'naltiruvchi osilatorlarning ko'p kanalli chastotalarni taqsimlash tizimi, CMOS mantiqiy signali, keng polosali kuchaytirgich (variantga qarab)

Bir blokdagi kanallar soni: 7

Distribyutor: 10 yoki 5 MGts tayanch chastotasi (variantga qarab), amplitudani tenglashtirish, past umumiy faza shovqini, kanallar orasidagi izolyatsiyaning yuqori darajasi

CMOS distribyutori: 1 kŌ kirish empedansi, keng histerezis, yuqori chiqish darajasi, tez ko'tarilish vaqti

Keng polosali kuchaytirgich: asosiy kirish empedansi 50 yoki 70 ohm (variantga qarab), tekis chastotali javob, keng dinamik diapazon, past shovqin

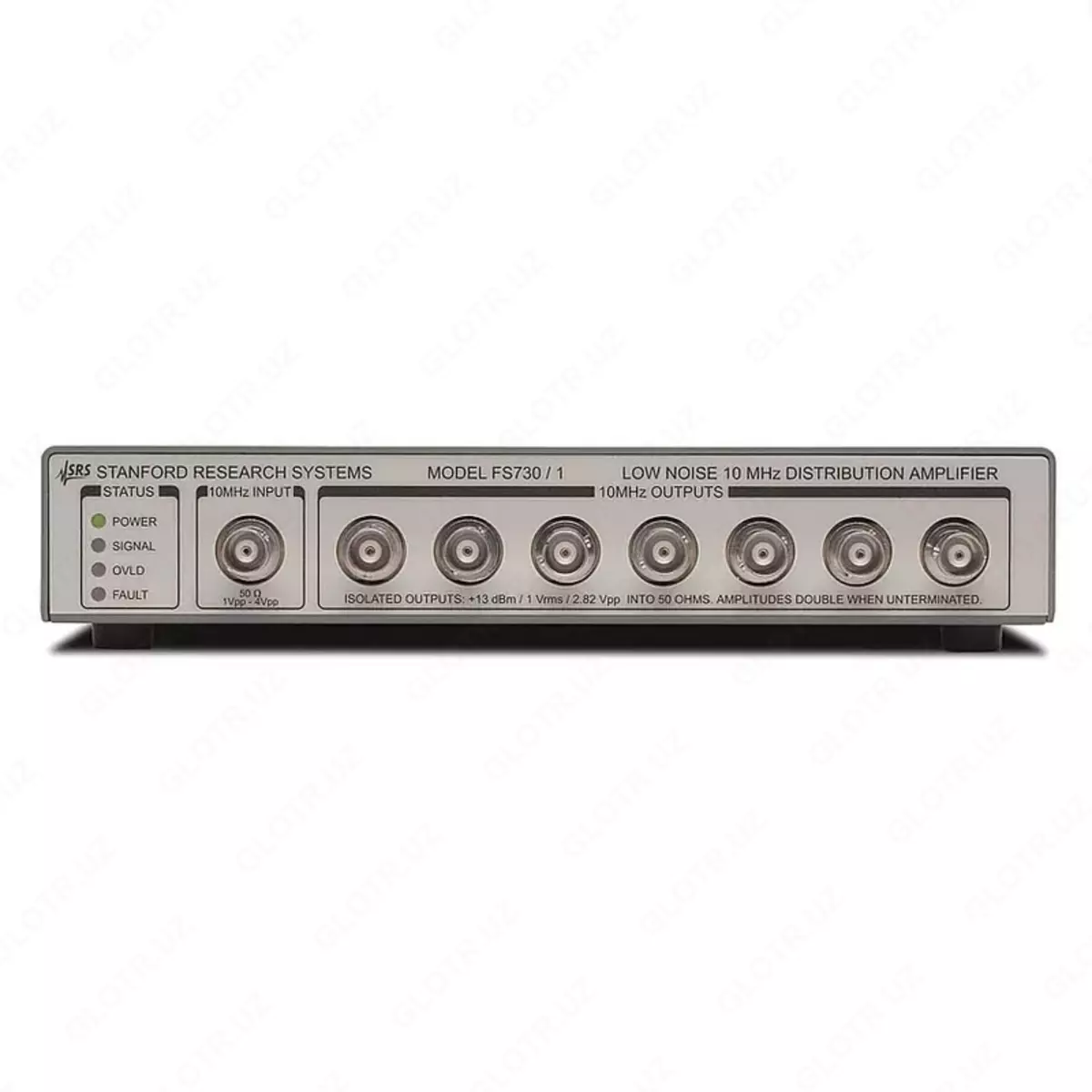

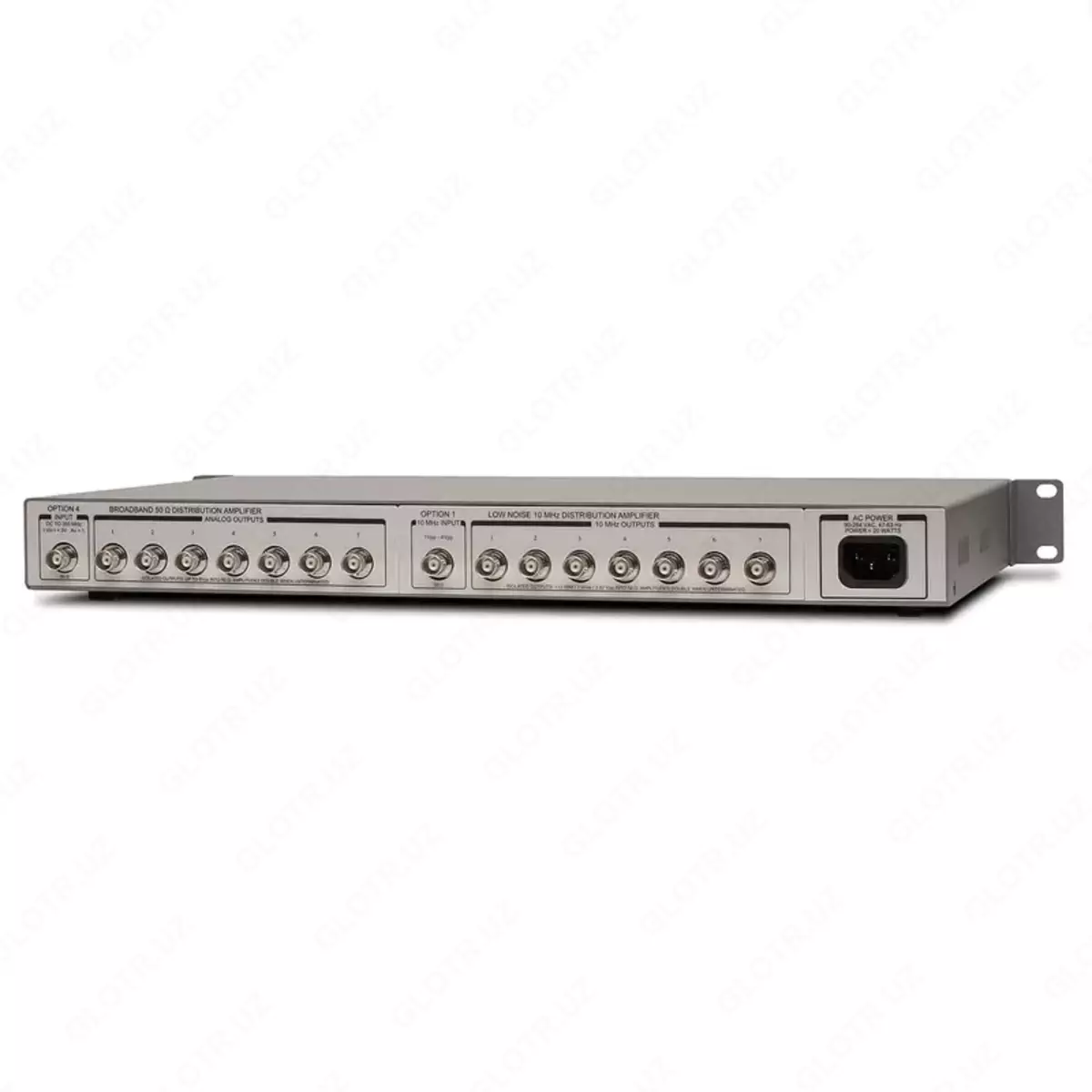

Amalga oshirish variantlari: FS730 - stol usti, FS735 - rafga o'rnatish (19")

FS730 uchun opsiya: 19 dyuymli tokchani o'rnatish to'plami

14 kanalli FS735 tarqatish tizimining texnik xususiyatlari:

MA'LUMOT CHASTOSATLARI DISTRIBUTORI

ELEKTR SIGNAL KIRISH

BNC ulagichi turi

Chastotalar 5 MGts, 10 MGts

Kirish empedansi 50 ohm

Kirish darajasi 0 dBm ... +16 dBm (0,6 Vp-p ... 4 Vp-p)

ELEKTR SIGNAL CHIKISHI

BNC ulagichi turi

THD < 1%

Chiqish darajasi 50 ohm: +13 ± 1 dBm (1 Vrms; 2,82 Vp-p)

High-Z: 2 Vrms (5,6 Vp-p)

Chiqish empedansi 50 ohm

Tarmoqli kengligi ± 200 kHz (10 MGts); ± 100 kHz (5 MGts)

Soxta komponent 100 kHz chastotada < –120 dB

Kanallar orasidagi izolyatsiya > 100 dB
