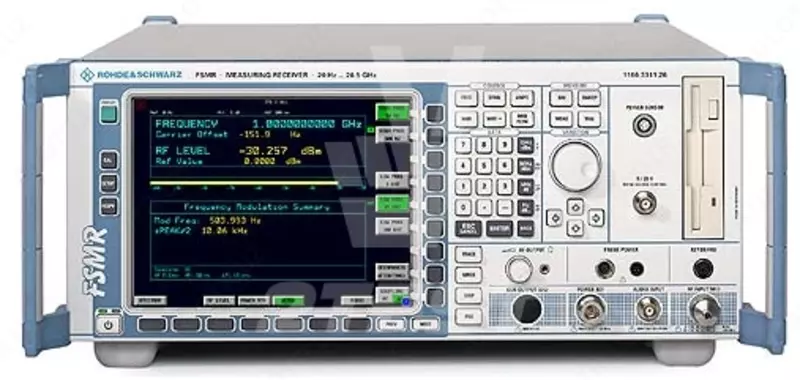

FSMR — измерительный приемник

Kod: P-0895076 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение измерительного приемника FSMR:
Измерительный приемник FSMR сочетает в себе функции нескольких инструментов, и был создан специально для выполнения измерений, необходимых для калибровки генераторов сигналов и фиксированных или перестраиваемых аттенюаторов. Прибор настолько легок в использовании, что для выполнения базовых измерений не требуется глубоких специальных знаний.
Измерительный приемник FSMR выпускается в нескольких исполнениях:

FSMR3 - от 20 Гц до 3 ГГц;

FSMR26 - от 20 Гц до 26,5 ГГц;

FSMR43 - от 20 Гц до 43 ГГц;

FSMR50 - от 20 Гц до 50 ГГц.

Особенности измерительного приемника FSMR:

Диапазон частот от 20 Гц до 3/ 26,5/ 43/ 50 ГГц;
Прецизионный калибратор уровня:
Поддержка датчиков мощности для повышения точности измерений;
Анализ модуляций с погрешностью <1%;
Аудиоанализатор с функциями измерения THD и SINAD;
Анализ сигналов авиационных систем VOR/ILS;
Высокопроизводительный анализатор спектра.

Технические характеристики измерительного приемника FSMR:

Параметр		Значение
		FSMR3	FSMR26	FSMR43	FSMR50
		(N(f))	(адаптер порта APC3,5мм/N (f))	(адаптер порта 2,92 мм/N (f))	(адаптер порта 2,4 /2,92 мм (f))
Частотный диапазон		от 20 Гц до 3,6 ГГц DC coupled от 1 МГц до 3,6 ГГц AC coupled	от 20 Гц до 26,5 ГГц DC coupled от 10 МГц до 26,5 ГГц AC coupled	от 20 Гц до 43 ГГц DC coupled	от 20 Гц до 50 ГГц DC coupled
Стабильность опорного генератора (старение)	Стандартно	1 × 10-7/год
	с опцией FSU-B4	3 × 10-8/год
РЕЖИМ ПРИЕМНИКА
Частотомер	Чувствительность	-120 дБм (10 кГц – 26,5 ГГц)
		-100 дБм (26,5 ГГц – 50 ГГц)
	Разрешение	0,001 Гц
Измерение мощности с использованием датчиков мощности R&S®NRPxxA/S/T и NRP-Z27/-Z37 Диапазон частот и уровней смотреть в характеристиках датчиков мощности
Максимальная мощность	Средняя	0,5 Вт (+27 дБм) режим CW 1 Вт (+30 дБм) макс. 10 минут
Максимальная мощность	Импульсная	30 мкВт
Диапазон мощности с использованием NRP-Z27/-Z37		4 мкВт – 400 мВт (-24 дБм до +26 дБм) до 1 Вт (+30 дБм) макс. 10 минут
Измерение мощности с использованием внутреннего приемника
Диапазон частот		от 100 кГц до 3,6/26,5/43/50 ГГц
Формат данных		дБ, дБм
Диапазон уровней		от -130дБм до +30 дБм от -140 дБм с опц. FSU-В25
Измерение модуляций
АМ	Глубина модуляции	от 0 % до 100 %
	Погрешность измерения	0,4% в диапазоне 90 Гц – 150 Гц 1% в диапазоне 10 Гц – 50 кГц
ЧМ	Девиация частоты	макс. 50 кГц при f <10 МГц макс. 5 МГц при f 10 МГц-50 ГГц
	Погрешность измерения	< 1% в диапазоне 10 Гц – 100 кГц < 3% в диапазоне 100кГц -200 кГц
ФМ	Девиация частоты	макс. 1000 рад. (200кГц – 10 МГц) макс. 10’000 рад. (при f≥ 10 МГц)
	Погрешность измерения	< 1%
Аудиоизмерения
Импеданс		50 Ω / 1 МΩ
Максимальный уровень	Импеданс 50 Ω	макс. мощность < 1 Вт
	Импеданс 1 МΩ	макс. пик. напряжение < 20 В
Количество диапазонов		2
Погрешность измерения	Измерения THD	< 0,5 дБ, тип. 0,2 дБ
	Измерения SINAD	< 0,5 дБ
Аудиочастотомер	Диапазон частот	20 Гц – 250 Гц
	Чувствительность	5 мВ
	Разрешение	6 разрядов
Аудиофильтры	НЧ-фильтры	3/ 15/ 23/ 100 кГц
	ВЧ-фильтры	20/ 50/ 300 Гц
РЕЖИМ АНАЛИЗАТОРА СПЕКТРА
Разрешающая способность по частоте		0,01 Гц
Полосы разрешения
Стандартные (по уровню -3 дБ)		от 10 Гц до 20 МГц, 50 МГц			от 10 Гц до 10 МГц
БПФ-фильтры (по уровню -3 дБ)		от 1 Гц до 30 кГц
ЭМС-фильтры (по уровню -6 дБ)		200 Гц, 9 кГц, 120 кГц
Канальные (по уровню -3 дБ)		от 100 Гц до 5 МГц
Спектральная чистота (однополосный фазовый шум) несущая 640 МГц
Отстройка 1 кГц		< –116 дБн (1 Гц), -124 дБн (тип.)
Отстройка 10 кГц		< –128 дБн (1 Гц), -133 дБн (тип.)
Отстройка 1 МГц		< –140 дБн (1 Гц), -146 дБн (тип.)
Отображаемый средний уровень шума (DANL)
Без предусилителя		от 20 МГц до 2 ГГц < –158 дБм тип.	от 20 МГц до 2 ГГц < –156 дБм тип.
С вкл. предусилителем FSMR-B23		-	от 3,6Гц до 8 ГГц < –163 дБм тип.	-
С вкл. предусилителем FSU-B24		-	от 20 МГц до 2 ГГц < –166 дБм тип.
С вкл. предусилителем FSU-B25		от 20 МГц до 2ГГц < –162 дБм тип.
Точка пересечения 3-го порядка (TOI)		До +27 дБм (тип.)
Общая погрешность измерения		от 0,3 дБ до 1,8 дБ
Следящий генератор (FSU-B9)	Диапазон частот	от 100 кГц до 3,6 ГГц
	Уровень сигнала	от -30 дБм до +5 дБм от -100 дБм до +5 дБм (опц. -В12)
	Тип модуляции	I/Q, AM, FM
Общие параметры
Дисплей	Диагональ	21 см (8,4 дюйма), цветной
	Разрешение	SVGA, 800 × 600 пикселей
Питание	Сеть переменного тока	100-240 В, 50-400 Гц
	Потребляемая мощность	тип. 150 ВА
Габаритные размеры	Ш-В-Г (мм)	435 мм × 192 мм × 460 мм
Масса (без опций)		14,6 кг	16,5 кг	16,8 кг
