Газоанализатор ChemLogic 1 CL1

Назначение

Газоанализатор ChemLogic 1 CL1 (далее по тексту - газоанализатор) предназначен для измерений концентраций объемной доли 4,4'-дифенилметандиизоцианат (МДИ) в воздухе рабочей зоны.

Перейти в раздел газоанализаторы.

Описание

Газоанализатор ChemLogic 1 CL1 (зав. № 6074) представляет собой одноблочный автоматический прибор непрерывного действия, применяется в комплекте с преобразователями первичными измерительными ленточными (бумажной индикаторной лентой ChemLogic).

Принцип действия газоанализатора - фотоколориметрический, основан на определении интенсивности света в видимой области спектра, отраженного от окрашенного участка индикаторной ленты ChemLogic (далее по тексту- ИЛ). Изменение интенсивности отраженного светового потока в результате химической реакции между МДИ и реагентом, нанесенным на ленту, приводит к изменению величины тока, регистрируемой детектором. Величина сигнала детектора определяется количеством света, отраженного от ИЛ, а интенсивность окраски индикаторной ленты является функцией количества вещества, прореагировавшего с индикаторной рецептурой ИЛ.

В газоанализаторе CL1 предусмотрены: режим запуска процесса анализа, время холостого хода, три режима экономии ленты: режим фиксированного цикла (по умолчанию), режим одиночного считывания и непрерывный режим. В первых двух режимах прибор функционирует циклически.

Газоанализатор снабжен устройствами сигнализации двух регулируемых порогов срабатывания сигнализации с выдачей визуального сигнала. В газоанализаторе используется плата (карта) SD для формирования банка данных.

Газоанализатор стационарно устанавливается в точке отбора пробы в вертикальном положении. Для линии отбора проб воздуха используются фторопластовые трубки. Для исключения возможности занижения значений концентраций МДИ максимальная длина линии ввода воздуха, содержащего МДИ, не должна превышать 15 см.

В состав газоанализатора входят:

-    оптическая система, включающая источник излучения, оптические устройства, регистрирующие спектры отражения и направляющие его на детектор (фотоприемник);

-    встроенный микропроцессор, осуществляющий в том числе обработку полученного детектором сигнала и расчет объемной концентрации МДИ в ppb (млрд-1), значения которой автоматически выводятся на ЖК- дисплей;

-    2 насоса (для подачи анализируемого воздуха в газоанализатор и его вывода в вытяжной шкаф).

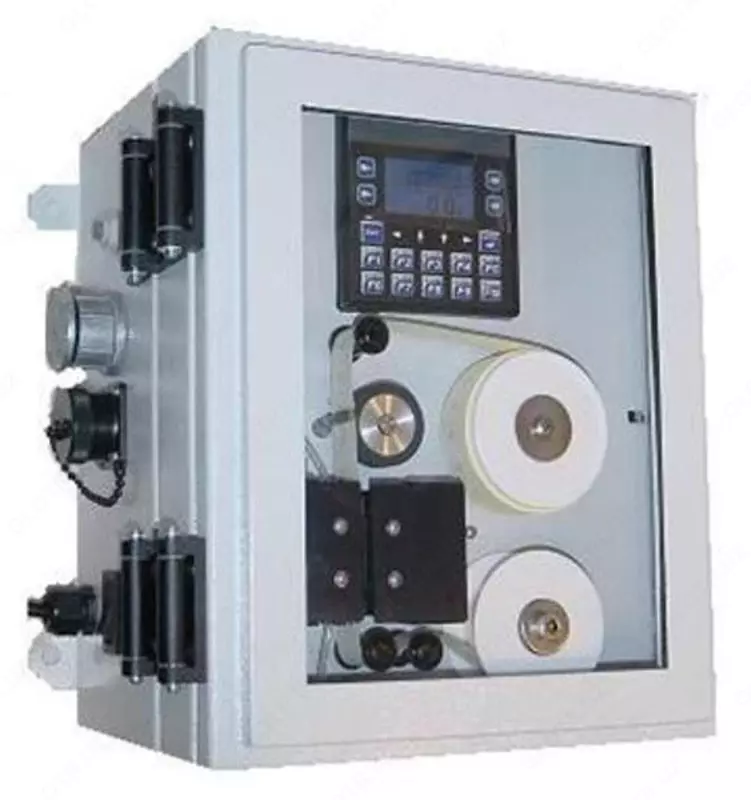

На передней панели газоанализатора находятся оптическая система, кассеты с индикаторной лентой, клавиатура микропроцессора и дисплей.

Подача анализируемого воздуха на индикаторную ленту осуществляется через входное отверстие на нижней панели прибора.

На боковой панели расположены: клавиша включения/выключения прибора, 14-штекерный соединитель подключения к реле сигнализации, реле выдачи сигналов о неисправностях, к аналоговому выходу 4-20 мА и штуцер для выхода воздушного потока.
