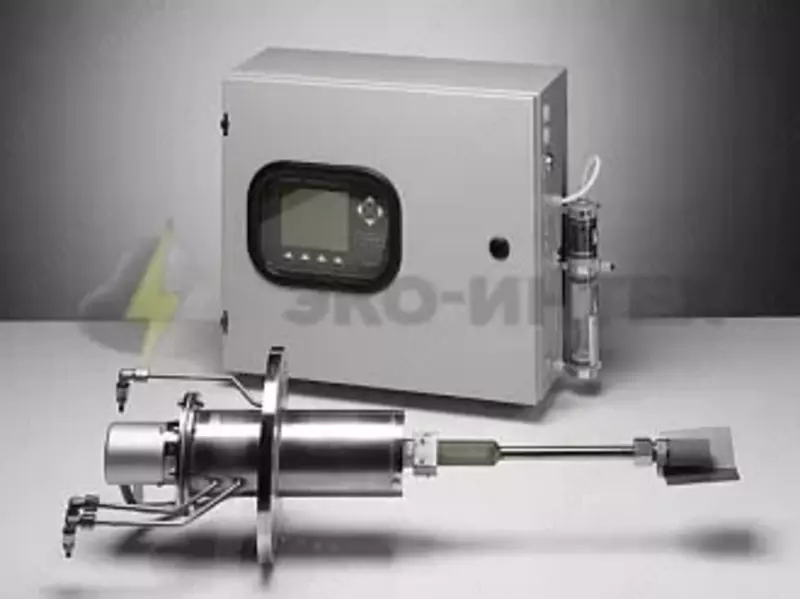

Газоанализаторы кислорода в дымовых газах LAMTEC модели LT

Kod: P-0883500 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Метрологические и технические характеристики:

Блок управления	LT1	LT2	LT3	LT10	LT2-Ex	LT3-Ex
Измерительный зонд	LS1	LS2 KS1D-K	KS1D KS1D-HT	—	KSID-Ex1	KS1D-Ex2
Диапазон показаний, % об. д.	0...21	0...21	0...25	0...25	0...25	0...30
Диапазон измерений, % об. д.	0...21	0...6 6...21	0…6 6…25	0...25	0...3 3...25	0...3 3...30
Пределы допускаемой основной погрешности, абсолютной, % об. д.	±0,2	±0,3 (0...6)	±0,3 (0...6)	±0,2	±0,3 (0...3)	±0,3 (0...3)
Пределы допускаемой основной погрешности, относительной, %	—	±5 (6...21)	±5 (6...25)	—	±10 (3...25)	±10 (3...30)
Предел допускаемого времени установления показаний, с	20 (T90)	20 (T90)	20 (T90)	20 (T90)	10 (T60)	10 (T60)
Наименьший разряд показаний, % об. д.	0,002	0,1 (0...18) 1 (18...21)	0,1 (0...18) 1 (18...25)	0,01	0,1 (0...18) 1 (18...25)	0,1 (0...18) 1 (18...30)
Пределы допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности					0,2
Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения температуры окружающей среды в диапазоне 0...60 °С, в долях от пределов допускаемой основной погрешности					0,5
Диапазон показаний объемной доли оксида углерода, млн-1					0...1000
Время прогрева газоанализатора, мин, не более					60
Напряжение питания переменным током частотой 50/60 Гц					230 В + 10 % / - 15 % 115 В + 10 % / - 15 %
Потребляемая электрическая мощность ВА, не более (без модулей нагрева)					310

Габаритные размеры и масса блоков управления газоанализатора

Обозначение элемента газоанализатора	Габаритные размеры, мм, не более			Масса, кг
Обозначение элемента газоанализатора	высота	ширина	длина	без зонда
LT1	170	400	250	17,2
LT2	150	400	300	10,0
LT3	300	300	120	6,0
LT10 (стандартная длина зонда 1000 мм)	300	395	330	30,0 (в комплекте с зондом)
LT2-Ex	500	300	200	15,0
LT3-Ex	276	276	217	15,0

Габаритные размеры и масса измерительных зондов газоанализатора

Обозначение измерительного зонда	Габаритные размеры, мм, не более			Масса**, кг
Обозначение измерительного зонда	высота	ширина	длина*
LS1	Ø50	—	150; 300; 400; 1000	Х
LS2, LS2K с фланцем DN6E /PN6	140	220	500; 1000; 1500	Х
KS1D-K с фланцем DN6E /PN6	Ø80	—	500; 1000; 1500	Х
KS1D -HT с фланцем DN6E /PN6	Ø80	—	500; 750; 1000	Х
KS1D-Ex1 без отборной трубки	Ø245	—	230	Х
KS1D-Ex2	Ø245	—	500; 860	Х
Примечания: 1) * - по заказу может быть осуществлена поставка зондов различной длины; 2) ** - масса измерительного зонда варьируется в зависимости от длины измерительного зонда.

Рабочие условия эксплуатации

Диапазон температуры окружающей и контролируемой сред, °С
блок управления	-20…60 °С
измерительный зонд	до 450 до 1400 (с охлаждающей трубкой)
Диапазон атмосферного давления (для блока управления), кПа	84...106
Диапазон относительной влажности при температуре 25 °С, %	до 95
