Газоанализаторы промышленных выбросов ENDA-5000

Назначение

Газоанализаторы промышленных выбросов ENDA-5000 (далее -газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли (массовой концентрации) - оксида углерода (СО), суммы оксидов азота (NOk) в пересчете на NO, диоксида серы (SO2), диоксида углерода (СО2), кислорода (О2), а также опционально суммы углеводородов (THC) (в пересчете на пропан) в предварительно подготовленных отходящих и технологических газах промышленных предприятий.

Описание

В зависимости от решаемой задачи газоанализаторы могут иметь от 1 до 6 измерительных каналов, в соответствии с перечнем измеряемых компонентов.

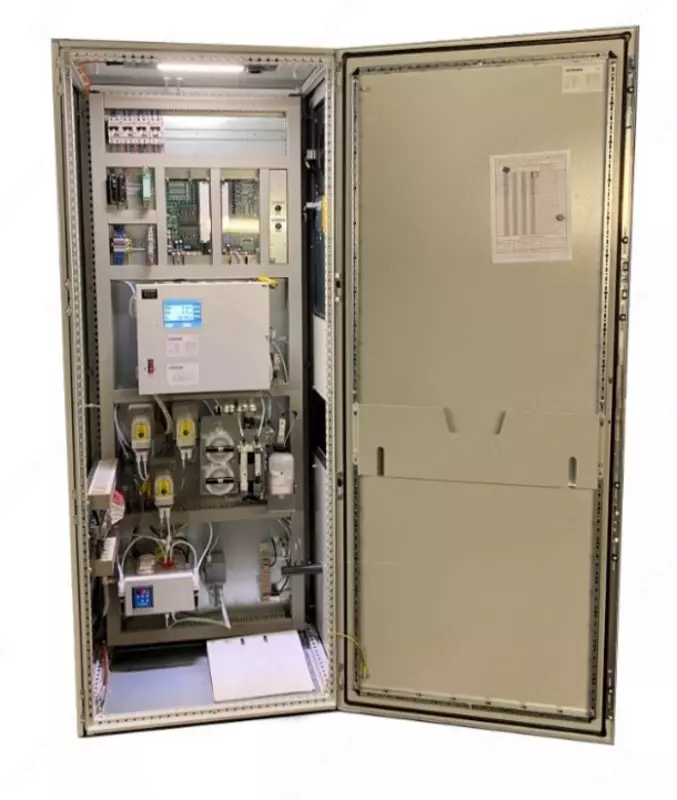

Газоанализаторы представляют собой комплекс оборудования, установленного в защитном металлическом шкафу, включающем в себя:

-    аналитический модуль (выполняющий функцию измерения) включает в себя измерительный блок, с системами охлаждения, обогрева и очистки, и детектор (инфракрасный и/или магнитно-пневматический - определяется выбранной моделью);

-    информационно-вычислительный модуль (выполняющий автоматический сбор, диагностику, автоматизированную обработку информации и выдачу измерительной информации пользователю).

На передней панели расположен жидкокристаллический сенсорный дисплей. На правой панели расположены штуцеры для подачи и выхода пробы, сжатого воздуха и калибровочных газов, на левой панели - аналоговые и цифровые входы и выходы, порты для передачи данных.

Принцип действия инфракрасного детектора для измерений содержания оксидов углерода, азота и диоксида серы основан на методе недисперсионной инфракрасной спектроскопии (NDIR), который заключается в поглощении пробой инфракрасного (ИК) излучения в узком диапазоне длин волн, характерном для определяемого вещества. Перекрестно-модулированное ИК излучение попеременно, с определенной частотой, проходит через пробу газа и газ сравнения. При наличии в пробе газа определяемого компонента сигнал прерывается с модулированной частотой, что далее фиксирует конденсационный акустический датчик. Сигнал детектора пропорционален содержанию определяемого компонента в пробе.

Магнитно-пневматический детектор, применяемый для измерений содержания кислорода в пробе газа, использует принцип магнитного давления, основанный на парамагнитных свойствах кислорода. Принцип действия основан на изменении давления газа, содержащего кислород, в неравномерном магнитном поле. Изменение давления относительно газа сравнения (атмосферного воздуха) регистрируется с помощью конденсационного акустического датчика, сигнал которого связан с содержанием кислорода в пробе.

Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней панели газоанализатора. Газоанализатор оснащен унифицированным аналоговым выходом (4 - 20 мА).

В газоанализаторе предусмотрена возможность установки настраиваемых уровней сигнализации о превышении содержания определяемых компонентов.

Газоанализаторы позволяют проводить непрерывное одновременное измерение до 6 компонентов с помощью одного газоанализатора.

Газоанализаторы применяются в качестве газоаналитических каналов автоматизированных информационно-измерительных систем контроля выбросов (АИС) с их последующими испытаниями в полном объеме.
