Газоанализаторы SILOTEC 8000

Назначение

Газоанализаторы SILOTEC 8000 (далее по тексту - газоанализаторы) предназначены для измерения объемной доли горючих газов кислорода и оксида углерода в газовой среде и постоянной выдачи показаний значений объемной доли газов.

Описание

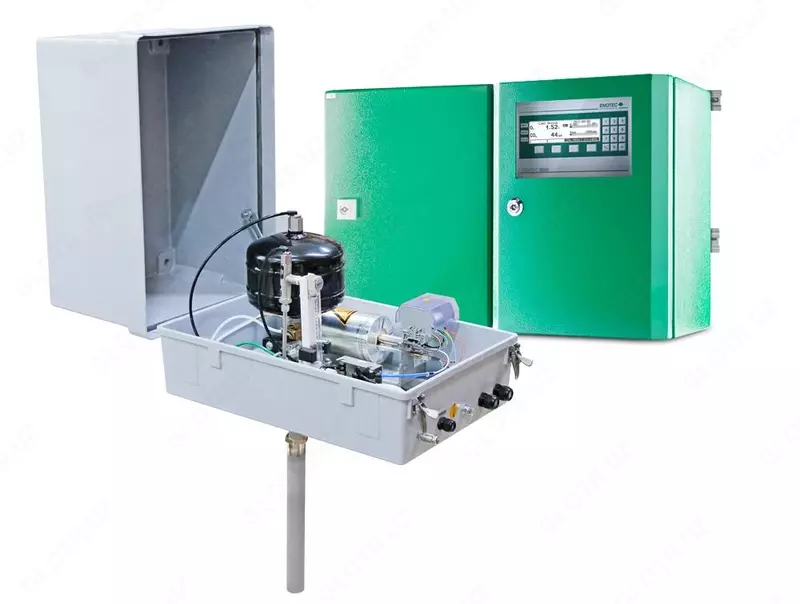

Газоанализаторы состоят из металлического фильтра, измерительного зонда и блока электроники. Отбор пробы происходит через фильтр, находящийся непосредственно в газовой среде. Через монтажный фланец фильтр соединяется с измерительным зондом, который располагается в шкафу из стекловолокна снаружи. Сенсор кислорода и CO располагаются в зонде. Сенсор кислорода разогревается до 800 °C, измерения проводятся на основе регистрации напряжения при протекании электрохимической реакции оксида циркония. Показания в мВ конвертируются в значения парциального давления кислорода измеряемого газа, что и определяет концентрацию кислорода. Определяющую роль в измерениях играет газонепроницаемое разделение воздуха сравнения и измеряемого газа. Принцип действия по каналу оксида углерода - полупроводниковый датчик.

Блок электроники SME5 устанавливается снаружи и соединяется с зондом специальными пневматическим и электрическим кабелями.

В процессе измерения используется технология на основе оксида циркония, при которой измерительная ячейка разогревается до 800 °С и температура контролируется и поддерживается благодаря встроенному термодатчику. Изменение внешней температуры и влажности не влияет на погрешность измерений.

Способ отбора пробы - принудительный.

Газоанализаторы должна обеспечивать следующие выходные сигналы:

-    унифицированный аналоговый выходной сигнал (4-20 мА в диапазоне показаний измеряемого компонента);

-    цифровой сигнал по каналу связи RS-485/ RS-232/HART/FIELDBUSс компьютером;

-    замыкание контактов реле ("сухой контакт").
