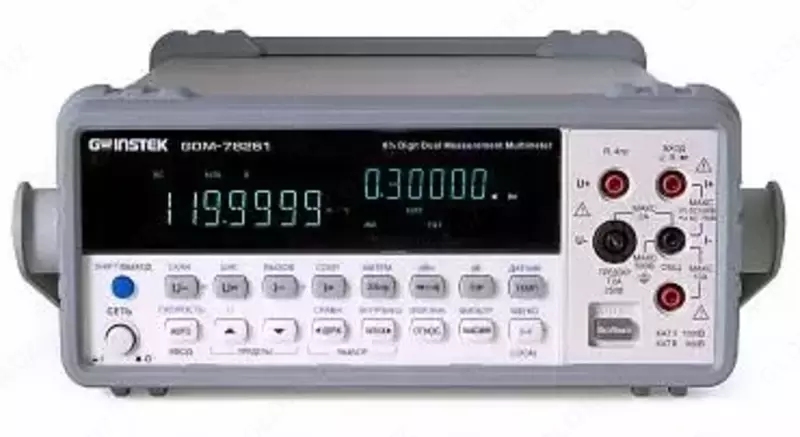

GDM-78261 - universal raqamli voltmetr

GDM-78261 texnik xususiyatlari
Doimiy kuchlanish
O'lchov chegaralari 100 mV / 1 / 10 / 100 / 1000 V
Ruxsat 0,1/1 µV/10 µV/0,1/1 mV
O'lchov xatosi ± (0,0035% o'lchov + 0,0005% diapazon)
Kirish empedansi 10 Mohm
O'zgaruvchan kuchlanish (AC+DC, TRUE RMS)
O'lchov chegaralari 100 mV / 1 / 10 / 100 / 750 V
Ruxsat 0,1/1 mV/1/0,1/1 mV
Chastota diapazoni 3 Hz…300 kHz
O'lchov xatosi ± (0,06% o'lchov + 0,03% diapazon) - 10 Hz…20 kHz, 1…750 V
±(0,12% o'lchov + 0,05% diapazon) – 20 kHz…50 kHz, 1…750 V
gacha (4% o'lchov. + 0,5% diapazon) qolgan chastota diapazonida
Kirish empedansi 10 Mohm / 100 pF
D.C
O'lchov chegaralari 100 µA/ 1 /10 / 100 mA/ 1 A/ 10 A
Ruxsat 100 pA / 1 /10 / 100 nA / 1 mA / 10 mA
O'lchov xatosi ± (0,05% o'lchov + 0,005% diapazon) - 0…100 mA
± (0,15% o'lchov + 0,008% diapazon) – 0…10 A
O'zgaruvchan tok (AC+DC, TRUE RMS)
O'lchov chegaralari 1 mA/ 10 mA/ 100 mA / 1 A/ 10 A
Ruxsat 1/ 10/ 100 nA/ 1 µA / 10 µA
Chastota diapazoni 3 Hz…10 kHz
O'lchov xatosi ± (0,1% o'lchov + 0,04% diapazon) - 10 Hz…5 kHz, 0…100 mA
±(0,15% o'lchov + 0,06% diapazon) – 10 Hz…5 kHz, 0…10 A
Boshqa diapazonlarda ±(0,8% o'lchov + 0,01% diapazon) gacha
Qarshilik (4-pr/2-pr)
O'lchov chegaralari 100 Ohm / 1/10/100 kOm / 1/10/100 MOhm
Ruxsat 0,1/1/10 mOm/0,1/1/10 Om/0,1 kOm
O'lchov xatosi ± (0,01% o'lchov + 0,001% diapazon), 0…1 MOhm
Boshqa diapazonlarda ±(0,8% o'lchov + 0,01% diapazon) gacha
Chastotasi
Chastota diapazoni 3 Hz…300 kHz
O'lchov diapazoni davrlar 4,16 µs…0,33 s
Sezuvchanlik 100 mV (10 Hz…100 kHz); 1 V (100…600 kHz); 750 V (100 kHz gacha)
O'lchov xatosi ± 0,01% o'lchov. 40 Hz…300 kHz oralig'ida
± 0,03 - 0,1% o'lchov. chastota diapazonining qolgan qismida
Zanjirni jiringlash
Javob chegarasi 0,1…1000 Ohm oralig‘ida silliq sozlanishi
Harorat
O'lchov chegarasi -200…+600°S (RTD/termistorlar); -200…+ 1870°S (termojuft)
Ruxsat 0,001°C
Termojuftlar J, K, N, T, E, R, S, B turdagi termojuftlarni qo'llab-quvvatlaydi (shu jumladan emas)
P-n birikmasini sinovdan o'tkazish
Sinov kuchlanishi ≤2,5V
Displey
Displey formati Ikki qatorli (VFD), qo'shimcha bilan. indikator, maks. 6 1/2 daraja
O'lchash tezligi S (sekin)/ 30 o'lchov/s (6 ½ raqam)
M (o'rtacha)/ 600 o'lchov/s (5 ½ raqam)
F (tezkor)/ 2400 meas/s (4 ½ raqam)
Umumiy ma'lumot
Quvvat manbai kuchlanishi 100/120/220/240 V (± 10%), 45 - 66 Gts yoki 360 - 440 Gts
USB interfeysi, RS-232, qo'shing. Kirish/chiqish (I/U) ulagichi
Gabarit o'lchamlari 220x88x325,1 mm
Og'irligi 3,1 kg
