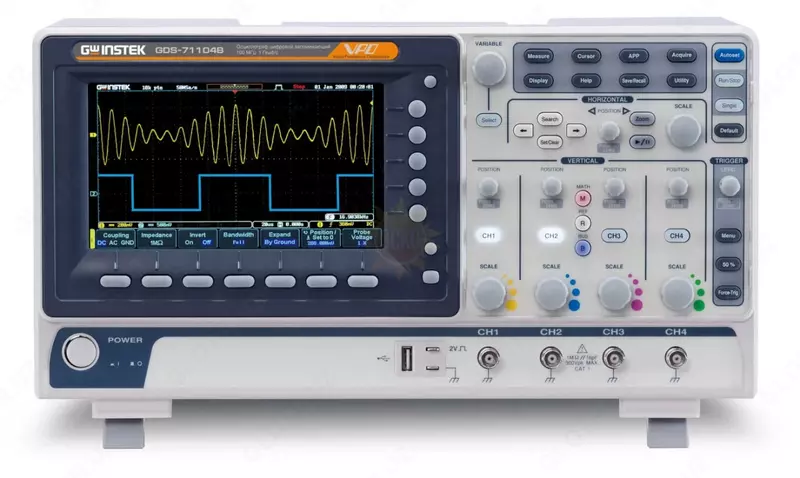

GDS-71072B — осциллограф цифровой запоминающий

Kod: P-0895930 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Краткие характеристики осциллографов цифровых запоминающих GDS-71054B, GDS-71072B, GDS-71074B, GDS-71102B, GDS-71104B:

Количество каналов 2, 4

Полоса пропускания 50, 700 и 100 МГц

Максимальная частота дискретизации: 1 ГГц

Объем памяти: 10 МБ на канал

Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с)

Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x

36 видов автоматических измерений параметров, курсорные измерения

Режим автоизмерения временных задержек (8 параметров)

Функция автоустановки параметров развертки, запуска

Функции математики: сложение, вычитание, умножение, деление

Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)

Режимы растяжки окна, самописец и XY

Внутренняя память: 24 осциллограммы, 20 профилей настроек

Интерфейсы: USB 2.0 для управления и сохранения данных, LAN

Цветной WVGA TFT-дисплей (17,8 см)

Сравнительниая таблица технических характеристик осциллографов цифровых запоминающих серии GDS-71xxxB:

Параметр	GDS-71054B	GDS-71072B/GDS-71074B	GDS-71102B/GDS-71104B
	Значение
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Число каналов	4	2/4	2/4
Полоса пропускания (-3 дБ)	0…50 МГц	0…70 МГц	0…100 МГц
Огранич. полосы пропуск.	20 МГц	20 МГц	20 МГц
Коэф. отклонения (Коткл.)	1 мВ/дел…10 В/дел
Погрешность установки Коткл.	± 3 %
Диапазон уст. смещения	± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел)
Время нарастания	≤ 5 нс	≤ 5 нс	≤ 3,5 нс
Входной импеданс	1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение	300 Вскз Кат I
Математика	+, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з)
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэф. развертки (Кразв.)	5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв.	± 0,005 %
Режимы работы	Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
СИНХРОНИЗАЦИЯ
Источники синхросигнала	Любой из каналов, внешний (толь 2 кан. мод.)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине
Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхр	1 дел
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали	8 бит
Макс. частота дискретизации	1 ГГц
Интерполяция	SinX/x
Длина записи	10 МБ/канал
Режимы работы	Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн
КУРСОРНЫЕ ИЗМЕРЕНИЯ
Функции	ΔU; ΔT; 1/ΔT
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +т; -т; коэф. заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Интерфейс	USB, LAN (только для GDS-71074B, GDS-71104B)
Автоустановка	В/дел, с/дел, параметры синхросигнала
Технология VPO	Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек.
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Внутренняя память	Запись/считывание: 24 осциллограммы; 20 профилей
ОБЩИЕ ДАННЫЕ
ЖК-дисплей	Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разреш. 800х480)
Напряжение питания	100…240 В, 48…63 Гц (автовыбор)
Габариты	380×208×127 мм
Вес	2,8 кг
