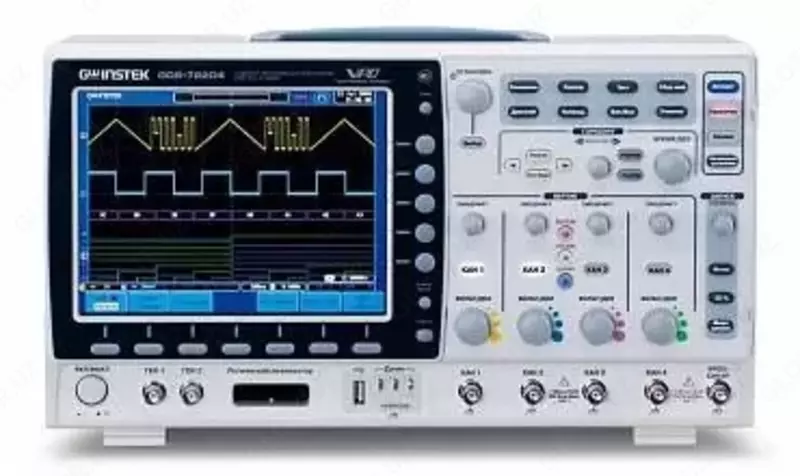

GDS-72202 - raqamli osiloskop

GDS-72202 ning xarakteristikalari
Vertikal kanal
Kanallar soni 2
Tarmoqli kengligi (-3 dB) 0…200 MGts
Cheklash. o'tish yo'llari. 20, 100 MGts
Og'ish koeffitsienti (Kotkl.) 1 mV/div…10 V/div
Og'izdagi xato Kotkl. ± 3%
Ko'tarilish vaqti ≤ 1,75 ns
Kirish empedansi 1 MŌ (± 2%) / 16 pF
Maksimal kirish kuchlanishi 300 V (DC+AC tepalik), Cat I
Matematika +, -, x; 1 kb da FFT (dB yoki mV rms)
Gorizontal kanal
Tozalash koeffitsienti (Krasv.) 1 ns/div…100 s/div (1-2-5-bosqichlar), magnitafon 100 ms/div – 100 s/div
O'rnatish xatosi Krazv. ±0,002%
Ishlash rejimlari Asosiy, kechiktirilgan (10 ns...10 s), ZOOM oynalari, magnitafon, X-Y
Sinxronizatsiya
Soat manbalari Har qanday kanal, tashqi (Ext), tarmoq, jurnal. avtobus (D0-D15)
Skanerlash trigger rejimlari O'z-o'zidan tebranish, kutish, bitta, televizor (NTSC, PAL / SECAM), oldingi (20 div.) va post-trigger (1000 div), chekka tetiklash, yugurish, puls davomiyligi (10 ns... 10 s), voqea tetiklangan (1…65535), navbat bilan (ALT); variant - I2C, SPI *, UART, parallel avtobus
Past o'tkazuvchan sinxronlash kirish muftasi, yuqori o'tish filtri, shovqin filtri, AC muftasi, DC muftasi
Sinxronlash sezgirligi 0…100 MGts: 1 div yoki 1 mV; 100…200 MGts: 1,5 div yoki 15 mV; 200…300 MGts: 2 div yoki 20 mV
Analogdan raqamliga o'tkazish
Vertikal o'lchamlari 8 bit
Namuna olish tezligi har bir kanal uchun 1 gigagertsli (kanallar birlashtirilganda 2 gigagertsli)
Ekvivalent namuna olish tezligi 100 GHz (davriy signal uchun)
Sin X/X interpolyatsiyasi
Yozuv uzunligi har bir kanal uchun 1 MB (agar kanallar birlashtirilgan bo'lsa 2 MB)
Tepalik detektori 2 ns
Ishlash rejimlari Namuna olish, tepalik. detektor (> 2 ns); o'rtacha, to'planish, yagona
Kursor o'lchovlari
Funktsiyalar DU; DT; 1/DT
Avtomatik o'lchovlar
Vertikal tepalik; Uampl; Urm kv.; -U; +U; Umax; U min; Uavg; yuqorida va pauzada emissiyalar
Gorizontal f; T; t ko'tarilishi; t kesish; +t; -t; koeffitsienti to'ldirish (%), faza
Kechikishni o'lchash FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Funktsiya generatori (DS2-FGN varianti)
Chiqish to'lqin shakllari Sinus, kvadrat to'lqin, uchburchak
Chastota diapazoni 0,1Hz...3 MGts (sinus, kvadrat to'lqin); 0,1Hz…100kHz (delta)
Ruxsat 0,1 Hz
Ish nisbati sozlanishi 20% ~ 80% (faqat kvadrat to'lqin)
Chiqish darajasi 30 mVp-p....1,5 Vp-p (50 ohmda)
Tez. Ofset +/-1V (50 ohmda)
Qo'shimcha funktsiyalar
USB interfeysi, RS-232, ixtiyoriy: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN)
V/div, s/div, soat parametrlarini avtomatik sozlash
VPO texnologiyasi Analog osiloskop rejimida (stacked) nodir signallar va nosozliklarni ushlaydi va aks ettiradi. Ekranning yangilanish tezligi soniyasiga 80 000 martagacha.
X-Y X rejimi – 1, 3-kanal; Y – 2, 4-kanal; fazalar farqi < 3° dan 100 kHz gacha
Ichki xotira Yozish/o'qish: 24 to'lqin shakli; 20 ta profil
O'rnatilgan flesh-disk 64 MB
O'rnatish variantlari uchun uyalar 2 dona (orqa panelda)
Mantiqiy analizator I2C, SPI*, UART (ixtiyoriy)
Namuna olish chastotasi 500 MGts
Tarmoqli kengligi 200 MGts
Xotira uzunligi 2 MB/kanalgacha
Kanallar soni 16 kanal (D15~D0) yoki 8 kanal (D7~D0) - samolyot turiga qarab
Sinxronizatsiya Edge, ketma-ketlik, impuls kengligi, I2C, SPI*, UART, Parallel avtobus
Trigger chegarasi TTL, CMOS, ECL, PECL, moslashtirilgan (± 10 V)
Maks. kirish kuchlanishi ± 40 V
Maksimal kuchlanish ± 500 mV
Kirish empedansi 101 kOhm / 8 pF
Vertikal ruxsat 1 bit
Umumiy ma'lumot
LCD displey Rangli (TFT) SVGA, diagonali 20 sm, 8 10 div (ravshanligi 800 x 600)
Ta'minot kuchlanishi 100…240 V, 48…63 Gts (avtomatik tanlash); iste'mol 18 Vt
Umumiy o'lchamlari 380 x 220 x 145 mm
Og'irligi 4,2 kg
