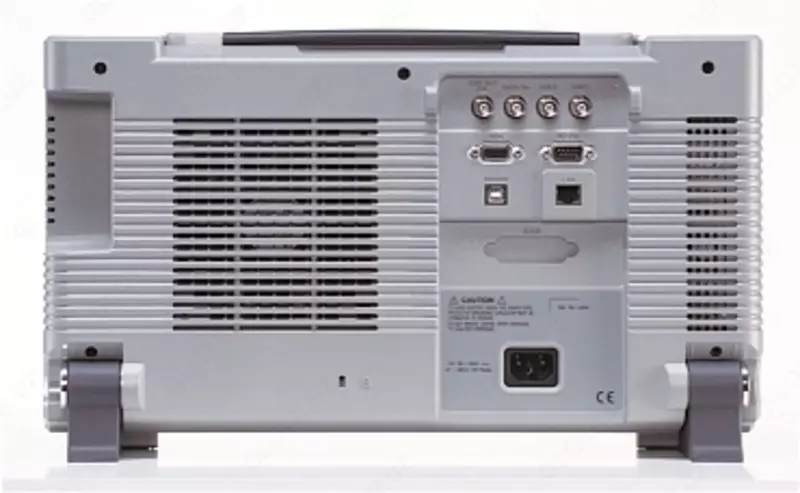

GDS-73652A - raqamli osiloskop

GDS-73652A Texnik xususiyatlari
Raqamli turdagi osiloskop
Kanallar soni 2
Tarmoqli kengligi 650 MGts
Namuna olishning maksimal chastotasi 5 gigagertsli
Maksimal xotira 200 MB
ADC (bit) 8
Kirish qarshiligi 50 Ohm / 1 Mohm
VPO texnologiyasining xususiyatlari (analog osiloskopni vizualizatsiya qilish, 200 000 osc./s). Belgilangan shartlarga muvofiq voqealarni qidirish uchun qidiruv tizimi. uchrashdi. spektr analizatori 1 kHz ~ 2,5 gigagertsli (dBm, dBV rms, chiziqli rms bilan o'lchanadi), tarmoqli kengligi filtrini sozlash. IF - 1Hz ~ 2,5 MGts, daraja. o'z shovqin <-80 dBm (tip.). O'rnatilgan SPF generatori - 2 kanal (25 MGts gacha), 13 to'lqin shakli, 14 bitli DAC, 200 MGts namuna olish, 16K nuqta xotira uzunligi. Avtomatik parametr o'lchovlari (38 turdagi), kursor o'lchovlari, matematik funktsiyalar - qo'shish, ayirish, ko'paytirish, bo'lish, o'rnatilgan formulalar muharriri. Maʼlumotlarni yigʻish rejimlari: namuna olish, tepalik detektori (>400 ps), oʻrtacha (2…256), yuqori aniqlik (Hi Res), ZOOM. Segmentli xotira (490 000 segment) Chastota javobini tahlil qilish/FRA funktsiyasi, Bode diagrammasi qurilishi (Bode plot). 1 MB bo'limda chastota tahlili (FFT) (rms/dB). Qo'lda sozlash bilan raqamli filtr (HP/LP). I2C, SPI, UART(RS232/422/485), CAN/LIN avtobuslarini sinxronlashtirish va dekodlash (ixtiyoriy 16 kanal jurnali. prob). CSV namunalari ko'rinishida 1000 soatgacha bo'lgan kirish ma'lumotlar jurnali (800 MB, min. namuna olish oralig'i 2 s). Oscillogramlarni kuzatish va spektr signallarini tahlil qilish uchun ekranni 2 ta mustaqil oynaga bo'lish uchun Split Window texnologiyasi. Ichki xotira - 20 to'lqin shakli, 20 sozlash profili
USB 2.0, RS-232, LAN interfeysi (GPIB varianti - zavod sozlamalari)
TFT rangli displey (WVGA), diagonali 26 sm, o'lchamlari 800x480
Og'irligi (kg) 4,6
