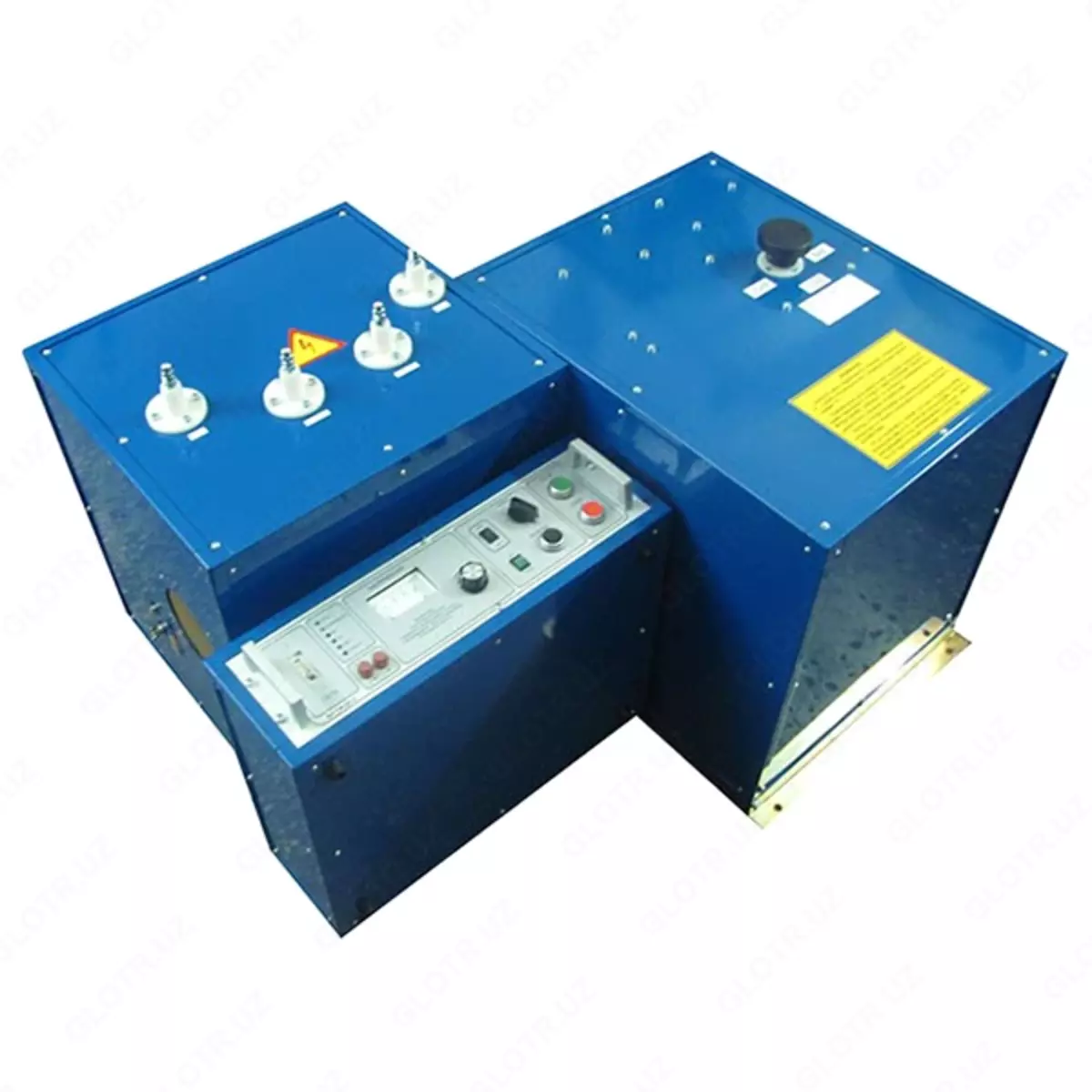

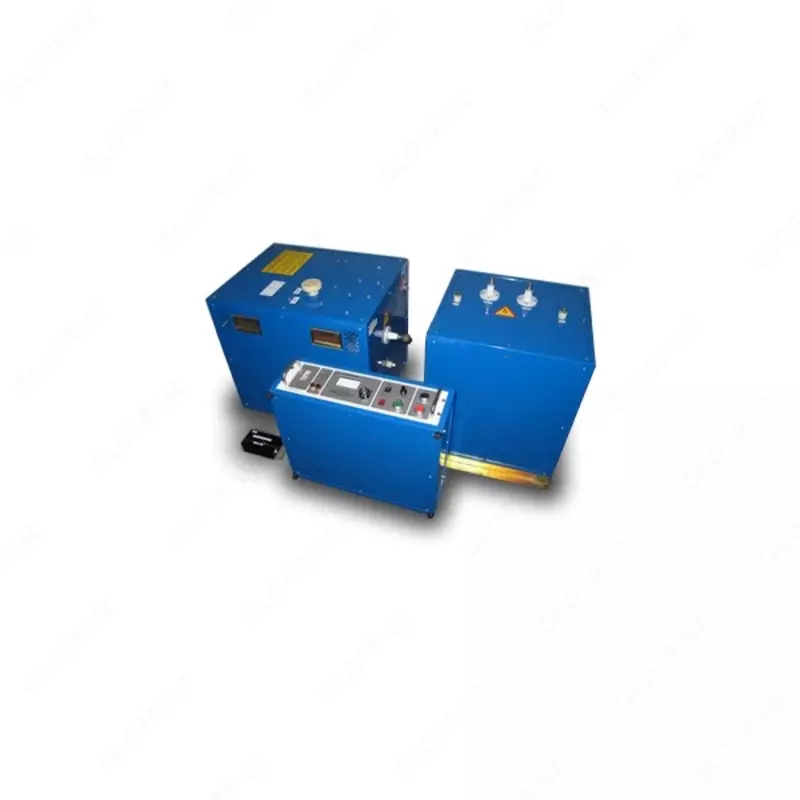

GI-20/2 - yuqori kuchlanishli impuls generatori

"GI-20/2 yuqori voltli impuls generatorining maqsadi:

BU GI-20/2 boshqaruv bloki va BV GI-20/2 yuqori voltli blokining bir qismi sifatida GI-20/2 yuqori voltli impuls generatori sinov ob'ektlariga yuqori voltli impulslarni etkazib berish uchun mo'ljallangan. akustik yoki impuls-ark usuli yordamida yuqori kuchlanishli elektr kabellarining shikastlanish joyi.

GI-20/2 yuqori voltli impuls generatorining texnik xususiyatlari:

Parametrning ma'nosi

Ta'minot kuchlanishining chastotasi 50 Hz, V 220 ±22

Quvvat iste'moli, kVA, 2 dan ortiq emas

Ishlashning istalgan bosqichida maksimal tushirish energiyasi, J 2000

Impulsning maksimal chiqish kuchlanishi, kV:

- birinchi bosqichda

- ikkinchi bosqichda

- uchinchi bosqichda

20

10

5

*) tushirish energiyasini o'zgartirish bilan har qanday darajadagi chiqish kuchlanishini 10% dan maksimal qiymatgacha silliq tartibga solish mumkin.

Ishlashning har qanday bosqichida maksimal chiqish oqimi, kA, 2 dan kam emas

Yuqori kuchlanishni o'lchashning nisbiy xatosi, %, 5 dan ortiq emas

Uzluksiz ishlash vaqti, 4 soat

Umumiy o'lchamlar, mm, ortiq emas:

- boshqaruv bloki BU GI-20-2

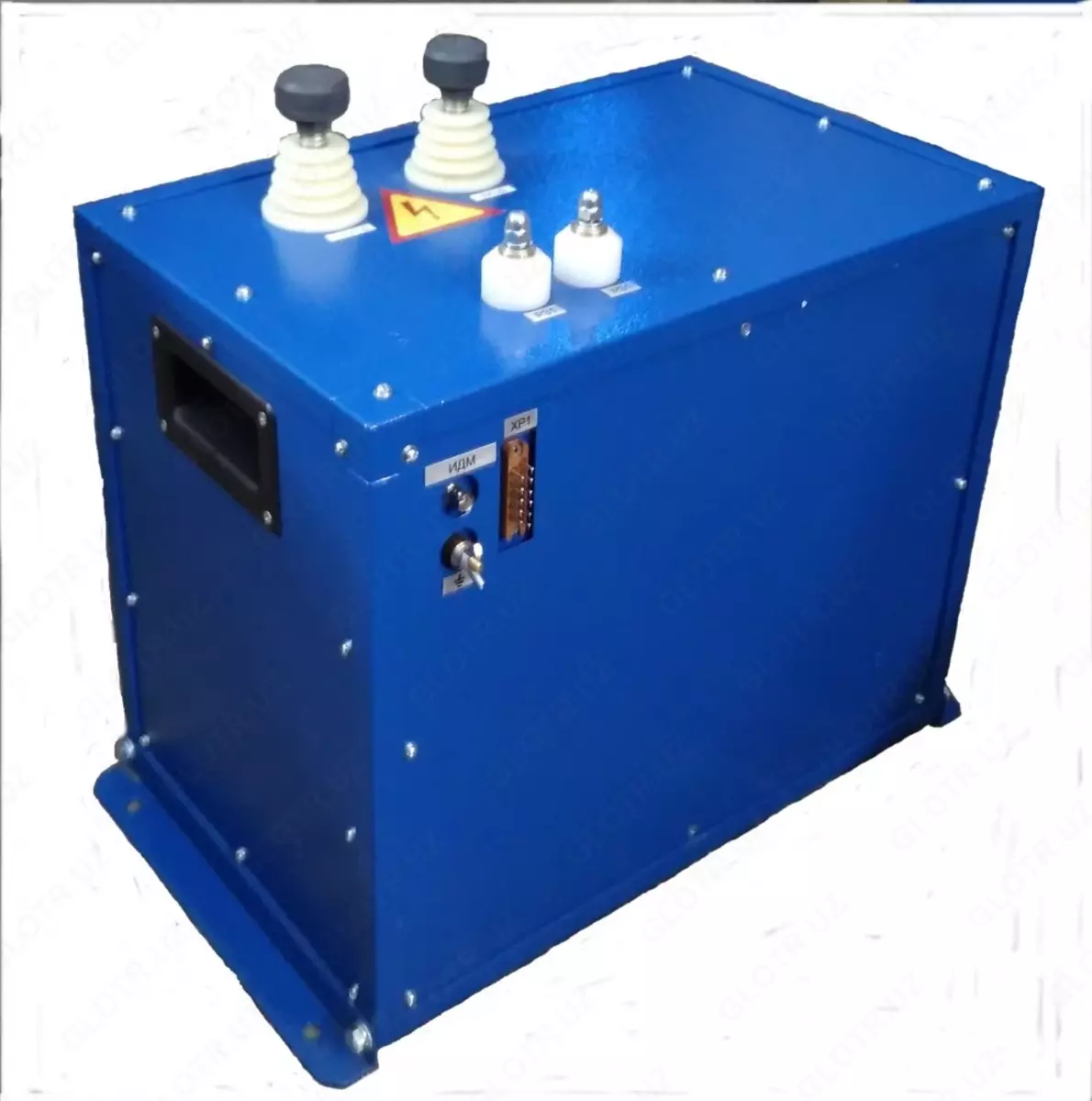

- yuqori voltli blok BV GI-20-2 520 x 170 x 490

600 x 480 x 540

Og'irligi, kg, ortiq emas:

- boshqaruv bloki BU GI-20-2

- yuqori voltli blok BV GI-20-2 13

92

No. Ism miqdori

1. Yuqori kuchlanishli blok BV GI-20-2 1

2. BU GI-20-2 boshqaruv paneli 1

3. Birlashtiruvchi kabellar to'plami 1

4. Tuproq simi 1

5. Tarmoq kabeli 1

6. Pasport 1

Yetkazib berish to'plami GI-20/2

No. Ism miqdori

1. Yuqori kuchlanishli blok BV GI-20-2 1

2. BU GI-20-2 boshqaruv paneli 1

3. Birlashtiruvchi kabellar to'plami 1

4. Tuproq simi 1

5. Tarmoq kabeli 1

6. Pasport 1"
