Gibrid quyosh elektr stantsiyasi "SOLAR" SFES (8 kVt)

Gibrid quyosh elektr stantsiyasi (to'plam)

Ushbu "SOLAR" gibrid quyosh elektr stansiyasi markaziy elektr tarmog'i bilan birgalikda (ob'ekt shahar tarmog'iga ulangan) ham, shahar tarmog'idan foydalanmasdan ham (shahar tarmog'idan elektr energiyasi to'liq yo'q bo'lganda) foydalanish uchun javob beradi. kichik olisdagi turar-joy, savdo yoki sanoat ob'ektlarida. Ushbu elektr stansiya tizimi shahar tarmoqlaridan mustaqil bo'lib, kuniga 15 kVt/soatgacha elektr energiyasi ishlab chiqarishni, shuningdek, uning to'planishini (akkumulyatorda) va 220 V kuchlanishni, 8 kVtgacha bo'lgan quvvatni ta'minlashga qodir. , yoritish va maishiy elektr jihozlarining barqaror ishlashi uchun (bir vaqtning o'zida yoqilgan barcha elektr jihozlarining umumiy quvvati 8 kVt dan oshmasligi kerak). To'plamga kiritilgan batareyalarning quvvati 200Ah x 12V ni tashkil qiladi, bu tungi vaqtda va yomon ob-havo sharoitida foydalanish uchun elektr energiyasi zaxirasini ta'minlaydi.

Texnik xususiyatlari:

Ko'rinish - quyosh elektr stantsiyasi

Elektr stantsiyasining turi - gibrid

Brend - SOLAR

Chiqish - kuniga 15 kVt / soatgacha

Iste'molchilarning umumiy quvvati - 8000 Vt

Maksimal quvvat - 8000 Vt

Quyosh panellarining umumiy quvvati - 550 Vt

Chiqish kuchlanishi - 220 volt

Umumiy batareya quvvati - 1 x 200A / soat

Batareya turi - AGM, xizmat ko'rsatmaydi

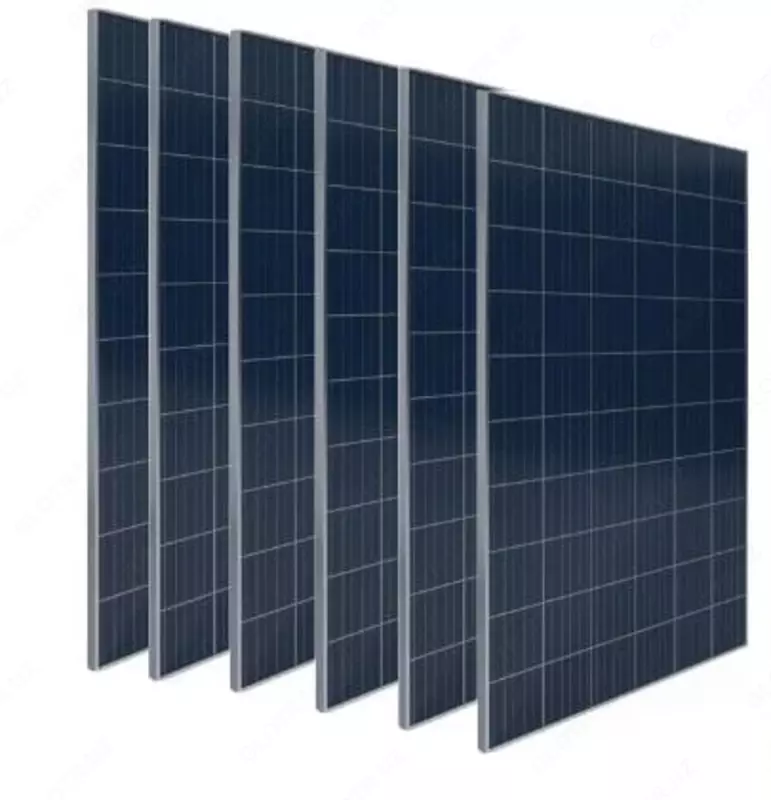

Quyosh batareyasi 550 Vt

Turi - monokristalli PERC

Quvvat (Pmax) - 550 Vt

Elementlar soni - 144 dona (6×24)

Ochiq elektron kuchlanish (Voc) - 49,80 V

Ishlash kuchlanishi (Vmp) - 41,95 V

Qisqa tutashuv oqimi (Isc) - 13,98 A

Ishlash oqimi (Imp) - 13,12 A

Maksimal tizim kuchlanishi - 1500 V

Modul samaradorligi,% - 21,30 / 26,5

Quyosh xujayrasi - 10BB PERC yarim hujayralar

Quvvat tolerantligi +3%

12 yil davomida quvvatning pasayishi - 10% dan ko'p emas

30 yildan ortiq quvvat yo'qotilishi - 20% dan ko'p emas

Qo'shimcha xususiyatlar:

Ramka materiali - Anodlangan alyuminiy qotishmasi

Old shisha - aks ettiruvchi, teksturali, temperli zarbaga chidamli 3,2 mm

Sinf darajasi - A

Elektr himoyasi klassi - II

Yong'indan himoya qilish klassi - C

Diyotlar soni, dona - 3 (maksimal 25A)

MC 4 ulagichlari bilan 2,9 m va 1,45 m simlar - Ha

Shamol yuki - 2400Pa gacha (kvadrat metr uchun 244 kg)

Qor yuki - 5400Pa gacha (kvadrat metr uchun 550 kg)

Do'lga qarshilik - Maks. diametri 25 mm, maks. tezligi 83 km/soat

TUV - IEC 61215 nashri II / IEC 61730 I va II sertifikatlari

Harorat sharoitlari:

Ishlash harorati -40°S dan +85°S gacha

O'lchamlari, vazni:

Uzunligi - 2279 mm

Kengligi - 1134 mm

Balandligi - 35 mm

Umumiy maydoni - 2,58 m2

Og'irligi - 27,2 kg

Batareya FL-G 200AH 12V

Batareya - qo'rg'oshin kislotasi (jel)

Saqlash toifasi - avtonom

Nominal kuchlanish - 12,8 V

Nominal quvvat - 200 Ah

Zaryadlash (doimiy kuchlanish) - CYCLE

Dastlabki zaryadlash oqimi - 60 A dan kam

Tez tushirish oqimi - 200A (2S)

Uzluksiz tushirish oqimi - 100A

Nominal quvvat - 200AN - 10 soat

Xizmat muddati - 4000 tsikl yoki undan ko'p

Kuchlanish - 14,4–14,8 V (14–16 soat)

Suzuvchi kuchlanish - 13,5–13,8 V.

Haddan tashqari kuchlanishdan himoya qilish - 14,8 V ± 0,05 V

Idish materiali - Akrilonitril butadien stirol

Zaryadlash harorati - 0 dan 45 ° C gacha

Chiqarish harorati -20 dan 60 ° C gacha

Saqlash harorati -20 dan 65 ° C gacha

Og'irligi - 57,5 ​​kg

Hajmi - 219 x 552 x 240 mm

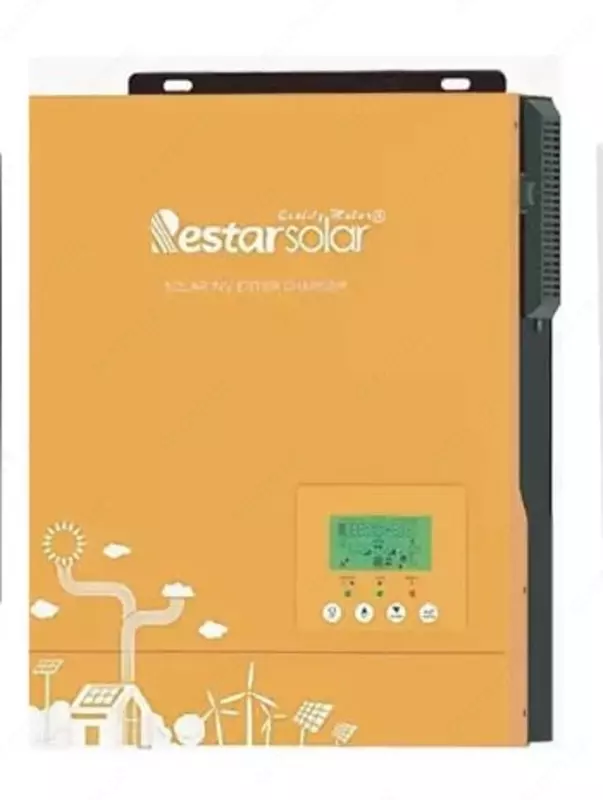

"Restar Solar" invertor 24V

Turi - inverter

Quvvat - 8000 Vt

Maksimal quvvat - 8000 Vt

Doimiy kuchlanish - 24 V

Chiqish to'lqin shakli - sinus to'lqin

Kirish kuchlanishi - 230 V

Chiqish kuchlanishi - 230 V ± 5%

Funktsiyalar - qisqa tutashuvdan himoya qilish, haddan tashqari issiqlikdan himoya qilish, ortiqcha yukdan himoya qilish

foydalanish shartlari

Ishlash harorati - -10C dan +50C gacha

Ruxsat etilgan namlik - 10% - 95% kondensatsiyasiz

MS-16 ulagichlari

Izolyatsiya materiallari - PPO

Kontakt materiali - Qalaylangan mis

Maksimal oqim - 30 A

Maksimal kuchlanish - 1500V (TUV), 800V (UL)

Sinov kuchlanishi - 8 kV (TUV 50Hz, 1 min)

Qarshilik - 0,5 mOm dan kam

Himoya darajasi - IP67

Ishlash harorati -40°S dan +90°C gacha

Yonuvchanlik klassi - UL 94-NV / UL 94-V0

Xavfsizlik klassi - 2

Kabel - 6 mm2

Kabel 1/6 mm2

Rang - qizil, qora

Turi - fotovoltaik quvvat kabeli

Nominal kuchlanish - Uo / U 600 / 1000 V DC. joriy

Turkum - PV kabeli

Ultraviyole - ultrabinafsha nurlar ta'sirida (quyosh nurlari ta'sirida yo'q qilinmaydi)

Harorat diapazoni - -40 °C dan +125 °C gacha bo'lgan harorat klassi (20000 soat)

Izolyatsiya materiallari - o'zaro bog'langan poliolefin (XLPO), olovga chidamli, halogensiz, UV va ozonga chidamli

Aloqa materiali - qalaylangan mis simli, mos ravishda. VDE 0295/IEC 60228 sinf 5

Yonuvchanlik klassi - IEC 60332-1; IEC 60332-3-24

Ulagich tizimi - Barcha mashhur ulagichlar bilan mos keladi

Bo'lim, mm2 - 6

Yadrolar soni n / mm - 78 x 0,30

Stansiya to'plamiga quyidagilar kiradi:

1) Quyosh batareyasi (550 Vt) - 15 dona.

2) Batareya 120A/soat – 4 dona.

3) Inverter 24 - 8000 (sof sinus, qisqa muddatli quvvat 8000 Vt gacha) -1

4) MS-16 konnektorlari - 2 dona.

5) Kabel 1/6 - 60 m

Ushbu to'plam quyidagi elektr jihozlarini ishlatish imkonini beradi - televizor, muzlatgich, isitish tizimi, yoritish, nasos, maysazor, elektr asbobentts. 2,5 - 3 kVt / soatgacha bo'lgan kunlik iste'molga bog'liq.

Ishlab chiqaruvchidan kafolat muddati

Panel kafolati - 20 yil

Panelning xizmat qilish muddati - 25 yil

Inverter kafolati - 2 yil

Batareya kafolati - 2 yil

Batareyaning ishlash muddati - 10 yil

Kompaniyamiz zamonaviy quyosh fotoelektr stansiyalari va ularning komponentlarini: quyosh panellari, kollektorlar, suv isitgichlari, ko‘cha projektorlari va uzluksiz elektr ta’minoti tizimlarini ishlab chiqarish, ulgurji sotish va o‘rnatishga ixtisoslashgan. Muqobil energiya manbalari sohasida eng yirik yetkazib beruvchilardan biri sifatida biz Mijozlarimiz ishonchini qadrlaymiz va muammolarni hal qilishga har tomonlama yondashamiz.
