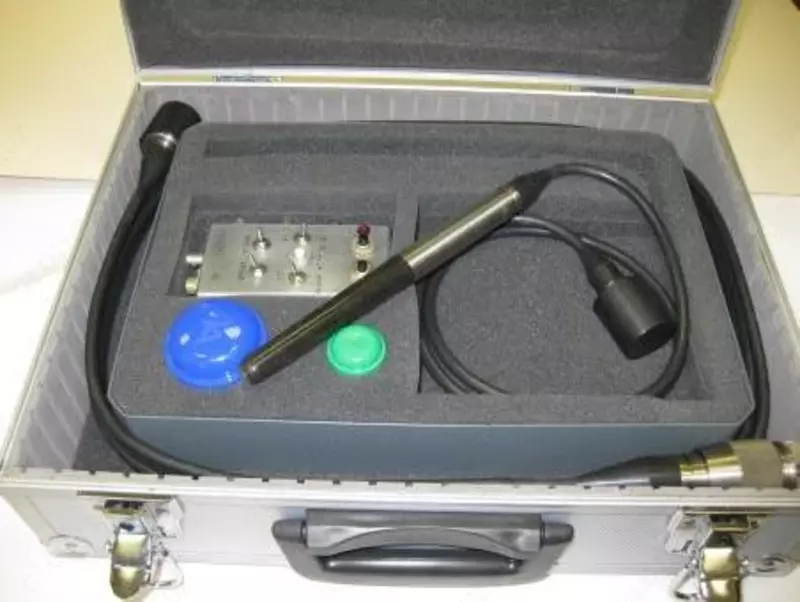

Гидрофоны ГИ55

Maqsad

Гидрофоны ГИ55 (далее - гидрофоны) предназначены для преобразования звукового давления в водной среде в электрический сигнал с нормируемыми метрологическими характеристиками и измерений звукового давления в составе измерительной аппаратуры.

Описание

Принцип действия гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрическое напряжение, пропорциональное действующему давлению.

Конструктивно гидрофон представляет собой гидроакустическую головку, содержащей пьезокерамический чувствительный элемент (далее пьезоэлемент) и предварительный усилитель, размещенные в герметичном корпусе с кабелем, заканчивающимся соединительной вилкой (конструкция гидрофона неразборная). Пьезоэлемент гидроакустической головки покрыт эластичным звукопрозрачным компаундом, поверх которого нанесен тонкий металлизированный слой, обеспечивающий эффективную экранировку пьезоэлемента от внешних электрических полей и его защиту от проникновения молекул воды через компаундное покрытие к электродам пьезоэлемента. Для механической, гидролитической и химической защиты металлизированного покрытия пьезоэлемент залит вторым слоем эластичного звукопрозрачного компаунда. Малошумящий предварительный усилитель собран по схеме неинвертирующего усилителя напряжения.
