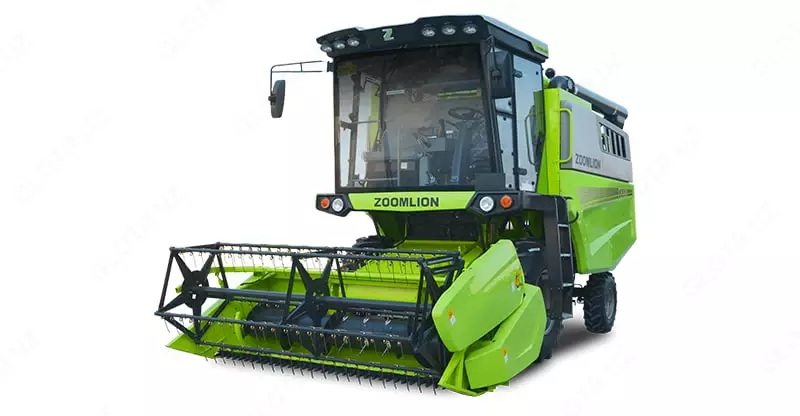

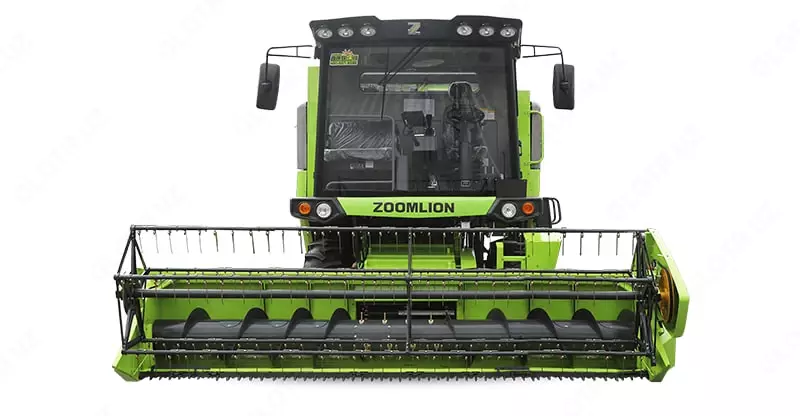

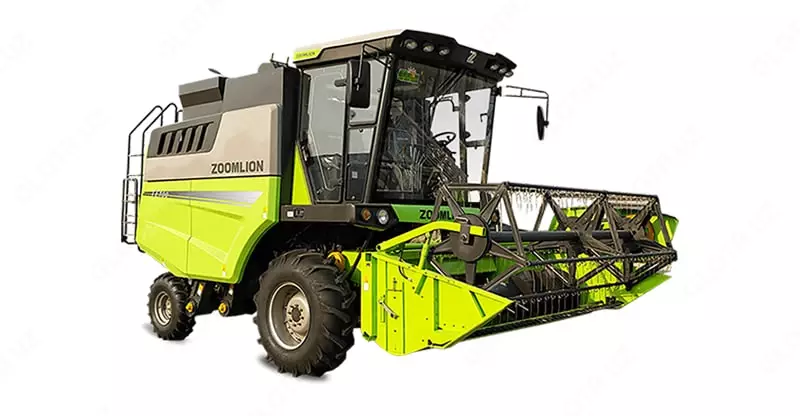

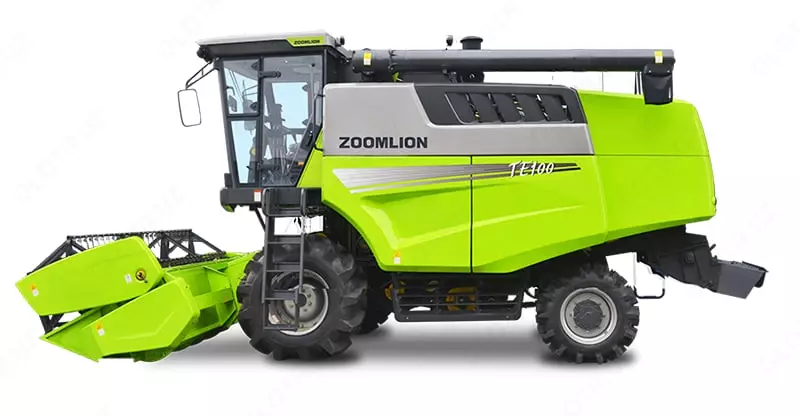

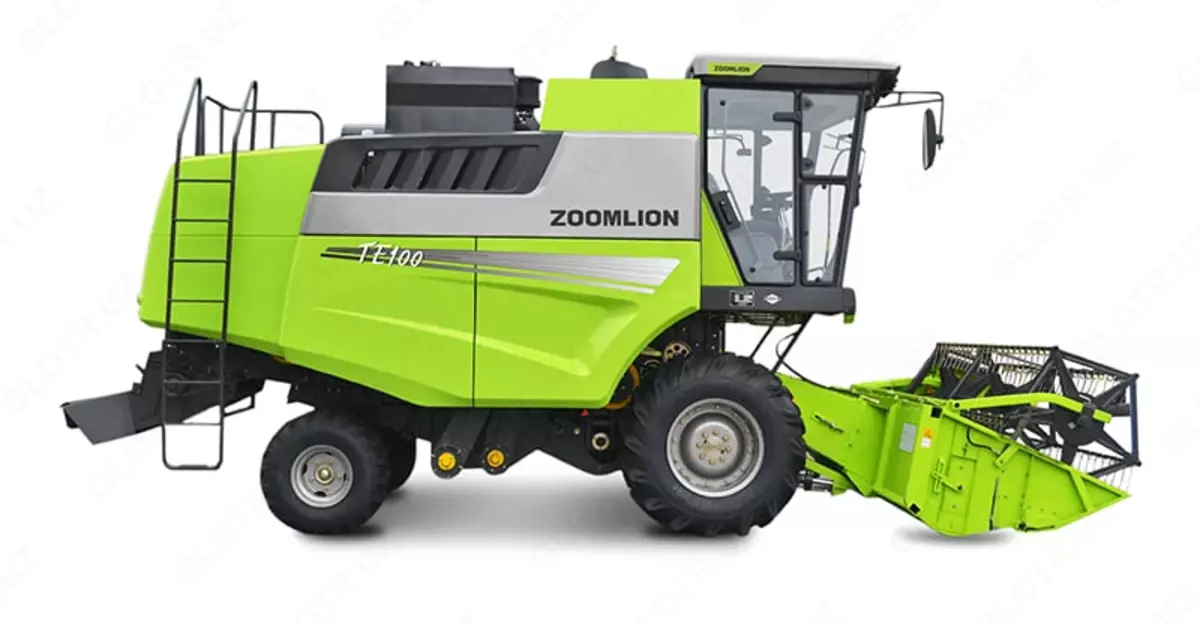

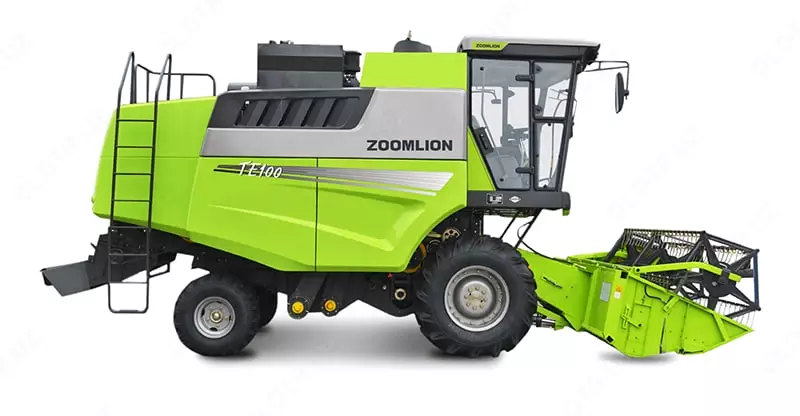

G'alla o'ruvchi kombayn "ZOOMLION"

Zoomlion TE100 don yig'ish mashinasi ikkita yonilg'i bakining dizayni bo'lib, yonilg'i bakining sig'imi 400 litrgacha bo'lib, butun kunlik ish ehtiyojlarini qondira oladi va samarali ish vaqti uzoqroq va foyda yaxshiroq.

Siklon trubkasi havoni oldindan tozalash, past parvarishlash chastotasi va oson parvarishlash.

Yuchai 190 ot kuchi, to'rt silindrli yuqori bosimli umumiy temir yo'l dvigateli, Milliy III emissiyasi, 19% moment zaxirasi, kam yoqilg'i sarfi, ishonchli ishlash.

G'alla o'rim-yig'imi paytida past va past haroratlar yuzaga kelishi mumkin bo'lgan yuqori kengliklarda dvigatelni ko'proq himoya qilish va muddatidan oldin eskirishni oldini olish uchun moyli sxemani oldindan isitish tizimi o'rnatilishi mumkin.

Yuqori issiqlik uzatish koeffitsienti va issiqlik o'tkazuvchanligi, katta issiqlik tarqalish maydoni va yaxshi sovutish effekti bilan plastinka radiatori va ochiq radiator qopqog'idan innovatsion foydalanish yuqori haroratdan qochishi mumkin.

O'rim-yig'im va oziqlantirish tizimi - konveyer

Ko'prik uzunligi 1246 mm, kengligi 920 mm. Katta oziqlantirish hajmi, engil va silliq

● Tishli g'ildirakli to'rt qatorli teleskopik qo'l, yaxshi kesish bilan. Turli xil operatsion talablarga muvofiq tez almashtirish uchun yig'ish tuzilishi.

● Uch qatorli tishli, kuchli ushlash kuchi, barqaror ushlash va yaxshi chidamlilik bilan original uch qatorli zanjirli rake.

● Texnik xizmat ko'rsatmaydigan PEER podshipniklari (bo'shliqqa moylash moyini qo'shishning hojati yo'q) konveyerning qo'zg'aluvchan mili va boshqariladigan mili uchun ishlatiladi, yuqori chidamlilik va xizmat muddati 600-800 soat.

● Ekinni siqish va yanada silliq va bir tekis oziqlantirish uchun konveyer zanjirining tarangligi kuchlanish vinti bilan sozlanishi mumkin.

● Sızdırmazlık plitasi materiali va optimallashtirilgan strukturasi silkituvchi taxta harakatlanayotganda rezina har doim mahkam yopishishini ta'minlaydi.

Kabina

Yangi va takomillashtirilgan aqlli kabina, 30% kengroq, operator talab qiladigan qulaylik, qulaylik va aqlli funktsiyalarni ta'minlaydi.

Deyarli barcha yo'nalishlardan 180 ° gorizontal ko'rinish va tungi ish uchun etarli yorug'lik;

Mashinaning ish holatini, dvigatel tezligini va boshqalarni ko'rsatadigan o'rnatilgan displey ekrani; Nosozliklarni oson tashxislash va texnik xizmat ko'rsatish va minimal yo'qotish uchun xato diagnostikasi va ogohlantirish funktsiyalari.

Konsol o'rtacha joylashuvga ega bo'lib, tez-tez ishlatib turadigan tugmachalar qulay joyda joylashgan bo'lib, o'rim-yig'imning qulayligini oshirish uchun haydovchining ishlash odatlariga to'liq mos keladi.

Elementlarning zarbasi va harakatlanishi elektro-gidravlik tutqich bilan boshqariladi, bu tutqichli operatsion tizimga qaraganda osonroq o'rganiladi. Siz yarim soatlik oddiy mashg'ulot bilan uning barcha operatsiyalarini o'zlashtirishingiz mumkin.

Bir nechta gidravlik drayverlarning boshqaruv tugmalari CAN paneliga birlashtirilgan bo'lib, operatsiyani sodda va to'g'ridan-to'g'ri qiladi, chunki siz bir tugma bilan turli funktsiyalarni yoqish / o'chirish mumkin.

TE seriyali g'ildirakli kombayn dizaynning boshidanoq kesish, maydalash va tozalashda turli ekinlarning turli talablariga to'liq mos keladi va shu bilan eng katta o'zgaruvchanlik va moslikni saqlaydi.

Texnik xususiyatlari:

Turi - G'ildirakli don yig'ish mashinasi

Model - ZOOMLION TE100

Dvigatel - Yuchai YCA05190-T300

Dvigatelning nominal quvvati - 140 kVt

Dvigatelning nominal tezligi - 2200 rpm

Emissiya - Xitoy III, yuqori bosimli Common Rail

Yoqilg'i bakining hajmi - 400 l

Ish kengligi (bug'doy sarlavhasi) - 2750/2960/3250/4000 mm

Minimal erni tozalash - 330 mm

Ish tezligi - 1,6 ~ 10 km / soat

Bir soatlik ish unumdorligi - 0,8 ~ 1,5 gm2 / soat

Birlik maydoni uchun yoqilg'i sarfi ≤35 kg/soat

Tozalash barabanlari - 1 dona

Xirmon barabanlarining turi - Yagona bo'ylama eksenel oqim

Tozalash barabanlari

Tashqi diametri * L - ph620 * 3180 mm

Fan turi - markazdan qochma

Fan diametri - ph450 mm

Muxlislar soni - 1 dona

Konkav elak

To'r

Elakni tozalash

Havo elutriatori

Donni qabul qilish qutisining hajmi - 3,2 m3

Yuk tushirish rejimi - Mexanik tushirish

Drayv turi - Mexanik

Tushirish ochilishining maksimal erni tozalash

Maks. 4,3 m (yon harakat bilan ko'tariladi)

Somon maydalagich turi (ixtiyoriy)

Kesish moslamasi

Somon maydalagichning ish kengligi - 800 mm

Vites o'zgartirish usuli - Mexanik o'zgaruvchan uzatish + gidravlik uzluksiz o'zgaruvchan uzatish

Drayv o'qi turi (old aks)

Gidrostatik haydovchi

Drayv turi - Ikki g'ildirakli haydovchi (old g'ildirak, orqa rul)

Orqa aks

Orqa aks sozlanmaydi

Rulda motor turi - Shlangi

Tormoz turi - qisqichli tormoz

G'ildirak bazasi - 2788 mm

Qo'llanma g'ildiragi (orqa

Drayv g'ildiragi (old g'ildirak) - 1900 mm

Qo'llanma g'ildiragi - 300/80R15,3; 12,5/80R15,3

Drayv g'ildiragi - 540/70R24; 15-24

G'ildirak tishli turi - Yopiq

Konditsioner - Sovuq havo

Makkajo'xori sarlavhasi

Besh qatorli makkajo'xori sarlavhasi 750 mm (ixtiyoriy)

Sarlavha kengligi - 4 m

Gabarit o'lchamlari (L*W*H) - 7200×4400×3420 mm

Umumiy og'irligi - 7450 kg

Ishlab chiqarilgan mamlakat - Xitoy
