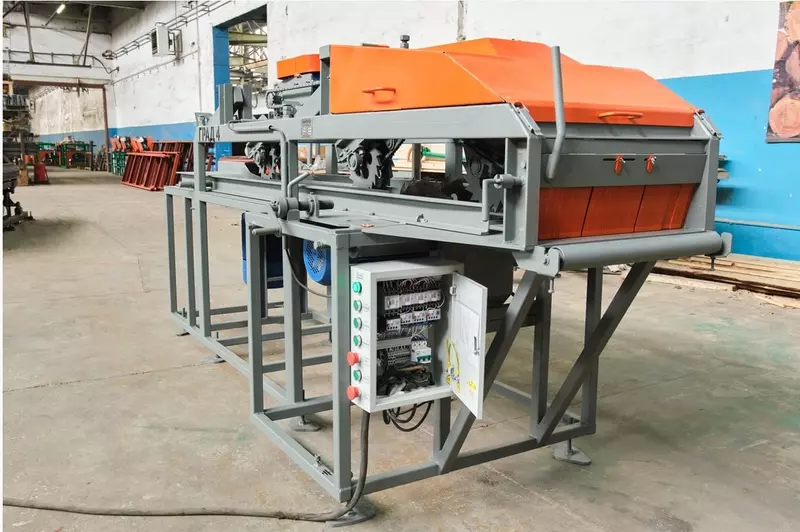

Grad-4 plitalarini qayta ishlash mashinasi

Plitalar mashinasi Grad 4, maqsadi va afzalliklari

To'rtta arra plitalarini qayta ishlash mashinasi qalinligi 125 mm gacha bo'lgan plitalarni qirrali taxtalarga arralash uchun mo'ljallangan. Yog'ochni arralashda, ishlovchilar doimo savolga ega bo'lishdi: "Plita bilan nima qilish kerak?". Ko'pgina hollarda, kraker har doim o'tin uchun ishlatilgan yoki sizning hududingizda bo'sh joy egallagan. Bunga yo'l qo'ymaslik uchun siz taxta sifatini tijorat yog'ochiga qayta ishlaydigan yaxshi taxta kesgichni sotib olishingiz kerak. TRIUMPH savdo belgisining GRAD-4 mashinasi bu muammoni hal qiladi, endi siz plitani yuqori sirt sifati bilan qirrali yog'ochga ishlov berishingiz va ko'proq pul ishlashingiz mumkin!

Ko'p arra plitalarini qayta ishlash mashinasi kompleksda bir nechta operatsiyalarni bajaradi. Vertikal ravishda o'rnatilgan dumaloq arralarning birinchi bloki kelajakdagi taxtalarning kerakli kengligini 80 dan 150 mm gacha o'rnatib, plitani kesish imkonini beradi. Ushbu o'lcham operator tomonidan qo'lda vintli vites yordamida o'rnatiladi. Dumaloq arralarning ikkinchi bloki ish qismini eni bo'ylama tekislikda kesadi. Olingan taxtalarning qalinligi qalinligi 16 dan 50 mm gacha bo'lgan ajratgichlar bilan tartibga solinadi. GRAD-4 mashinasida avtomatik slab brosh mexanizmi mavjud.

GRAD to'rtta arra mashinasi ikki tezlikli besleme mexanizmi bilan jihozlangan. Kerakli tezlik plitaning parametrlariga qarab operator tomonidan qo'lda o'rnatiladi. Ko'p arrali plitalarni qayta ishlash mashinasi GRAD-4 bir arrali plitalarni qayta ishlash mashinalariga nisbatan ancha yuqori mahsuldorlikka ega. To'rtta arra mashinasi GRAD-4 bir vaqtning o'zida ikkita qirrali taxtalarni ishlab chiqaradi, bir arrali qovurg'ali dastgoh esa 3-4 o'tishda plitalarni qayta ishlaydi.

Plitaning minimal uzunligi, mm 1100

Dumaloq arra soni, mm 4

Vertikal arralarning elektr motor kuchi, kVt 2x7,5

Gorizontal arralarning elektr motor kuchi, kVt 15, 18,5

Arralash tezligi (hisoblangan), m/min 8, 14

Dairesel arra diametri, mm 500

Arra mili diametri, mm 50

Arra mili tezligi, rpm 3000

Qayta ishlangan yog'ochning maksimal kengligi diapazonda, mm 550-620

Qayta ishlangan yog'ochning maksimal qalinligi, mm 125

Olingan tayyor yog'ochning kengligi, mm 80-150

Chiqishdagi taxtaning qalinligi chegaralar ichida ajratgichlar yordamida o'rnatiladi, mm 16-60 (bitta gorizontal arra o'rnatilganda) 56 (2 ta gorizontal arra o'rnatilganda jami; masalan: 30 + 26 yoki 46 + 10, pastki taxta. kamida 16)

Besleme birligi elektr motorining quvvati, kVt 1,1

Voltaj el. tarmoqlar, V 380

Oqim turi, Hz Uch fazali, 50

Uzunligi, mm 3018

Kengligi, mm 1150

Balandligi, mm 1450

Og'irligi, kg 800
