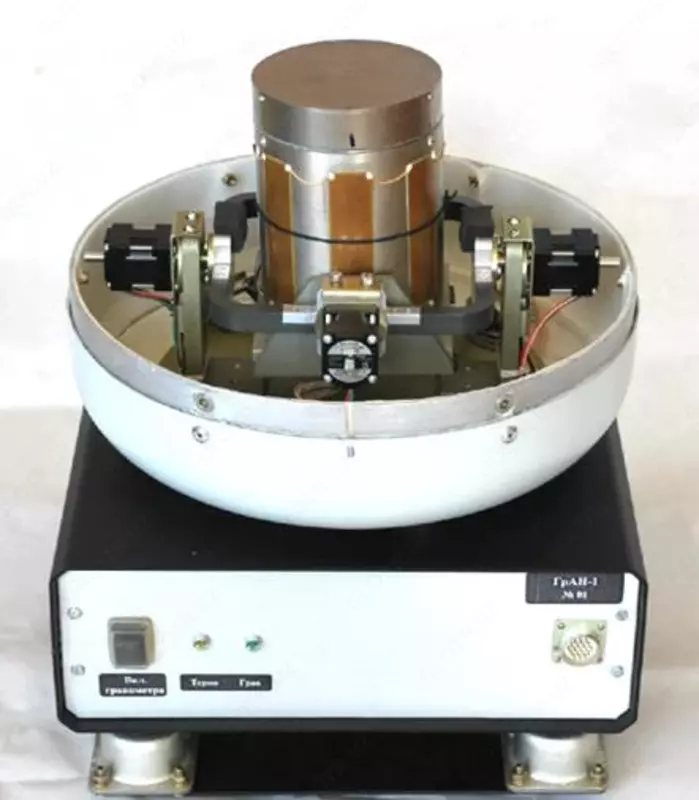

Гравиметр относительный наземный автоматизированный ГрАН-1

Maqsad

Nisbiy yerga asoslangan avtomatlashtirilgan GranAN-1 gravimetri (keyingi o'rinlarda gravimetr deb yuritiladi) erkin tushish tezlashishini o'lchash uchun mo'ljallangan.

Tavsif

Принцип действия гравиметра основан на работе электромеханического узла кварцевого акселерометра, который содержит подвижный чувствительный элемент (ЧЭ) из кварцевого стекла на упругом кварцевом подвесе. На ЧЭ имеются обкладки емкостного датчика и катушки обратного преобразователя. Перемещение ЧЭ измеряется емкостным датчиком положения. Сигнал с датчика положения ЧЭ при его отклонении от центрального положения усиливается усилителем гравиметра и подается в катушки обратного преобразователя. Обратный преобразователь создает силу, которая возвращает ЧЭ к исходному центральному положению. Величина тока в катушках обратного преобразователя пропорциональна силе, действующей на ЧЭ гравиметра. Выходной аналоговый сигнал обратного преобразователя поступает в блок измерения, где осуществляется его преобразование в цифровой код.

Гравиметр состоит из следующих основных элементов:

-    основание, в которое для однозначной установки прибора установлены четыре амортизирующих устройства на плоской пластине. При необходимости, в пластину вворачиваются 3 направляющих штыря для установки прибора на грунт;

-    кожух, внутри которого расположен ЧЭ, закрепленный в механизме автоматического горизонтирования;

На корпусе гравиметра установлен девятиштырьковый герметичный разъем, для подключения пульта управления, подачи напряжения питания 24 В, и подключения по интерфейсу RS-422.
