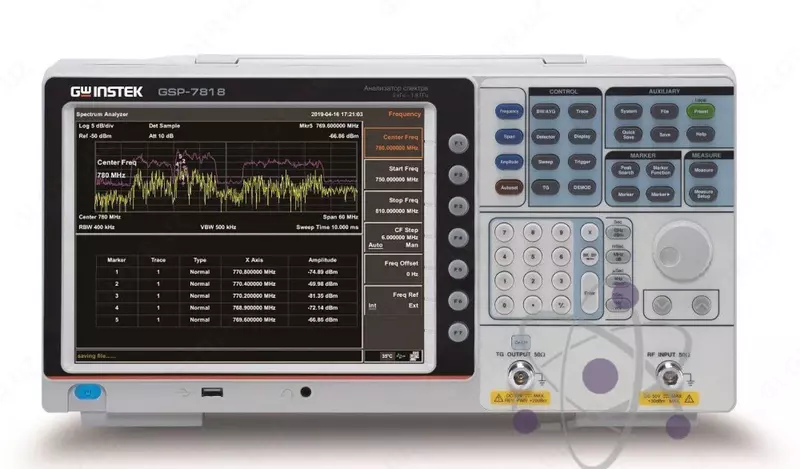

GSP-7818 — анализатор спектра цифровой

Kod: P-0895173 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Особенности анализатора спектра цифрового GSP-7818:

Частотный диапазон 9 кГц¼1,8 ГГц;

Трекинг генератор (опция): диапазон частот 100 кГц … 1,8 ГГц;

Цифровая ФАПЧ;

Средний уровень собственных шумов: от –148 дБм (с включенным предусилителем);

Макс. входной уровень сигнала: +30 дБм, постоянный уровень 50 В ;

Фазовый шумы -98 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;

Измерительный функции: ACPR/ OCBW/ CHPW, N-dB;

Полоса пропускания: 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц;

Опция: фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) и детектор ЭМС (квазипиковый);

Демодулятор: АМ/ ЧМ/ USB/ LSB;

Маркерные измерения;

Интерфейсы USB, LAN, VGA;

Универсальное питание: 100…240 В (45…65 Гц).

Технические характеристики анализатора спектра цифрового GSP-7818:

Параметр	Значение
Частота
Частотный диапазон	9 кГц … 1800 МГц
Частота опорного генератора	10 МГц
Погрешности частоты опорного генератора	±(2,5x10-6+1x10-6xN), где N – количество лет после выпуска из производства или подстройки
Полоса обзора	Нулевая, 100 Гц… 1800 МГц (разрешение 1 Гц)
Плотность фазовых шумов	-82 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -98 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки	10 мс…3000 с (при полосе обзора > 0), 1 м…3000 с (при полосе обзора = 0)
Режимы развертки	Непрерывный, однократный
Полоса пропускания
Полоса пропускания	10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц (-3 дБ) фильтры ЭМС (опция): 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Погрешность установки полосы пропускания	± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц
Полоса пропускания видео	10 Гц … 3 МГц
Амплитуда
Диапазон измерений	От среднего уровня собственных шумов до +10 дБ в полосе от 100 кГц до 1 МГц; до + 20 дБ в полосе от 1 МГц до 1,8 ГГц, до + 30 дБ в полосе от 10 МГц до 3,25 ГГц
Диапазон регулировки опорного уровня	-80 дБм … +30 дБм, шаг 0,01 дБ
Аттенюатор	0 … 40 дБ, шаг 1 дБ
Предусилитель	20 дБ, 9 кГц…1,8 ГГц
Максимальный входной уровень	30 дБмВт, постоянное 50 В
Уровень компрессии на 1 дБ	0 дБ при несущей частоте ≥ 50 МГц без предусилителя
Средний уровень собственного шума (DANL)	нормируется при условиях: аттенюатор 0 дБ, Fпч/эмс = 1 Гц, С выключенным предусилителем: -117 дБм: 100 кГц … 1 МГц -130 дБм: 1 МГц … 10 МГц -130 дБм: 10 МГц …1 ГГц -128 дБм: 1 ГГц … 1,8 ГГц С включенным предусилителем: -140 дБм: 100 кГц … 1 МГц -150 дБм: 1 МГц … 10 МГц -150 дБм: 10 МГц … 1 ГГц -148: 1 ГГц … 1,8 ГГц
Пределы допускаемой относительной погрешности измерения уровня на частоте 50 МГц	При полосе обзора 200 кГц, полосе пропускания 10 кГц, С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм)
Неравномерность АЧХ	С выключенным предусилителем: ± 0,8 дБ: 100 кГц … 1.8 ГГц, С включенным предусилителем: ± 0,9 дБ: 100 МГц … 1.8 ГГц,
Гармонические искажения второго порядка (SHI)	-65 дБн в диапазоне частот 50 МГц … 1,8 ГГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка (TOI)	+10 дБм в диапазоне частот 50 МГц … 1,8 ГГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Детекторы графика	Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ, Опция - квазипиковый детектор (ЭМС)
Функции трассировки	Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение
Трекинг генератор (Опция)
Диапазон частот	100 кГц … 1,8 ГГц
Диапазон установки уровня	-30 дБм … 0 дБм
Разрешение установки уровня	1 дБм
Неравномерность АЧХ	± 3 дБ
Входы / Выходы
ВЧ вход	Соединитель N-типа; 50 Ом
Трекинг генератор (опция)	Соединитель N-типа; 50 Ом
Вход опорной частоты	Соединитель BNC-типа: 10 МГц, 50 Ом, 0 дБм…+10 дБм
ДУ	LAN, USB (USB TMC)
Медиа выходы	VGA (800*600, 60 ГГц, D-sub)
Общие данные
Демодулятор	АМ/ ЧМ, режимы однополосной модуляции - USB / LSB - (верхняя / нижняя боковая полоса).
Внутренняя память	256 МБ
Дисплей	диагональ 26,4 см, ЖК, разрешение 800х600
Потребляемая мощность	< 65 Вт
Условия эксплуатации	+5…+45 °С
Габаритные размеры	421х221х115 мм (ШхВхГ)
Вес	5 кг
Питание	100…240 В (автовыбор), 45…65 Гц.
