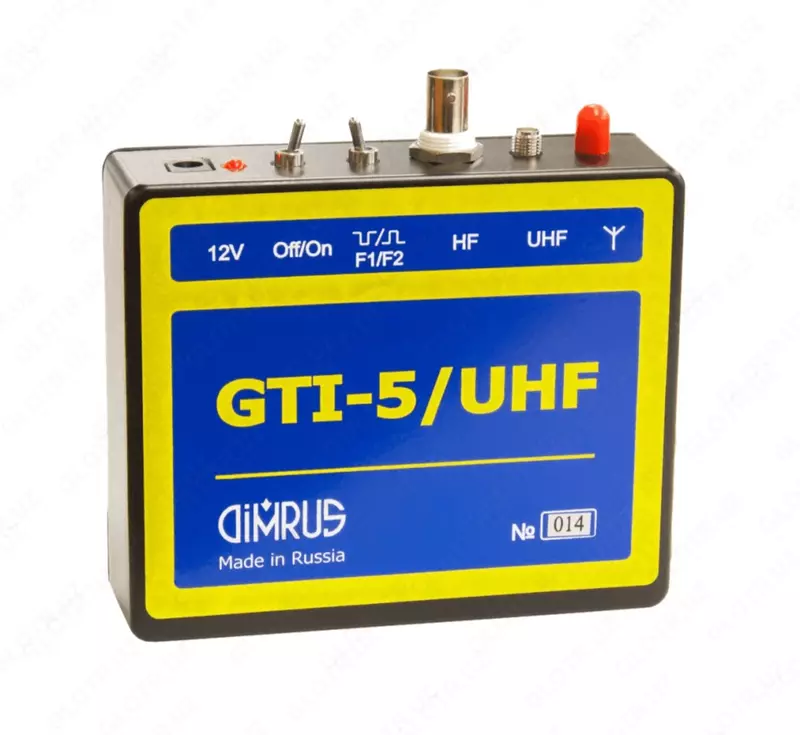

GTI-5/UNF — генератор тестовых импульсов

Kod: P-0892017 Ushbu mahsulot sotuvda mavjud emas

Tavsifi

Описание генератора тестовых импульсов GTI-5/UNF:
При градуировке систем измерения частичных разрядов в UHF (СВЧ) диапазоне частот необходимо использовать тестовые генераторы, работающие в этом диапазоне. Градуировочный калибратор марки «GTI-5/UHF» является универсальным прибором, работающим в двух диапазонах частот: HF и UHF (ВЧ и СВЧ).
Он предназначен для тестирования датчиков, соединительных кабелей и входных цепей регистрации частичных разрядов в диапазоне HF/UHF при работе с приборами серии «TDM», «GIS-DM», «CDR» , а также датчиками типа «AES», «CDR-S» и другими.
Прибор может эксплуатироваться при температуре окружающего воздуха от минус 40 до плюс 50 °С и относительной влажности воздуха до 98 % без конденсации влаги.
Внутренний генератор прибора «GTI-5/UHF» задает порядок следования тестовых импульсов, которые воздействуют на два выходных каскада, каждый из которых работает в своем диапазоне частот. Выбрав соответствующий выходной разъем прибора можно получить тестовые импульсы с необходимыми амплитудными и частотными параметрами.

Параметр	Значение
Импульсы в диапазоне HF
Частота следования импульсов	300 Гц
Длительность импульса	100 нс
Амплитуда (отр./положит)	1 В
Нарастающий фронт импульса	10 нс
Импульсы в диапазоне UHF
Частота следования импульсов	300 Гц
Длительность импульса	100 нс
Мощность импульса	-40 дБм
Частота заполнения импульса, МГц	650(F1)/433(F2)
Импульсов в диапазоне UHF антенный выход
Частота следования импульсов	300 Гц
Длительность импульса	100 нс
Мощность импульса	10 дБм
Частота заполнения импульса, МГц	650(F1)/433(F2)
Элементы питания	Аккумуляторы
Время зарядки	12 часов
Потребляемый ток	200 мА
Габаритные размеры, мм, не более	130×120×38
Масса прибора, кг, не более	0,45
