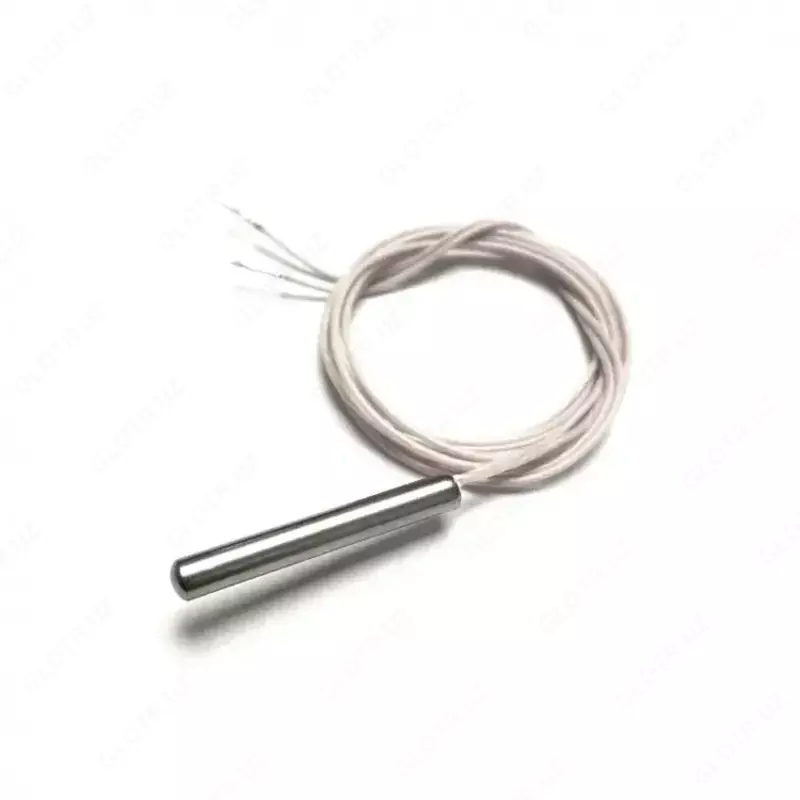

Harorat sensori Pt100 4 x 30 mm sim uzunligi 50 sm

Turi

Passiv komponentlar

Olchamlari, mm

4x30

Mahsulot og'irligi, g

10

Ishlab chiqaruvchi mamlakat; ta'minotchi mamlakat

O'zbekiston

Kafolat muddati

1 yilv

Tavsif

Diametri 4 mm va uzunligi 30 mm bo'lgan zanglamaydigan po'latdan yasalgan gilzadagi platina harorat sensori. 0 daraja haroratda qarshilik 100 ohmni tashkil qiladi.

O'lchov elementi

Nomi: PT100 Heraeus Sensor texnologiyasi

Turi: yupqa plyonkali platina sezgir elementi

0ºC da qarshilik: 100 Ohm

Harorat koeffitsienti: 3850 ppm / K

Aniqlik (tolerantlik): ±0,3% (tolerantlik klassi B)

Ishlash harorati oralig'i -70ºC ~ +500ºC

O'lchov oqimi: 0,3-1,0 mA

DIN EN 60751

Sensor versiyasi

Zanglamaydigan po'latdan yasalgan yeng

Diametri: 4 mm.

Yeng uzunligi: 30 mm.

Material: zanglamaydigan po'latdan AISI 304 past uglerodli ostenitik po'latdir. Rossiyada, GOSTga ko'ra, uning analogi 08X18N10 po'latdir. AISI 304 zanglamaydigan po'lat kislotaga chidamli bo'lib, 900 darajagacha qisqa muddatli haroratga bardosh bera oladi.

Murakkab: Silikon KT-73 issiqlik o'tkazuvchan, issiqlikka chidamli (+300 ºS gacha) va 200 ºS gacha bo'lgan haroratlarda korroziyaga olib kelmaydi.

Kabel

Uzunligi: 50 sm.

Yadroning kesimi: 2x0,2 mm2

Nomi: Raychman FS shisha bilan mustahkamlangan quvurda MGTF

Izolyatsiya: GOST 24222-80 (TU MHPM 549-56, VTU MHPM-461-55) bo'yicha floroplastik-4 plyonkasidan keyingi uch marta ishlov berish bilan tayyorlangan o'rashdan qilingan.

100000M Ohm dan kam bo'lmagan 220 °C da izolyatsiyalash qarshiligi

Moslashuvchanlik klassi: 5

Ishlash harorati diapazoni: -60⁰S dan +220⁰S gacha

Xizmat muddati: ishlab chiqarilgan kundan boshlab kamida 20 yil

TU 16-505.185-71

Haroratga qarshilik jadvali

-50 - 80,31 Ohm

-20 - 92,16 Ohm

0 -100 Ohm

20 - 107,79 Ohm

30 - 111,67 Ohm

40 - 115,54 Ohm

50 - 119,40 Ohm

100 - 138,51 Ohm

200 - 175,86 Ohm

300 - 212,05 Ohm
