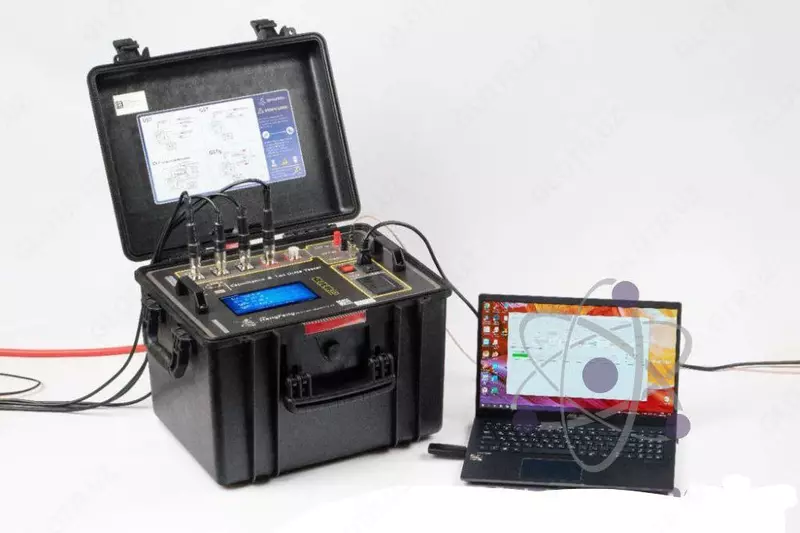

HFJS-8208E — измерители тангенса угла диэлектрических потерь и электрической ёмкости Hengfeng

Kod: P-0891025 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Измерители тангенса угла диэлектрических потерь и электрической ёмкости компании Hengfeng Electric HFJS-8008E, HFJS-8108E, HFJS-8208E, HFJS-8308E предназначены для точных измерений в полевых и лабораторных условиях. В измерителях реализована функция 4-канального измерения, что позволяет измерять на трех вводах трансформатора одновременно. Также данные модели оснащены функциями измерения тангенса угла потерь, емкости и коэффициента трансформации емкостного трансформатора, измерения сопротивления изоляции различных объектов.

Важной особенностью является возможность проведения измерений без снятия ошиновки. Кроме этого в приборах предусмотрена дополнительная защита, заключающаяся в возможности установки четырёх критериев безопасности (высокое напряжение, высокий ток, низкое напряжение, низкий ток).

HFJS-8008E, HFJS-8108E, HFJS-8208E, HFJS-8308E выполнены в едином корпусе, вмещающем в себя мост переменного тока, источник питания с преобразователем частоты, испытательный трансформатор и образцовый конденсатор.

Функции

измерение тангенса угла диэлектрических потерь на заземлённых и незаземлённых объектах (прямая и перевернутая схемы),
измерение электрической ёмкости на заземлённых и незаземлённых объектах,
измерение тангенса угла потерь и ёмкости емкостного трансформатора напряжения, состоящего из двух секций, или двух нижних конденсаторов трансформатора CVT, состоящего из большего количества секций (функция CVT самовозбуждение),
измерение тангенса угла потерь и ёмкости верхнего конденсатора емкостного трансформатора, имеющего более двух конденсаторов, при наличии заземления шины (функция GSTg),
измерение коэффициента трансформации емкостного трансформатора (функция CVT коэффициент),
измерение сопротивления изоляции.

Особенности

одновременное измерение емкости и тангенса угла потерь на трех вводах трансформатора (функция 4-канальное измерение),
возможность проведения измерений без снятия ошиновки,
стабильность и точность измерений благодаря многократному автоматическому преобразованию частоты,
отличная помехоустойчивость позволяет проводить точные измерения при помехах с амплитудой до 5 мA,
быстрая разрядка после испытаний – полный разряд образцового конденсатора происходит в течение нескольких миллисекунд,
встроенный принтер,
внутренняя память.

Модель	HFJS-8008E	HFJS-8108E	HFJS-8208G	HFJS-8308E
Диапазон измерений ёмкости	от 3 до 1·106 пФ
Погрешность измерений ёмкости	±(1% от изм. зн. + 1 пФ)
Диапазон измерений тангенса угла потерь	от 1,0·10-4 до 1,0
Погрешность измерения тангенса угла потерь	±(1% от изм. зн. + 0,0004)
Диапазон измерений напряжения	от 0,5 до 10 кВ		от 0,5 до 12 кВ
Погрешность измерений напряжения	±(1,5% от изм. зн. + 10 В)
Диапазон измерений частоты	от 45 до 65 Гц
Погрешность измерений частоты	±0,01 Гц
Диапазон измерения коэффициента трансформации емкостного трансформатора	от 10 до 99999
Погрешность измерения коэффициента трансформации емкостного трансформатора	±1% от изм. зн.
Диапазон измерения сопротивления изоляции	От 100 кОм до 1000 ГОм
Погрешность измерения сопротивления изоляции	±5 % от изм. зн. (в диапазоне от 100 кОм до 10 ГОм при измерительном напряжении 250 В) ±5 % от изм. зн. (в диапазоне от 10 до 100 ГОм при измерительном напряжении 2500 В) ±10 % от изм. зн (в диапазоне от 100 до 1000 при измерительном напряжении 10000 В)
Источник питания	от 180 до 270 В, от 50 до 60 Гц
Дисплей	ЖКД	Сенсорный цветной	ЖКД	Сенсорный цветной
Габаритные размеры	430 мм х370 мм х505 мм
Масса	31 кг	31,3 кг	32,1 кг	32,6 кг
