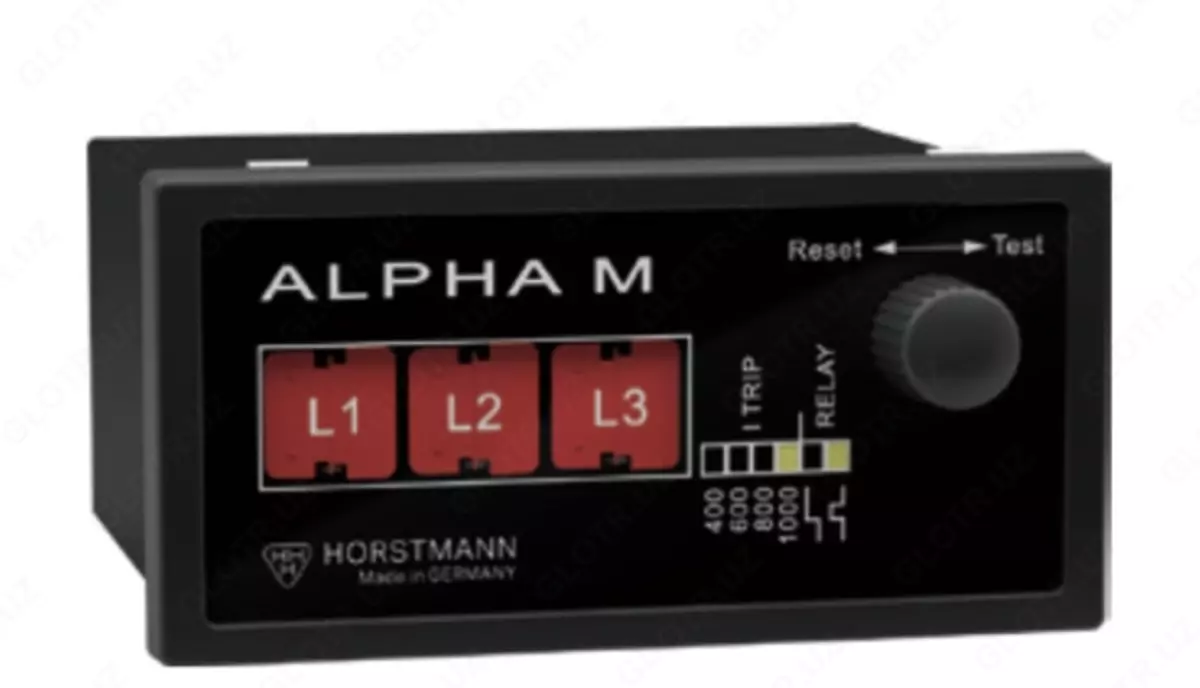

Horstmann Alpha M - qisqa tutashuv ko'rsatkichi

“Alpha M modeli oʻrta kuchlanishli elektr taqsimlash tarmoqlaridagi qisqa tutashuvlarni aniqlash, koʻrsatish va masofadan turib koʻrsatish uchun moʻljallangan.

Ko'rsatkich qisqa tutashuv oqimi paydo bo'lganda ishga tushadi va qurilma qayta tiklanmaguncha qoladi.

Sozlanishi mumkin bo'lgan sayohat oqimlari

Bayroq turi ko'rsatkichi (qora/qizil)

Masofaviy signal

Tashqi quvvat manbai talab qilinmaydi

Xizmat yo'q, batareya yo'q

RM6 tipidagi uchta Schneider Electric CT to'plami

I>> qisqa tutashuv toki

400, 600, 800, 1000 A

tI>> javob kechikishi

100 ms, <20 ms da bajarilmaydi

Xato

±15%

Ko'rsatma

L1, L2, L3 uchun uchta displey elementi (qora/qizil), bistable turi

Masofaviy signalizatsiya/aloqa

Bitta o'rni kontakti

Masofaviy aloqa

Potentsialsiz doimiy yoki tez aloqa (> 100 ms)

Aloqa parametrlari:

1) 230 V o'zgaruvchan tok / 1 A / 62,5 VA maksimal;

2) 220 V DC / 1 A / 60 Vt maksimal.

Qayta tiklash

Aylanadigan tutqich

Quvvatlantirish manbai

Oqim transformatoridan quvvat manbai

■

Ramka

Polikarbonat, IP40

Harorat oralig'i

-30 dan +70 ° C gacha

Katalogdagi aksessuarlar:

Devorga o'rnatilgan korpuslar - 52-bet

Tashqi ogohlantirish chirog'i - 52-bet

Olib tashlash qisqichi sahifasi - 53-bet

Bahor tutqichi sahifa - 53-bet

Boshqa TT dizaynlari ham mumkin - 44-bet "
