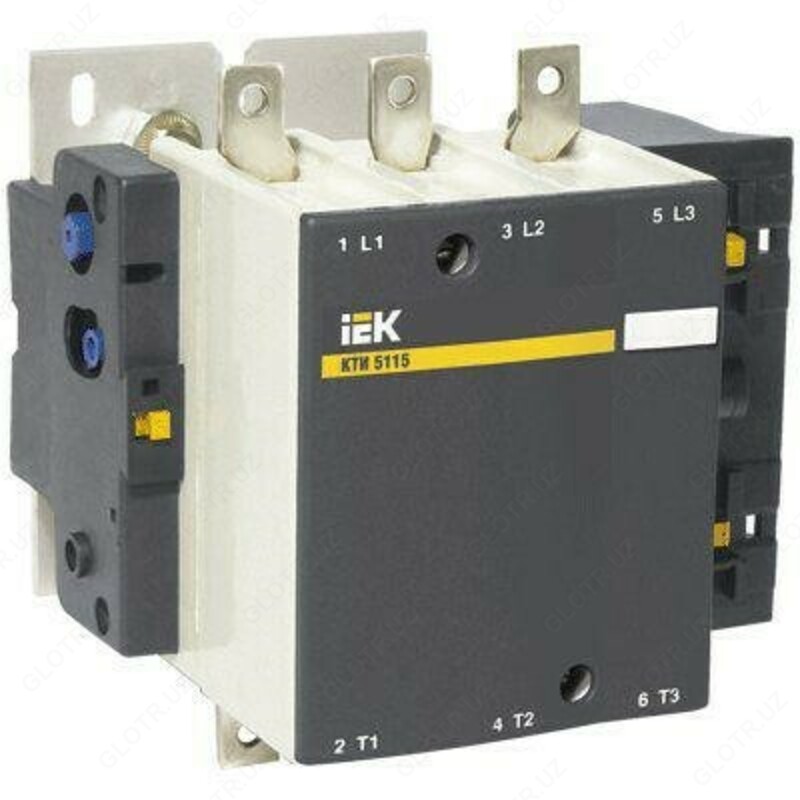

IEK Kontaktori KTI-5150 150A 230V / AC3

IEK Kontaktori KTI-5150 150A 230V / AC3 KTI seriyasidagi elektromagnit kontaktorlar 660 V o'zgaruvchan tok kuchiga ega bo'lgan elektr tarmoqlarida sincap kafesli rotorli uch fazali asenkron elektr motorlarni ishga tushirish va to'xtatish uchun boshqarish zanjirlarida foydalanish uchun mo'ljallangan va shuningdek, burilish uchun ishlatilishi mumkin. boshqa elektr inshootlarini yoqish va o'chirish: yoritish, isitish moslamalari va har xil induktiv yuklar. Ular ventilyatorlarda, nasoslarda, pechlarda, ko'prikli kranlarda va avtomatik uzatish tizimlarida (ATS) ishlatiladi. Dizaynning soddaligi, tarkibiy qismlarni, xususan, qabul qilish makarasini almashtirishning qulayligini ta'minlaydi. Baza alyuminiy profildan tayyorlangan bo'lib, u analoglar bilan taqqoslaganda yuqori quvvat va past og'irlikni ta'minlaydi. Texnik xususiyatlari: Uskuna AC 50 Hz: 230 V nazorat qilish zanjirining nominal zo'riqishida Uskuna DC doimiy nazorat qilish davri nominal zo'riqishida: - V Nominal ish oqimi Ie 400 V: 115 A Yordamchi elektron ulanish turi: Vintli ulanish Ochiq-NO kontaktli yordamchi normalar soni: 2 O'zgaruvchan tokning nominal ish kuchlanishi Ue: 230; 400; 660 dyuym Nominal izolyatsiya kuchlanishi Ui: 660 V Nominal impuls kuchlanishi: 8 kV AC-1: 200 A da an'anaviy issiqlik oqimi Ith AC-3 230 V da nominal quvvat: 30,0 kVt AC-3 400 V da nominal quvvat: 55,0 kVt AC-3 660 V da nominal quvvat: 80,0 kVt Maksimal qisqa muddatli yuk: 900 A Shartli qisqa tutashuv oqimi Inc: 5000 A Haddan tashqari oqimdan himoya qilish - gG sug'urta: 200 A Ya'ni AC-3: 5 Vt quvvat sarflangan Ya'ni AC-1: 15 Vt da quvvat Siqish momenti: 10 Nm Ikkita shinalar - har bir o'lcham: 20x3 mm Metrik vida diametri: 6 mm Ucni ishga tushirishda boshqarish voltajining diapazonlari: 0,8 ... 1,1 Chiqarishni boshqarish voltaji Uc: 0,35 ... 0,55 Yopishdagi javob vaqti: 23 ... 35 ms Ochilish paytida javob vaqti: 5 ... 15 ms Ferrulali simli kesma: 95 mm² Moslashuvchan simi 1 yoki 2 simlar: 1 ... 4 mm² Mo'ynali kiyimlarning aşınmaya bardoshliligi: 1,0 mln Qo'shimcha aloqalar soni: 1 Himoya darajasi - IP: IP00 O'rnatish turi: o'rnatish plitasi / taxta Iqlim versiyasi: UH3 Ishlash harorati: -45 ... + 55 ° C Kengligi: 163,5 mm Balandligi: 170,0 mm
