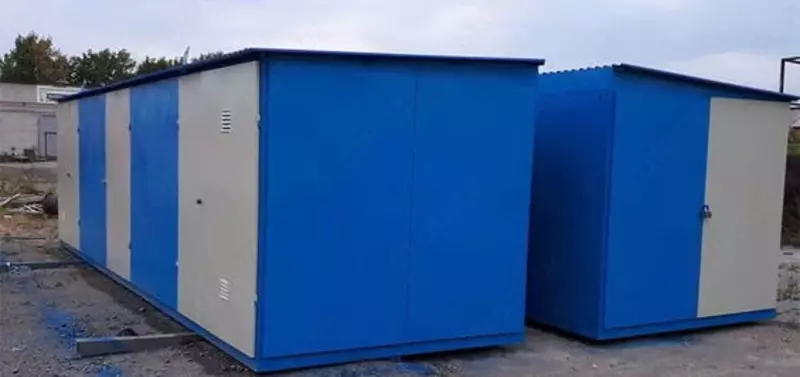

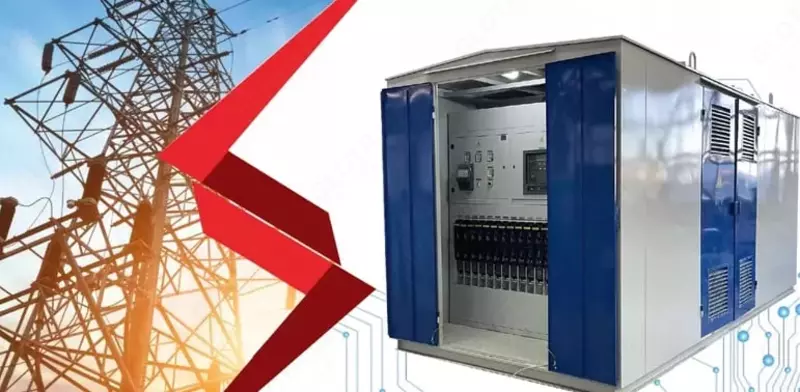

Ikki shahar transformator podstansiyasi (o‘tish) 2GKTP-400/10(6)/0,4 kVA, “ChTZ” varianti, vakuumli kalit bilan. (Transformatorsiz)

400 kVA quvvatga ega 2GTP o'tish tipidagi shahar transformator podstansiyasi tashqi o'rnatishning ikki transformatorli podstansiyasi bo'lib, 50 Gts chastotali va 6 yoki 10 kV kuchlanishli uch fazali o'zgaruvchan tok elektr energiyasini olish, uni elektr energiyasiga aylantirish uchun ishlatiladi.

Shahar tipidagi transformator podstansiyasi mo''tadil iqlimi bo'lgan hududlardagi shahar sanoat, uy-joy kommunal xo'jaligi va boshqa ob'ektlarni elektr energiyasi bilan ta'minlash uchun mo'ljallangan.

2KGTP tipidagi transformator podstansiyalarining afzalliklari

- foydalanish va texnik xizmat ko'rsatish xavfsizligini oshiradigan bir qator blokirovkalarning mavjudligi

- kabel kirishidan foydalanish imkoniyati

- mijozning talablariga muvofiq optimal echimlarni topishga imkon beruvchi umumiy o'lchamlarni qisqartirish

- har qanday turdagi kommutatsiya uskunalari

- maxsus mexanik kuch

- deyarli chang va suv o'tkazmaydigan dizayn

- jonli qismlar himoya panellar bilan qoplangan

2GKTP belgisining tuzilishi

2 - transformatorlar soni

G - shahar

K - to'liq

T - transformator

P - podstansiya

400 – quvvat transformatorining quvvati, kVA

10 - yuqori kuchlanish tomonidagi nominal kuchlanish (HV)

0,4 - past kuchlanish tomonidagi nominal kuchlanish (LV)

Shahar komplekt transformator podstansiyasi GKTP po'latdan payvandlangan korpusdan iborat

- yuqori kuchlanishli qurilma bo'limi

- quvvat transformatori bo'limi

- yuqori voltli havo kiritish minoralari

- past kuchlanishli havo chiqarish minoralari

- past kuchlanishli o'chirish moslamasi bo'limi

Quvvat transformatori bo'linmalarida qo'llab-quvvatlovchi izolyatorlar, tok o'tkazuvchi alyuminiy shinalar va quvvat transformatorlari mavjud. Uyingizda yuqori voltli havo kiritish minorasi o'rnatilgan bo'lib, unda alyuminiy shinalar qo'llab-quvvatlovchi izolyatorlar yordamida biriktirilgan.

Quvvat transformatori bo'linmalarining dizayni quvvat transformatorini almashtirish imkoniyatini nazarda tutadi; tabiiy shamollatish sharoitlarini ta'minlash uchun bo'linma eshiklariga metall panjurlar o'rnatiladi. Agar kerak bo'lsa, panjurlar bo'linma eshiklarida joylashgan pardalar yordamida yopilishi mumkin.

Yuqori kuchlanishli vtulka - shinalar bo'lib, unda shinalar izolyatorlarga o'rnatiladi.

Yuqori kuchlanishli havo kiritish minorasining tomida rul izolyatorlari o'rnatiladi, shuningdek, yuqori kuchlanishli to'xtatuvchilarni o'rnatish uchun burchaklar va yuqori kuchlanishli pin izolyatorlarini o'rnatish uchun pinlar mavjud.

UVN bo'limi VNA, VNR yoki RVZ yuk kalitlari o'rnatilgan KSO kameralaridan iborat.

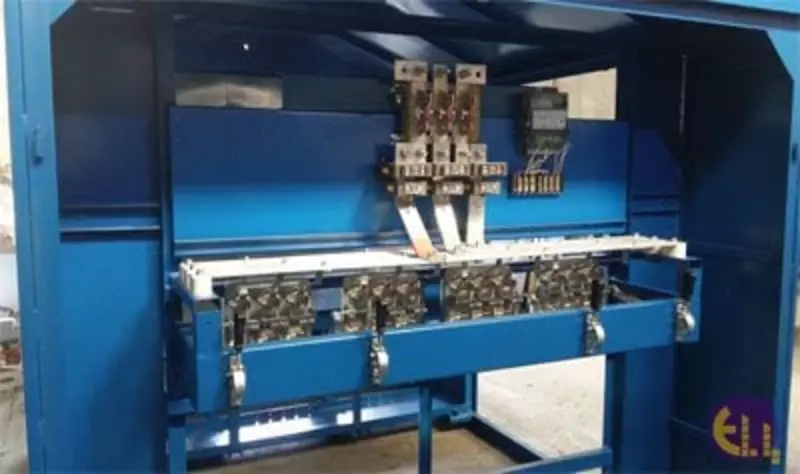

RUNN quyidagilardan iborat:

- kirish ajratgich yoki o'chirgich. Kirish ajratgich yoki o'chirgichdan so'ng, oqim transformatorlarini o'rnatish imkoniyati uchun olinadigan shinalar o'rnatiladi.

- elektr energiyasini o'lchash bo'limi. Uning ikkita versiyasi mavjud: faol energiyani o'lchash va faol va reaktiv energiyani o'lchash (so'rov bo'yicha). Elektr energiyasini hisobga olish bo'linmasida faol va reaktiv energiya hisoblagichlari o'rnatiladi

- ko'cha yoritgichi bo'limi va pastga tushiruvchi transformator 220/36 V

- 0,4 kV liniyalarning statsionar o'chirgichlari

RUNN ko'cha yoritgichiga ega bo'lib, u o'rnatilgan fotorele signali asosida avtomatik ravishda yoqiladi va o'chadi.

Agar podstansiyada havo chiqishi bo'lsa, u holda 0,4 kV liniyalarning simlari ulangan past kuchlanishli pinli izolyatorlarni o'rnatish uchun RUNN bo'linmasining tomiga past kuchlanishli havo chiqishi minorasi o'rnatiladi.

Agar podstansiyada simi chiqishi bo'lsa, u holda RUNN bo'linmasining tagida kabel chiqishi uchun teshiklar mavjud.

Podstansiyani 10(6) kV havo liniyasiga ulash AC-25/4,2 simli 10(6) kV pinli izolyatorlar o'rnatilgan qabul qiluvchi portal yordamida tayanchga o'rnatilgan ajratgich orqali amalga oshiriladi.

2GKTP podstansiyasi quyidagi himoya turlariga ega

HV tomonida: atmosfera haddan tashqari kuchlanishlari; fazadan fazaga qisqa tutashuvlar

LV tomonida: quvvat transformatorining haddan tashqari yuklanishi; 0,4 kV liniyalarning ortiqcha yuklanishi va qisqa tutashuvi; tashqi yoritish liniyalarining qisqa tutashuvlari, isitish davrlari, KTPK ichki yoritish sxemalari; 0,4 kV liniyalarning bir fazali qisqa tutashuvi (havo terminallari 0,4 kV bo'lgan KTPK uchun); atmosfera haddan tashqari kuchlanishlari (havo terminallari 0,4 kV bo'lgan KTPK uchun).

2GKTP quyidagi blokirovkalar bilan jihozlangan

- asosiy pichoqlar yoqilganda ajratgichning topraklama pichoqlarini yoqishdan

- 6(10) kV ajratgichning asosiy va topraklama pichoqlari o'rtasida blokirovka qilish, bu esa asosiy pichoqlar yoqilganda asosiy pichoqlarni yoqishga va asosiy pichoqlar yoqilganda topraklama pichoqlarini yoqishga imkon bermaydi. Bloklash 6(10) kV ajratgichning haydovchisida amalga oshiriladi va ikkita diskdan iborat bo'lib, ularning dizayni bir vaqtning o'zida qo'zg'aluvchan vallar bilan ishlashga (aylanishga) imkon bermaydi.

- VNA kalitlari yoqilganda KSO xujayralarining eshiklarini ochish

- 2GKTP ning normal ishlashi quyidagi shartlarga rioya qilgan holda ta'minlanadi

2GKTP mo'ljallanmagan

- silkinish, tebranish va zarba sharoitida ishlash uchun

- past kuchlanish tomondan quvvat kiritishkiyinish

- PUE bo'yicha portlovchi va yong'in xavfli hududlarda va GOST 24682-81 bo'yicha maxsus muhitda o'rnatish.

Asosiy texnik xususiyatlar:

Ko'rinish - podstansiya

Turi - to'liq transformator (shahar)

Seriya - 2GKTP

Maqsad - shahar uy-joy va sanoat ob'ektlarini elektr ta'minoti

Yuqori kuchlanishli kirish - kabel/kabel (KK)

HV tomonidagi ulanish diagrammasi - o'tish

Transformatorlar soni - transformatorsiz (2 ta quvvatni pasaytiruvchi transformator - TM(G) turi)

Quvvat transformatori kVA - 400

HV tomonida nominal kuchlanish (chiziqli) kV - 6; 10

Eng yuqori ish kuchlanishi kV 7,2; 12

LV tomonida nominal kuchlanish kV - 0,4

Sug'urtaning nominal oqimi 6 kV, A - 5; 8; 10; 16; 20; 31,5; 50; 80

Sug'urtaning nominal oqimi 10 kV, A - 8; 10; 16; 20; 31,5; 50

Kalit turi - vakuum

UVN davrlarining izolyatsiyalash qarshiligi MOhm - 1000

GOST 1516.1-76 bo'yicha izolyatsiya darajasi - Oddiy

GOST 14254-96 - IP34 bo'yicha qobiq turi va himoya darajasi bo'yicha

Transformator podstansiyasining gabarit o'lchamlari, mm - 1680x2250x2320 (4500)

Transformatorsiz transformator podstansiyasining og'irligi, kabel / kabel versiyasi kg - 1600

Dengiz sathidan o'rnatish balandligi - 1000 m dan oshmaydi

GOST 15150-69 va GOST 15543.1-89 bo'yicha I joylashtirish toifasining U yoki UHL versiyasiga mos keladigan atrof-muhit havosining harorati

Atrof muhit - GOST 15150-69 bo'yicha II turdagi sanoat atmosferasi, portlovchi bo'lmagan, kimyoviy faol gazlar va bug'larni o'z ichiga olmaydi, konsentratsiyalarda KTPK parametrlarini qabul qilib bo'lmaydigan chegaralarda kamaytiradi.

Muz bo'lmaganda shamol tezligi 36 m/s gacha (shamol bosimi 800 Pa gacha)

Muz qalinligi 20 mm gacha bo'lgan muzli sharoitlarda shamol tezligi 15 m/s gacha (shamol bosimi 146 Pa gacha)

GKTP GOST 12.1.004-91 bo'yicha yong'in xavfsizligi talablariga, GOST 12.2.007.0-75 va GOST 12.2.007.4-75 bo'yicha xavfsizlik talablariga javob beradi.
