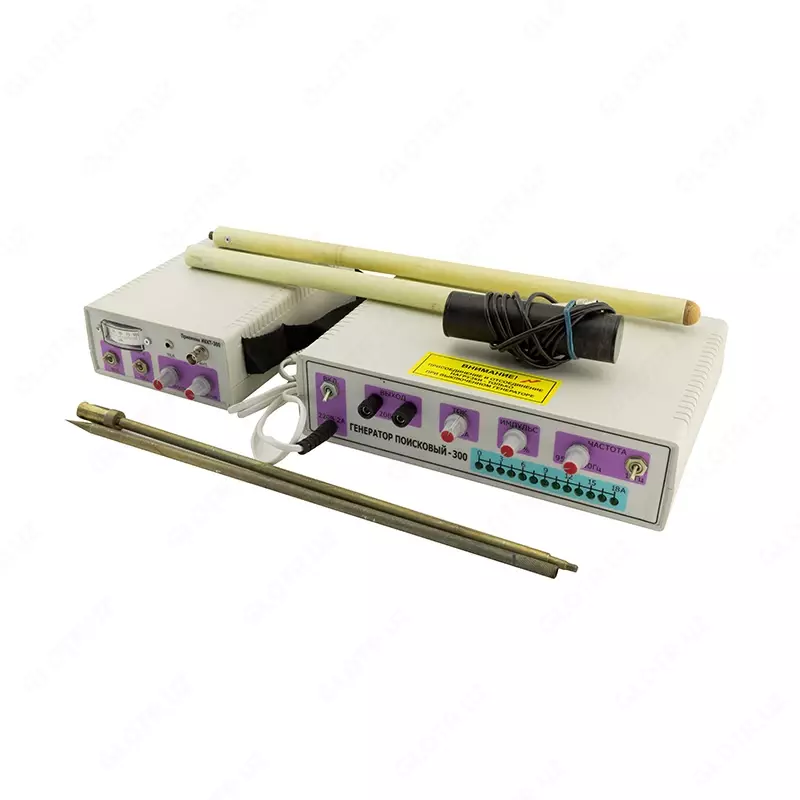

IKkt-300 - kuchli generatorli lokator

Ikkt-300 iz detektorining maqsadi:

Tu 4276-003-12719185-2008 yillar.

Iz qidiruvchisi indikatorlar sinfiga kiradi va induksion usul bilan tuproqni ochmasdan energiya quvvat kabellarining joylashishini, turli maqsadlar uchun metall quvurlar yo'llarini aniqlash uchun mo'ljallangan.

Ikkt-300 iz qidiruvchisi ikkita ish rejimiga ega:

kontaktsiz-joriy yuk bilan ishlaydigan elektr quvvati kabellarining joylashishini, shuningdek katodni himoya qilish stantsiyalaridan oqim ostidagi quvurlarni aniqlash;

kontakt-belgilangan quvur liniyasiga (kabelga) ulangan iz detektori generatori yordamida er osti quvurlari va elektrsizlangan elektr kabellarining joylashishini aniqlash.

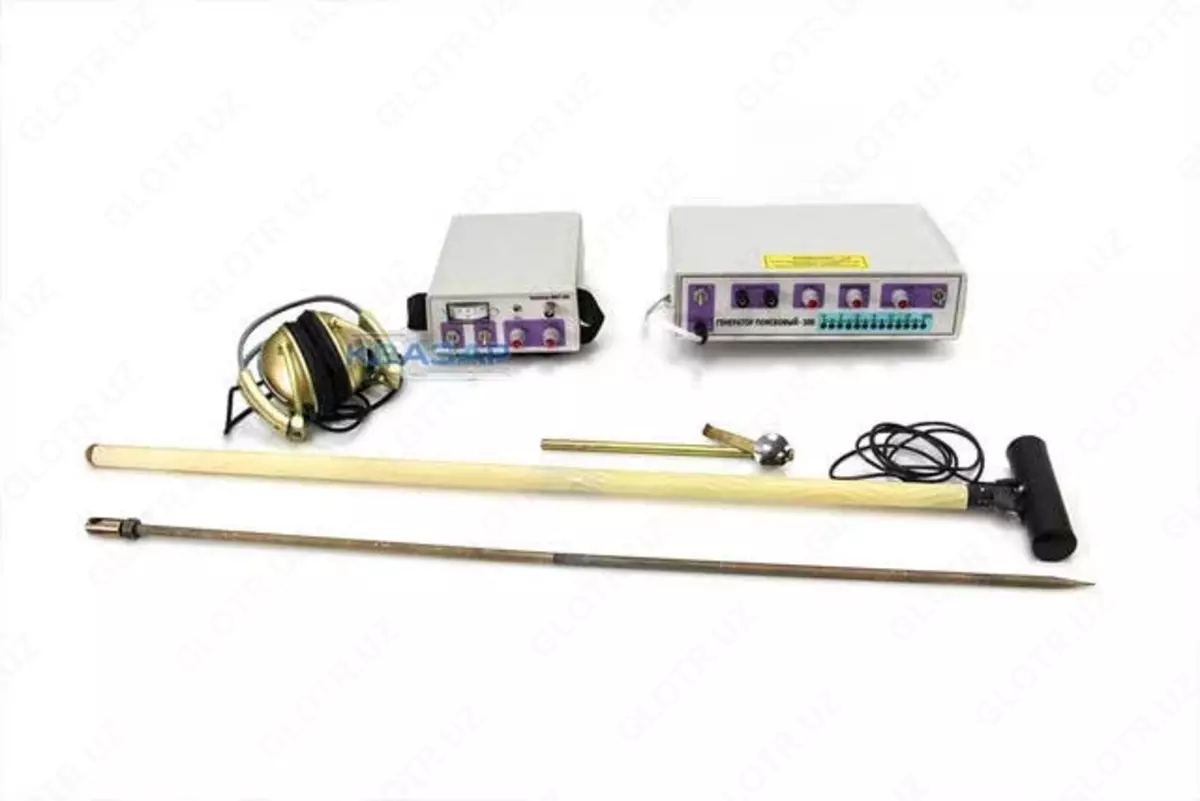

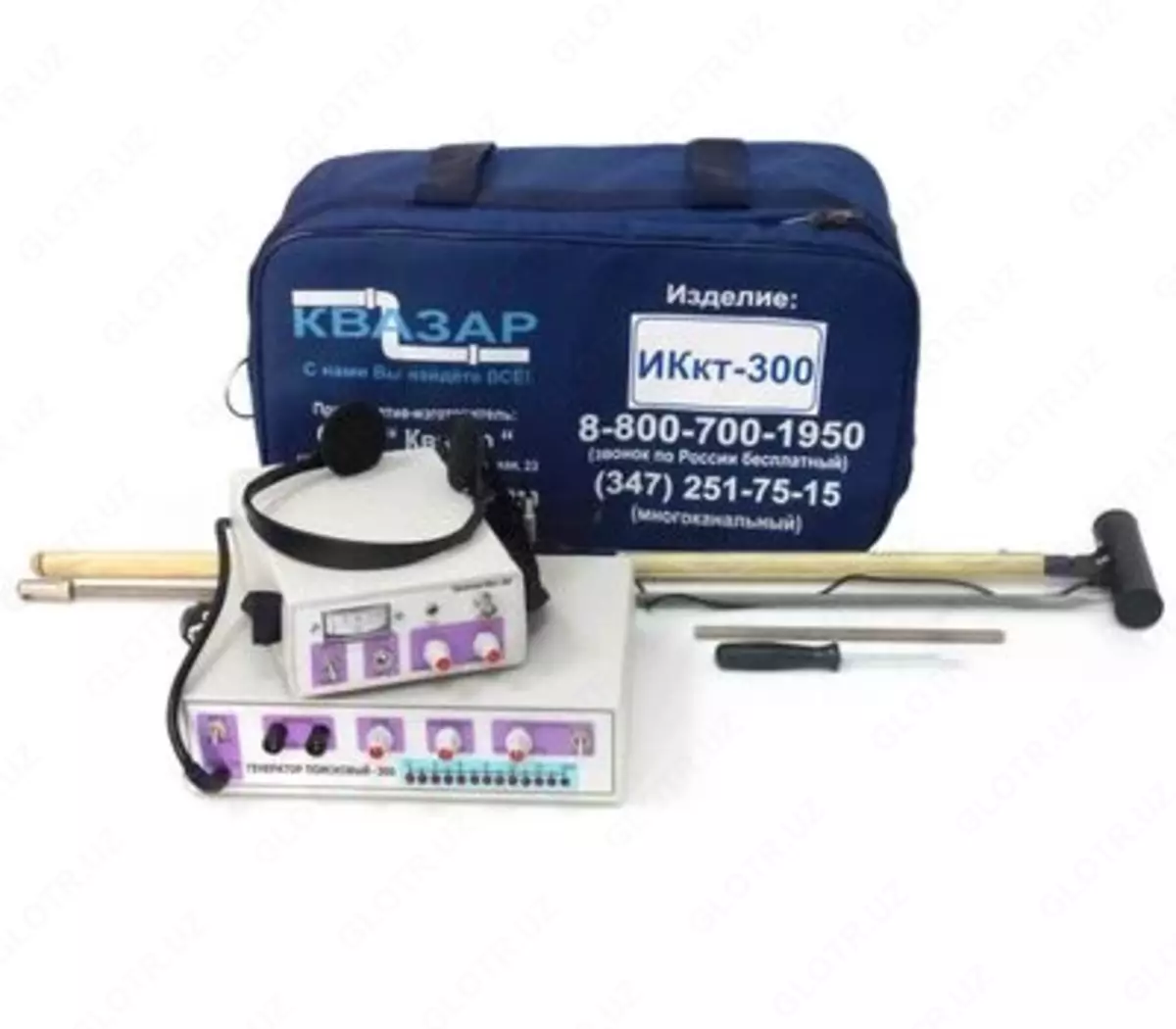

Ikkt - 300 qurilmasi generator va qabul qilgichdan iborat.

Ikkt-300 iz detektorining texnik xususiyatlari:

Parametr Qiymati

Iz qidiruvchining asosiy texnik ma'lumotlari

Qidiruv masofasi 3 km gacha

Er osti kommunikatsiyalarini qidirishning aniqligi aloqa chuqurligidan 5%

Qutiga qadoqlangan mahsulotning o'lchamlari 200x350x460 mm

Kassaga qadoqlangan mahsulotning og'irligi 6,5 kg dan oshmaydi

Jeneratörün asosiy texnik ma'lumotlari

Quvvat 50-60 Gts chastotada 220±20 V kuchlanishli o'zgaruvchan tok tarmog'idan amalga oshiriladi

10 Ohm yukdagi chiqish kuchlanishi, kamida 20 V

0,15 dan 15 A gacha bo'lgan yukdagi maksimal oqim

Jeneratör chastotasi ruxsat etilgan chastota: 1000±2 Hz

sozlanishi chastota: 950 dan 1100 Gts gacha

Chiqish kuchlanishi ko'p qutbli to'rtburchaklar impulslar bo'lgan generator signal chastotasini 1±0,1 soniya davri bilan past chastotali impulslar bilan modulyatsiya qilishni ta'minlaydi

Modulyatsiya qiluvchi impulslarni signal chastotasi kuchlanishi bilan to'ldirish 5% dan 95% gacha bo'lgan oraliqda muammosiz tartibga solinadi%

Jeneratör ohmik yukda noldan (qisqa tutashuv) cheksizgacha (bo'sh) qarshilik bilan ishlashi mumkin

Jeneratör korpusining umumiy o'lchamlari, 260x236x69 mm dan oshmaydi

Jeneratör og'irligi, 1 kg dan oshmasligi kerak
