IKZ-V41 - qisqa tutashuv ko'rsatkichi

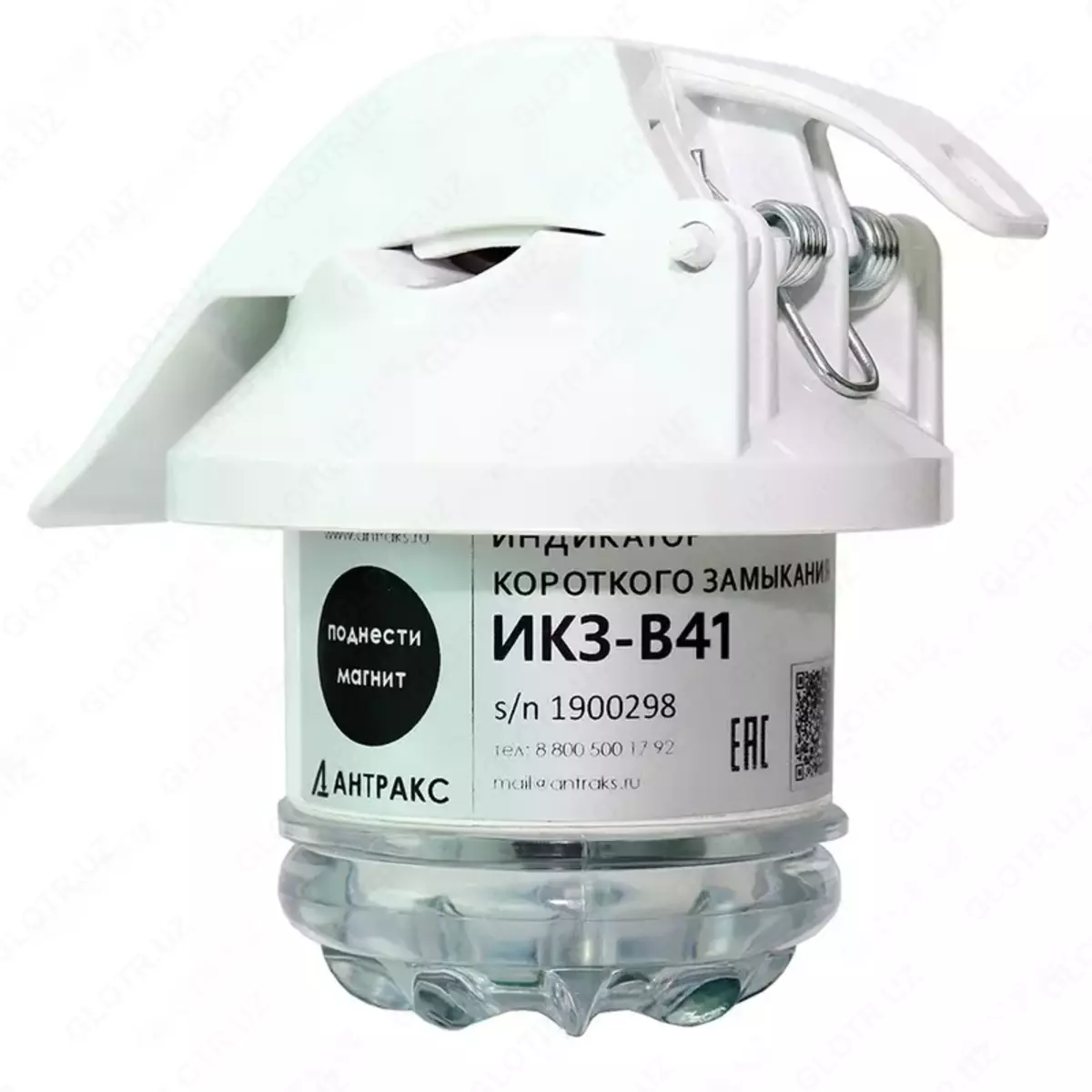

IKZ-B41 qisqa tutashuv indikatorining tavsifi:

Yuqori kuchlanishli liniyalar uchun avariya ko'rsatkichlari liniyasi Energetiklarning barcha asosiy muammolarini hal qilish uchun shakllantirilgan. ICZ-B41 modeli faqat vizual ko'rsatkichga ega, aniq ko'rinadigan hududda, masalan, podstansiyalarga havo liniyalarining kirish qismida joylashtirish uchun qulay.

IKZ-B41 indikatorlari Bluetooth Low Energy standartidagi yaqin aloqa radiokanali bilan jihozlangan bo'lib, u PPI-3 dasturiy ta'minoti o'rnatilgan har qanday smartfondan belgilangan nuqtalarni osongina sozlash va sozlash imkonini beradi.

IKZ-B41 qisqa tutashuv indikatorining texnik xususiyatlari:

Parametr Qiymati

110 kv havo liniyalarining kuchlanish klassi

Tarmoq chastotasi 50 Gts

Vizual ko'rsatkich-qurilmaning har ikki tomonida miltillovchi yorqin ledlar (3 ta oq Ultra yorqin LED);

- Aniqlash masofasi 100 m gacha (kunduzi), 500 m gacha (kechasi)

 25 A oqim uchun mutlaq harakat chegarasi

 Mfz selektivligi  -

 Voltajni boshqarish +

 Mahalliy aloqa (masofadan boshqarish pulti) Bluetooth ble yaqin aloqa radiokanali (2,4 gigagertsli)

 Uzoq masofali mahalliy, ixtiyoriy GSM

 Harakatni boshqarish turlari-ingl;

- Yaqin aloqa radiokanali;

- GSM / GPRS-modem (ixtiyoriy)

% 50÷500 da oqim bilan ishlashning differentsial chegarasi%

 25 ka/ 500 MS haddan tashqari oqim qarshiligi

 Favqulodda jarayonni tahlil qilish vaqti 1 ÷ 200 s

 0-200 MS boshlang'ich oqimlarini blanklash

 Qayta tiklash taymerini Sozlash o'zboshimchalik bilan 1 soatdan 8 kungacha

 Favqulodda jarayonning minimal davomiyligi 0,02 s

 Ko'rsatkichni tiklash-quvvatni tiklash;

- Taymer bo'yicha;

- Magnit bilan;

- Portativ masofadan boshqarish pultidan

 Sozlamalarni o'zgartirish-COMORSAN Web-Client dasturidan foydalanish (ko'rsatkichlarni BSPI-3L-Mr-ga ulashda)

- Portativ masofadan boshqarish pulti yordamida yaqin aloqa radiokanali orqali

 Ko'rsatkichlarni BSPI-3L-Mr-ga ulashda SCADA tizimlari bilan integratsiya GOST R MEK 60870-5-104 protokoli bo'yicha KOMORSAN serveri va SCADA tizimi o'rtasida ma'lumot almashish

 Quvvat manbai lityum batareya (19 Ah)

 Batareyaning ishlash muddati (kutish rejimida) 7 yil

 Umumiy ko'rsatkich vaqti > 1000 soat

 Indikatorning ishlamay qolishi uchun kamida 60 000 soat vaqt ketadi
