Интерферометры лазерные Lasertex HPI 3D

Назначение

Интерферометры лазерные Lasertex HPI-3D (далее - Интерферометры) предназначены для измерений длины лазерным интерференционным методом в промышленности и измерительных лабораториях.

Описание

Принцип работы основан на подсчёте количества возвращающихся интерференционных полос в фотоприемник лазерного интерферометра с гомодинным методом определения направления и передвижения измеряемого объекта.

Интерферометр состоит из лазерного излучателя, модуля компенсации условий окружающей среды, элементов оптического канала и оптического приемника. Основой устройства Интерферометра является частотно-стабилизированный, двухмодовый гелий-неоновый лазер.

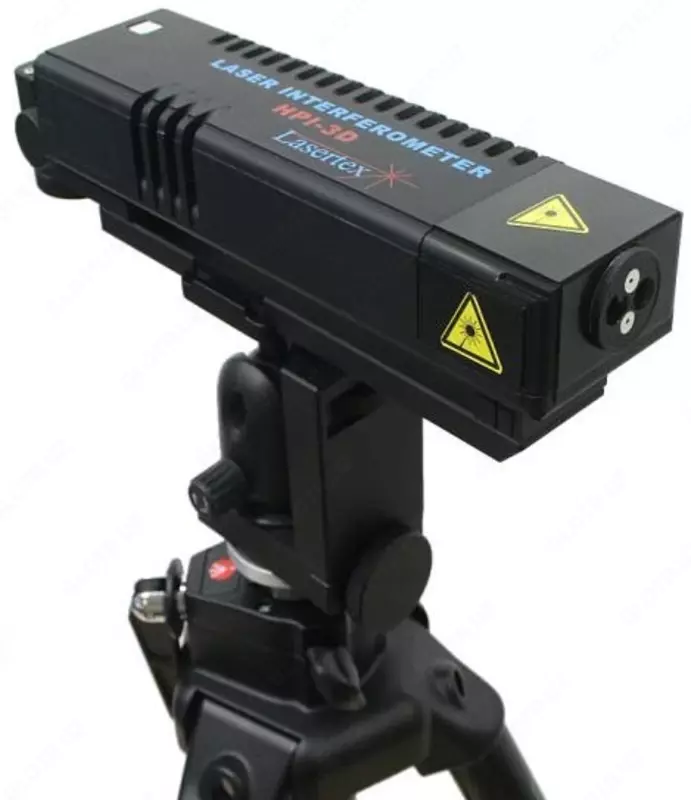

Лазерный излучатель и оптический приемник расположены внутри корпуса лазерной головки, который имеет теплоотводящий радиатор. Регулировка направления лазерного луча осуществляется винтовыми системами горизонтального и вертикального наведения.

Модуль компенсации, встроенный в модуль лазерной головки, способствует повышению точности измерений — в зависимости от параметров условий окружающей среды (температуры, давления и влажности воздуха), измеренных беспроводными датчиками (сенсорами), автоматически пересчитывается действительная длина волны лазера.

Элементы оптического канала включают в себя линейный ретрорефлектор, линейный интерферометр и оптический приемник, необходимые для работы лазера в качестве интерферометра.

Считывание данных с Интерферометра выполняется через интерфейс USB, Bluetooth или через выходной разъем LX40-20P (цифровой сигнал A-Quad-B).

Имеется возможность работы Интерферометра со штатива, который имеет дополнительные регулировки положения. Управление Интерферометром осуществляется с помощью программного обеспечения (ПО) или с помощью пульта дистанционного управления (строба).

Интерферометры относятся к лазерной аппаратуре класса 2 по ГОСТ IEC 60825-1-2013.

Пломбирование Интерферометров не предусмотрено.
