IOL‑10‑10(8)‑II zamin izolyatori — 10 kV, epoksi, kesish quvvati ≥ 10 kN

IOL‑10‑10(8)‑II — bu 10 kV nominal kuchlanishga moslangan epoksi (polimer) zamin izolyatori bo‘lib, asosan yuqori kuchlanishli tarmoqlarda, RUU (tarqatish qutilari) va transformatorlarda tok oluvchi elementlarni mustahkam qulflash va izolyatsiya qilish uchun ishlab chiqilgan. U GOST R 1516.3‑96 va IEC 273 standartlariga javob beradi, shuningdek, “UHL2” iqlim sinfida ishlash uchun mo‘ljallangan.

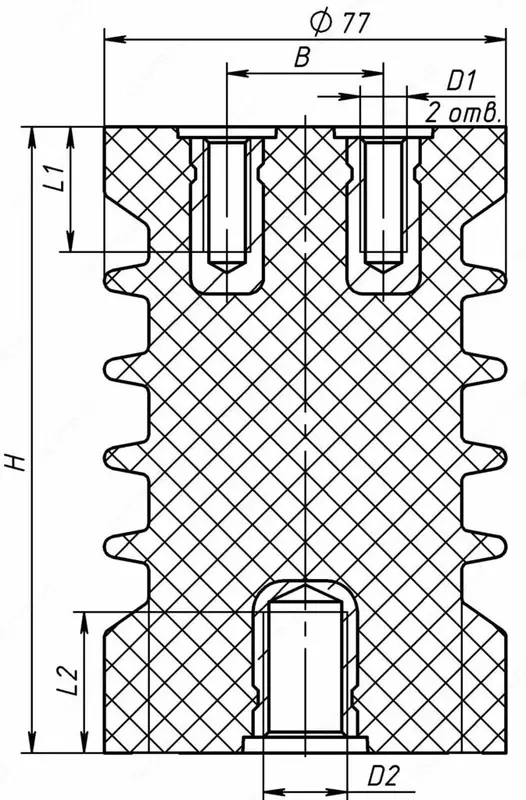

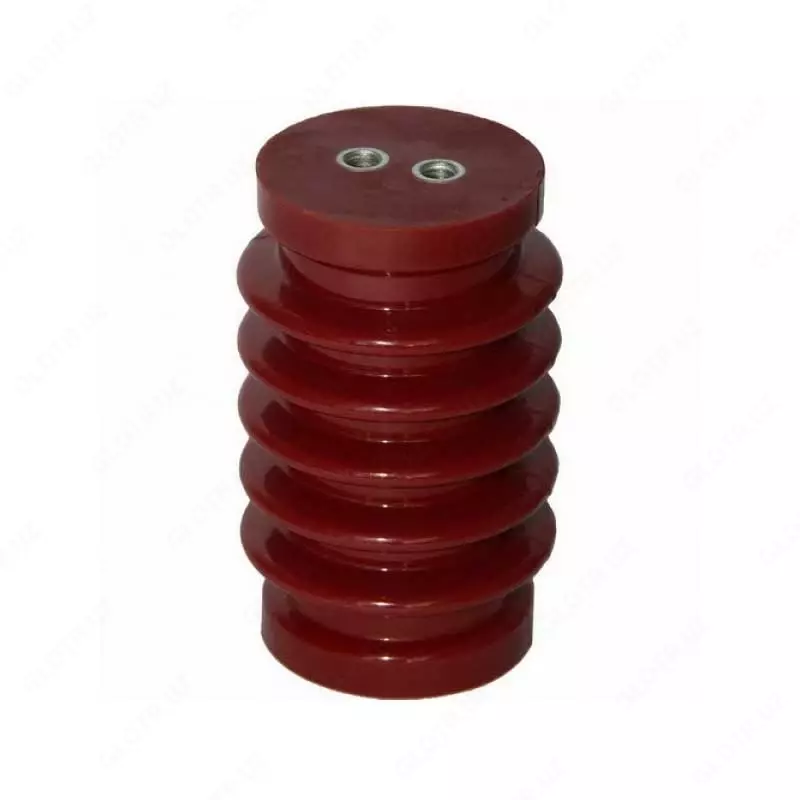

Uning minimal egiluvchanlik kuchi 10 kN, sızıntı yo‘li uzunligi 187 mm dan kam emas. U 12 kV maksimal ishlash voltaji va 42 kV sinov kuchlanishiga chidamli. Format jihatidan, ikkita M10 yoki M16 teshik ekran boʻlib, prokladkalarga yoki momentlarga var ekanlar ishonchli biriktiriladi .

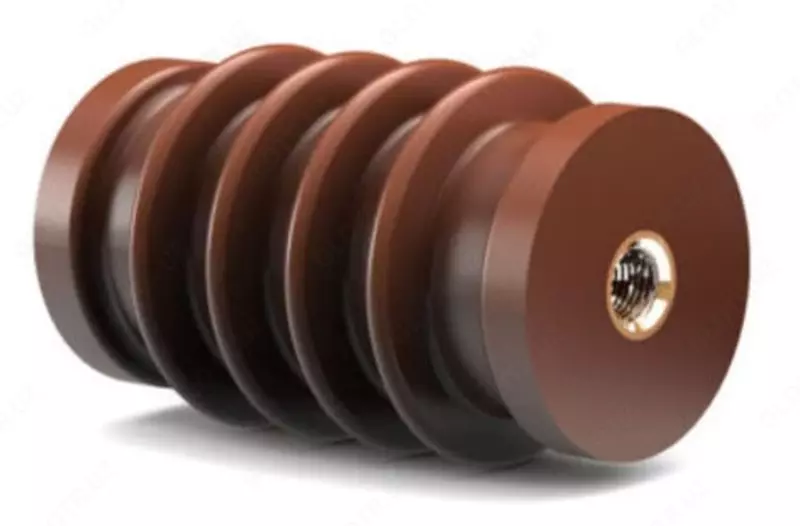

Izolyator yuzasi epoksi kompozitsiyadan vakuumda quyilgan bo‘lib, bu yaxlit va yuqori sifatli izolyatsiya hosil qiladi. Ish harorati oralig‘i –45…+50 °C, maksimal balandlik esa 1000 m dan oshmasligi tavsiya etiladi. Atrof muhit pok, portlatilmaydigan, kimyoviy moddalarning zararli konsentratsiyasiz bo‘lishi kerak .

Ba’zi modifikatsiyalarda “D” literny versiya mavjud bo‘lib, unda 20 pF kapasitansli signal chiplari bilan ishlash uchun mo‘ljallangan, bu ION yoki INS seriyali kuchlanishni aniqlash qurilmalari bilan birga ishlashga moslashgan.

Bu epoksi izolyatorning afzalliklari: keramika variantlariga nisbatan kam o‘lchamli, yengil (~0,8 kg), mexanik zarbalarga chidamli, korroziyaga qarshi muhri yuqori. U 30 yillik ish muddatiga mo‘ljallangan va kafolat bilan ta’minlanadi.
