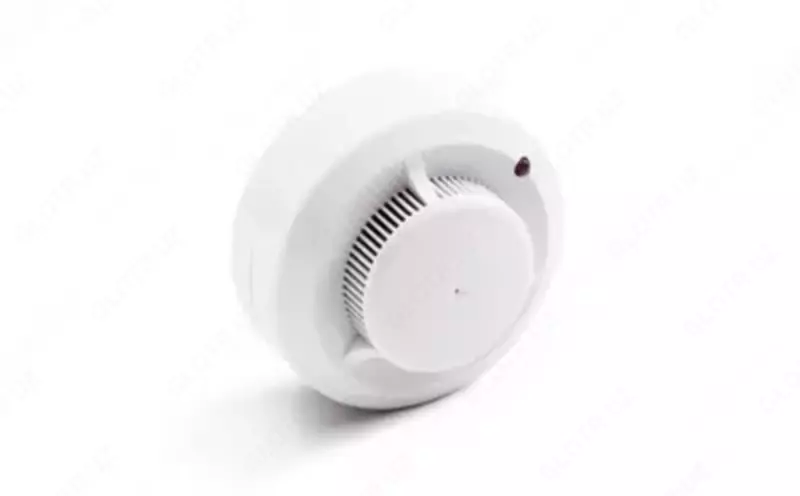

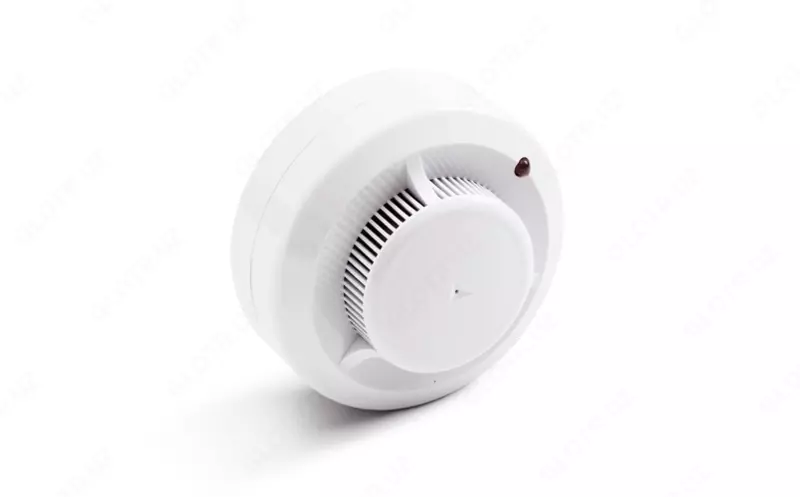

212-141 IK optik-elektron tutun yong’in xabarnomasi turli bino va inshootlarning yopiq xonalarida kam konsentratsiyali tutun paydo bo’lishi bilan birga yonib ketishni aniqlash uchun mo’ljallangan. Xabar beruvchini quvvat bilan ta’minlash va «Yong’in» signalini uzatish ikki o’tkazgichli signalizatsiya shleyfi orqali amalga oshiriladi va xabar beruvchi ishga tushirilganda optik indikator yoqilishi bilan birga amalga oshiriladi.

Xabar beruvchi signalizatsiya shleyfida 9 dan 30 V gacha bo’lgan diapazonda quvvat kuchlanishini ta’minlaydigan va to’g «ridan to’g» ri qutblikdagi xabar beruvchining ichki qarshiligini 1000 OM dan ortiq bo’lmagan miqdorgacha sakrash ko’rinishidagi «Yong’in» signalini qabul qiladigan qabul qilish-nazorat asboblari bilan kechayu kunduz va uzluksiz ishlash uchun mo’ljallangan S PK, Signal-20, Signal-20P va boshqalar. Xabar beruvchi harorat, namlik o’zgarishiga, olov, tabiiy yoki sun’iy yorug’lik mavjudligiga javob bermaydi

Xabarnoma beruvchi quyidagi funksiyalarni bajaradi:

tutun konsentratsiyasini o’lchash;
o’lchashlar natijalarini maxsus algoritmlar bo’yicha raqamli qayta ishlash va "Yong’in" rejimiga o’tish to’g "risida qaror qabul qilish;
«Yong’in» rejimida ichki qarshilikni 1000 Om miqdorigacha kamaytirish;
maxsus qurilma yordamida ish qobiliyatini sinovdan o’tkazish;
«Norma» va «Yong’in» rejimlarining LED indikatsiyasi;
gorizontal aylanma tutun oqimi;
asosiy yuk ko’taruvchi konstruksiyalarga (asosiy shift) o’rnatish.

«Yong’in» holati tutun xabar beruvchiga ta’sir qilish tugagandan keyin saqlanib qoladi. Qabul qilish-nazorat qilish priboridan xabar beruvchining elektr ta’minotini 2 sekunddan kam bo’lmagan muddatga uzib qo’yish orqali tashlanadi.

Sensorning bazaviy asosga ulanishi ajraladigan hisoblanadi. Doiraviy aloqalar xabarnomani asosiy asosga nisbatan yo’naltirmasdan o’rnatish imkonini beradi. U birxillashtirilgan bo’lib, tizimni qayta montaj qilmasdan har qanday manzilsiz xabarnoma o’rnatish imkonini beradi. ShS minus simini xabarnoma orqali qisqa tutashtirilgan 3 va 4-kontaktlarga ulash xabarnomani bazaviy asosdan olib qo’yishda ShSning nosozligi signalini olish imkonini beradi. Simlarni tugma-qisqich yordamida mahkamlashning vintsiz usuli ishonchli aloqa va montaj osonligini taʼminlaydi.

Xabar beruvchini ishga tushgan xabar beruvchilar sonini aniqlash funksiyasiga ega bo’lgan qabul qilish-nazorat asbobi ShSga ulashda Rd qo’shimcha rezistoridan foydalanish kerak. Qo’shimcha rezistorning nominal qiymati xabarnoma qaysi qabul qilish-nazorat priboriga ulanganiga va «Yong’in» va «E’tibor» rejimlarida pribor shleyfining qarshiligidan kelib chiqqan holda hisoblab chiqilishiga bog’liq. Qo’shimcha rezistor o’rniga xabar beruvchining bazaviy asosiga o’rnatiladigan va tarkibida rezistor (nominal buyurtma berishda aniqlanadi) va kontakt qolipi bo’lgan US-01 kelishish qurilmasidan foydalanish mumkin. Agar ikki marta ishlash funksiyasi talab qilinmasa, Rd qo’shimcha rezistor o’rnatilmaydi. Bunda qabul qilish-nazorat asbobi xabar beruvchining ishdan chiqishiga yo’l qo’ymaslik uchun «Yong’in» rejimida tokni 20 mA gacha cheklash funksiyasiga ega bo’lishi kerak.

Xabar beruvchi to’rt o’tkazish sxemasiga ega bo’lgan asboblar bilan ishlashi mumkin. Buning uchun US-02 moslamasidan foydalaniladi. U xabarnoma beruvchining bazaviy asosiga o’rnatiladi.

Xabar beruvchi optik signalizatsiya (VUOS) chiqarish qurilmasini ulash imkoniyatini ta’minlaydi

Texnik tavsiflari:

Quvvat kuchlanishi, V - 9 dan 30 gacha

Navbatchilik rejimidagi iste’mol oqimi, mkA, ko’pi bilan - 45

Sezuvchanlik, dB/m - 0,05 dan 0,2 gacha

Ishga tushirish inertsiyasi, sek, ko’pi bilan - 9

Oʻrnatish turi - Asosiy shiftga

Ichki qarshilik «yong’in» rejimida, ko’pi bilan, Om - 1000

Optik holat indikatori - qizil

Test usuli - Texnologik teshik orqali igna

Elektromagnit to’siqlarga nisbatan qattiqlik darajasi - 3

Qobiqni himoya qilish darajasi - IP30

Bazaviy asosga ega bo’lgan xabarnoma massasi, g, ko’pi bilan - 210

Bazaviy asosli xabarnoma diametri, mm, ko’pi bilan - 94

Bazaviy asosga ega bo’lgan xabarnoma balandligi, mm, ko’pi bilan - 46

Foydalanishning kafolatli muddati, oy, ko’pi bilan - 24

O’rtacha xizmat muddati, yil - 10

Ish harorati diapazoni, ° S - -30 dan + 55 gacha
