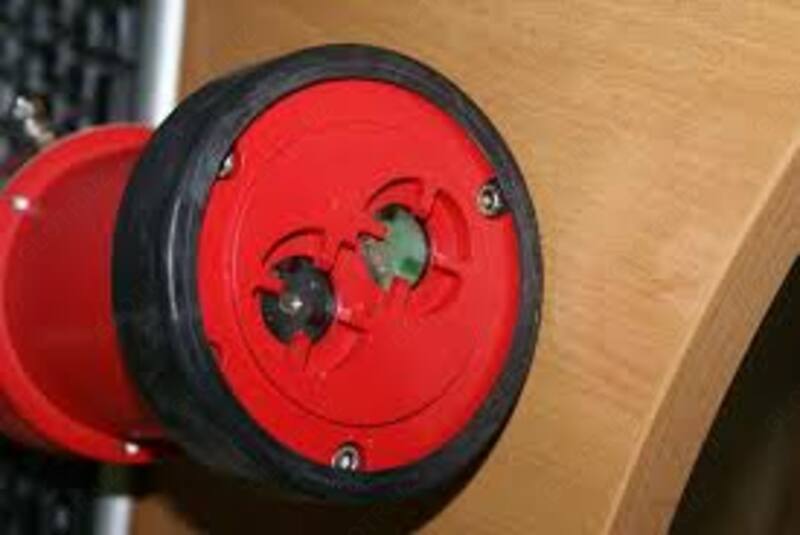

IPES-IR / UV alangasi detektori

едназначение и область применения

Извещатель пожарный ИПЭС-ИК/УФ является датчиком, реагирующим на пламя. Он улавливает электромагнитное излучение от пламени комплексно, в двух спектральных диапазонах — ультрафиолетовом и инфракрасном. Прибор предназначается для использования в пожароопасных и взрывоопасных зонах.

Извещатель на нефтеперерабатывающем заводе

Извещатели ИПЭС устанавливаются на таких объектах:

• нефтяные и газовые вышки;
• нефтяные и газовые трубопроводы;
• насосные станции перекачки газа и топлива;
• портовые хранилища нефтепродуктов;
• морские танкеры, оборудованные для перевозки сжиженного газа и нефтепродуктов;
• заправочные станции для самолетов, автомашин, тепловозов и кораблей;
• нефтехранилища;
• нефтеперерабатывающие предприятия;
• морские нефте- и газодобывающие платформы;
• химические заводы;
• фабрики по изготовлению пиротехнических изделий и боеприпасов;
• склады и хранилища с взрывоопасными материалами.

Извещатель ИПЭС может устанавливаться, как в помещениях, так и на открытом воздухе. Возможность его использования на открытых площадках особенно незаменима, так как другие датчики (дымовые и тепловые) в условиях постоянного движения воздуха оказываются бесполезными. Количество устанавливаемых на объектах датчиков может колебаться от одного до нескольких десятков.

Извещатели пламени можно использовать для выполнения таких задач:

1. Контроля одного объекта. Это может быть вентиль, заправочная колонка или резервуар с топливом. В этом варианте требуется особо быстрая реакция прибора на появление пламени.
2. Охраны периметра безопасности. Пожар на окружающей топливное предприятие территории, может представлять значительную угрозу. Его своевременное выявление и локализация является одним из пунктов обеспечения безопасности.
3. Обеспечение контроля за определенной площадью. Пожар, возникший на рабочей площадке, может легко перекинуться на взрывоопасные объекты. Тревожное сообщение с извещателя позволит пожарной команде или автоматической системе пожаротушения своевременно устранить угрозу.

На сегодняшний день комбинированные извещатели ИПЭС являются наиболее востребованными приборами в топливной и химической промышленностях.

Устройство и принцип действия

Извещатель пламени представляет собой активный прибор, питание которого осуществляется по отдельному, негорючему, взрывозащищенному кабелю. Может использоваться самостоятельно или в системе пожарной сигнализации.

Состоит прибор из следующих частей:

• взрывозащищенного корпуса, оборудованного козырьком;
• электронной платы;
• модуля индикации инфракрасного излучения;
• модуля индикации ультрафиолетового излучения;
• индикатора пламени;
• внутреннего тестового источника излучения;
• устройства обогрева оптической системы;
• поворотного кронштейна.

Для более совершенного контроля объектов на расстоянии, приборы могут комплектоваться видеокамерами.

На заметку: Принцип действия извещателя основан на программировании его индикаторов на узкий диапазон излучения, которое появляется при горении определенных синтетических и органических материалов.

Светочувствительные слои меняют свои электрические показатели при попадании на них соответствующего излучения. Изменение показателей фиксируется электронной платой и преобразуется в соответствующий сигнал тревоги.

Устройство датчика

Так, извещатель пламени ИПЭС безошибочно определяет возгорание таких материалов:

• нефть;
• мазут;
• авиационный керосин;
• дизельное топливо;
• бензин;
• природный газ;
• древесина;
• пластик;
• резина;
• ткань любого происхождения.

При таком широком диапазоне индикации, прибор не реагирует на такие существенные факторы, как:

• солнечное излучение;
• лампы накаливания;
• люминесцентные светильники;
• повышенную температуру воздуха;
• пыль и копоть, попавшую на контролируемый объект извне.

Холод, благодаря встроенному обогревателю, не является преградой для работы индикаторов.

При работе, устройство выдает такие виды сигналов:
