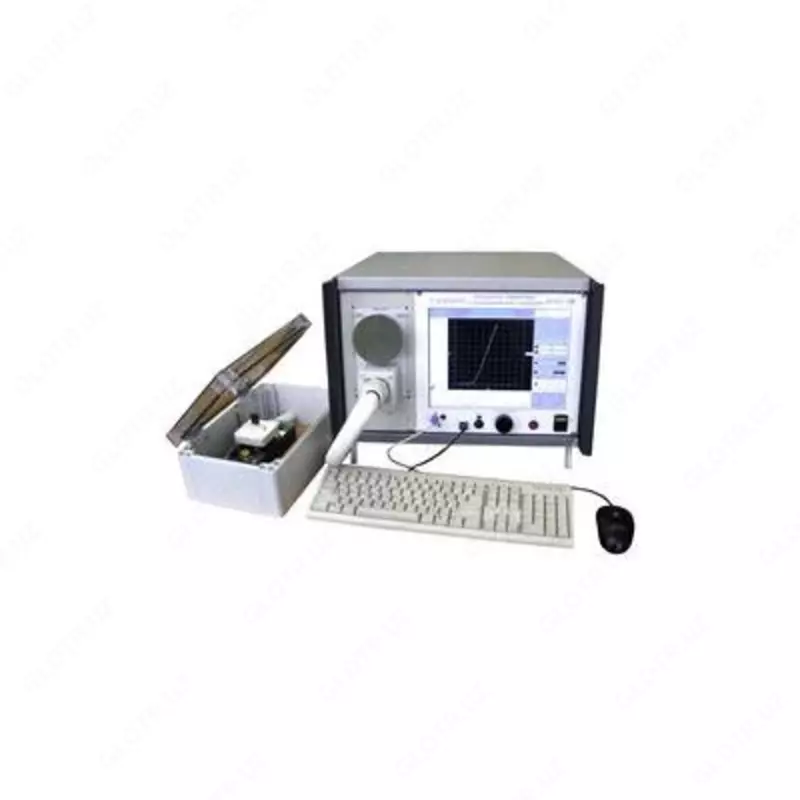

ИППП-3/1 — измеритель параметров полупроводниковых приборов

Kod: P-0895202 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Описание измерителя параметров полупроводниковых приборов ИППП-3/1:
Измеритель параметров полупроводниковых приборов ИППП-3/1 предназнчен для измерения и анализа вольтамперных характеристик (ВАХ) в диапазонах токов до 20 А и напряжений до 2000 В. Динамическое отображение графика ВАХ при регулировке напряжения повторяющейся развертки вручную. Однократное измерение ВАХ по внутреннему или внешнему сигналу запуска развертки.
Измеритель содержит каналы С (коллектор, сток), В (база, затвор), Е (эмиттер, исток), S (подложка). Виды сигналов развертки в канале С:

полуволна синусоидального разрешения (10 мс);

три периода синусоидального напряжения (60 мс);

импульсы возрастающей амплитуды (0,2 мс ÷ 2 мс);

постоянное напряжение.

Базовая погрешность измерений в каналах С, В, S – 1,5%.
Проведение измерений не требует знаний в области программирования

Особенности измерителя параметров полупроводниковых приборов ИППП-3/1:

Измерение параметров полупроводниковых приборов (в том числе на пластине), анализ брака;
Ограничение тока и напряжения на электродах объекта тестирования по заранее установленным порогам в каналах С, В, S;
Отображение измеренных и расчетных характеристик в виде графиков и таблиц;
Сохранение таблиц в электронном виде;
Формирование отчета по результатам измерения, расчета и допускаемого контроля параметров с указанием признака годности;
Наличие библиотеки стандартных тестов для измерения параметров стандартных полупроводниковых приборов;
Возможность создания библиотеки пользовательских тестов, путем задания параметров условий измерения;
Возможность создания собственных моделей измерения по принципу: изделие, тестируемый элемент, тест;
Создание собственного архива эталонных графиков с возможностью наложения эталонной ВАХ на измеренную характеристику;
Измерения по маркерам, построение касательной;
Инверсия полярности осей X и Y Компенсация «петли», режим «экранной лупы».

Технические характеристики измерителя параметров полупроводниковых приборов ИППП-3/1:

Напряжение коллектора	Максимальный (пиковый) ток		Длительность импульсов	Rвнутр.
	ИППП-3	ИППП-3/1
КАНАЛ С (коллектор, сток)
Источник напряжения (Uc)
0 - +5 В	--	20 A	0,2 мс	»0,07 Ом
0 - -5 В	--	20 A	0,2 мс	»0,07 Ом
0 - ±20 В	10 A	10 A	0,2 мс	»0,4 Ом
0 - ±100 В	1,5 A	2 A	0,5 мс	»2,0 Ом
0 - ±500 В	0,25 A	0,4 А	1 мс	60 Ом
0 - -±2000 В	0,06 A	0,06 A	2 мс	4800 Ом
Параметр			Значение
Источник напряжения (Uc)
Диапазоны			от ±10 нA до ±20 A (±50 A ИППП-3/1), согласно ряду 1, 2, 5, 10
Минимальный дискрет			0,005 нА
Погрешность измерения			±[(1.0,1.5)% от Iи + 0.5% от Iп], при Ic ≤ 2А; ±[9% от Iи + 1% от Iп], при Ic > 2А
Измеритель напряжения (Uc)
Диапазоны			от ±0,5 В до ±2000 В, согласно ряду 1, 2, 5, 10
Минимальный дискрет			0.2 мВ
Погрешность измерения			± (1% от Uи + 0.5% от Uп), где Uп (Iп) – верхний предел диапазона напряжения (тока); Uи (Iи) – напряжение (ток), измеренные на нагрузке; Uф (Iф) – формируемые напряжение (ток)
КАНАЛ B (база, затвор)
Вид выходного сигнала тока (напряжения)			ступенчатоизменяющийся сигнал со смещением; импульсные ступеньки с импульсным смещением; постоянный уровень
Генератор ступеней тока (напряжения)
Количество ступеней			от 0 до 10
Ступени тока (Iступ)			от 2 нА/ступ до 0.5 А/ступ
Ступени напряжения (Uступ)			от 50 мВ/ступ до 2 В/ступ, согласно ряду 1, 2, 5, 10
Уменьшение ступени			десятикратное (х0.1)
Диапазон тока (напряжения) смещения			- ±10·Iступ (±10·Uступ)
Максимальный постоянный выходной ток Iвых			±2.5 А, при Uвых ≤ 4В
Максимальное выходное напряжение			±40 В, при Iвых £ 0.1 А
Выходное сопротивление			не менее 1010 Ом, при Iступ = 2 нА/ступ
Измеритель тока (Ib)
Диапазоны			от ± 40 нА до ± 10 А, согласно ряду 1, 2, 4, 10
Минимальный дискрет			0.02 нА
Погрешность формирования (измерения) тока			±[(1.0,1.5)% от Iф (Iи) + 0.5% от Iп], при Ib £ 2.5 А
Измеритель напряжения (Ub)
Диапазоны			от ± 1 В до ± 40 В, согласно ряду 1, 2, 4, 10
Минимальный дискрет			0.5 мВ
Погрешность формирования (измерения) напряжения			± (1% от Uф (Uи) + 0.5% от Uп)
КАНАЛ E (эмиттер, исток)
Нулевой потенциал (общий)
КАНАЛ S (подложка)
Максимальный выходной ток (Iвых)			±10 мА, при Uвых £ 40В
Общие характеристики
Дисплей			ЖК-экран 12,1" с разрешением 1024 х 768, клавиатура, «мышь»
Интерфейс			USB, Ethernet
Напряжение питания			230 В / 50 Гц
Мощность			450 В·А
Диапазон рабочих температур			от +5° до +40°С
Габариты (Ш х В х Г)			470 х 330 х 570 мм
Масса			37 кг
